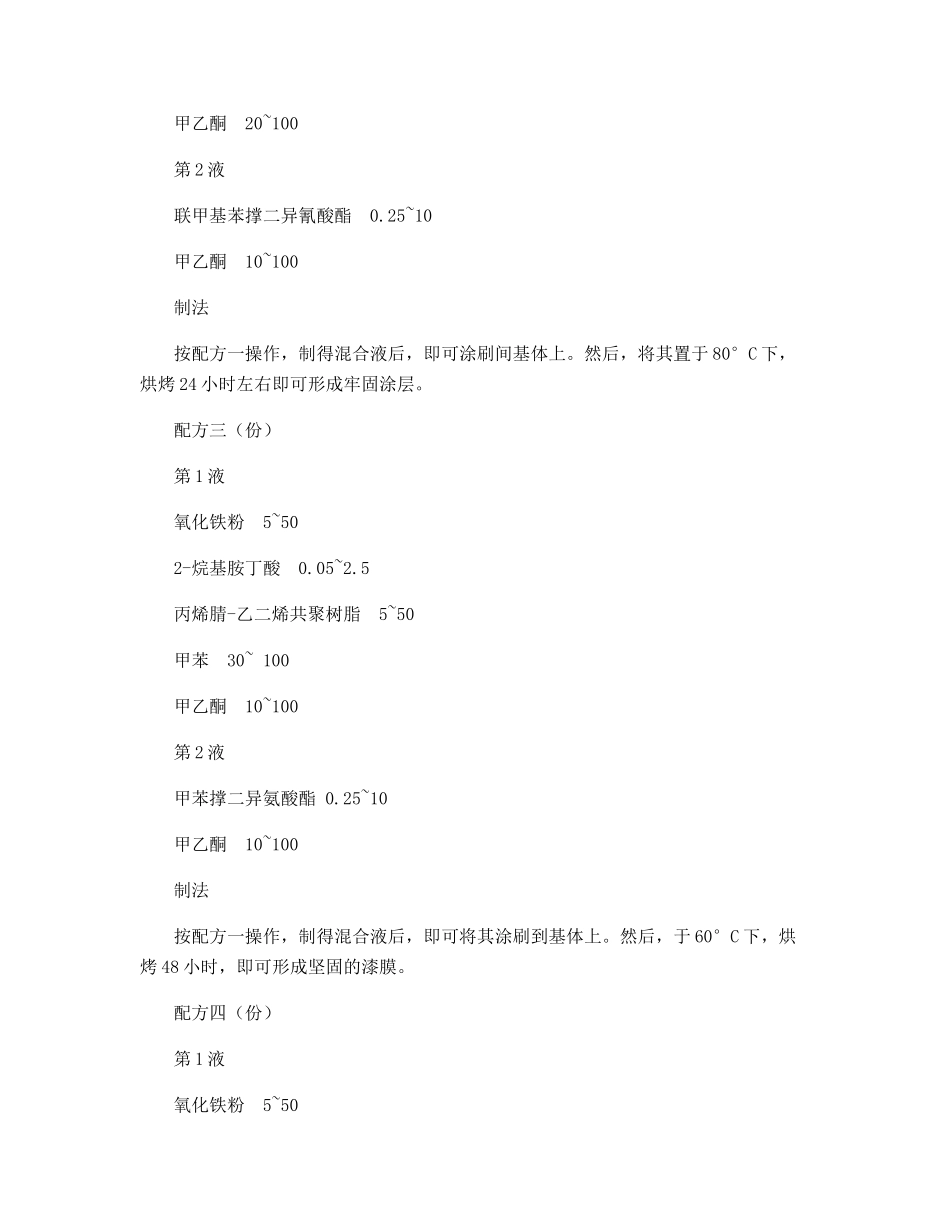

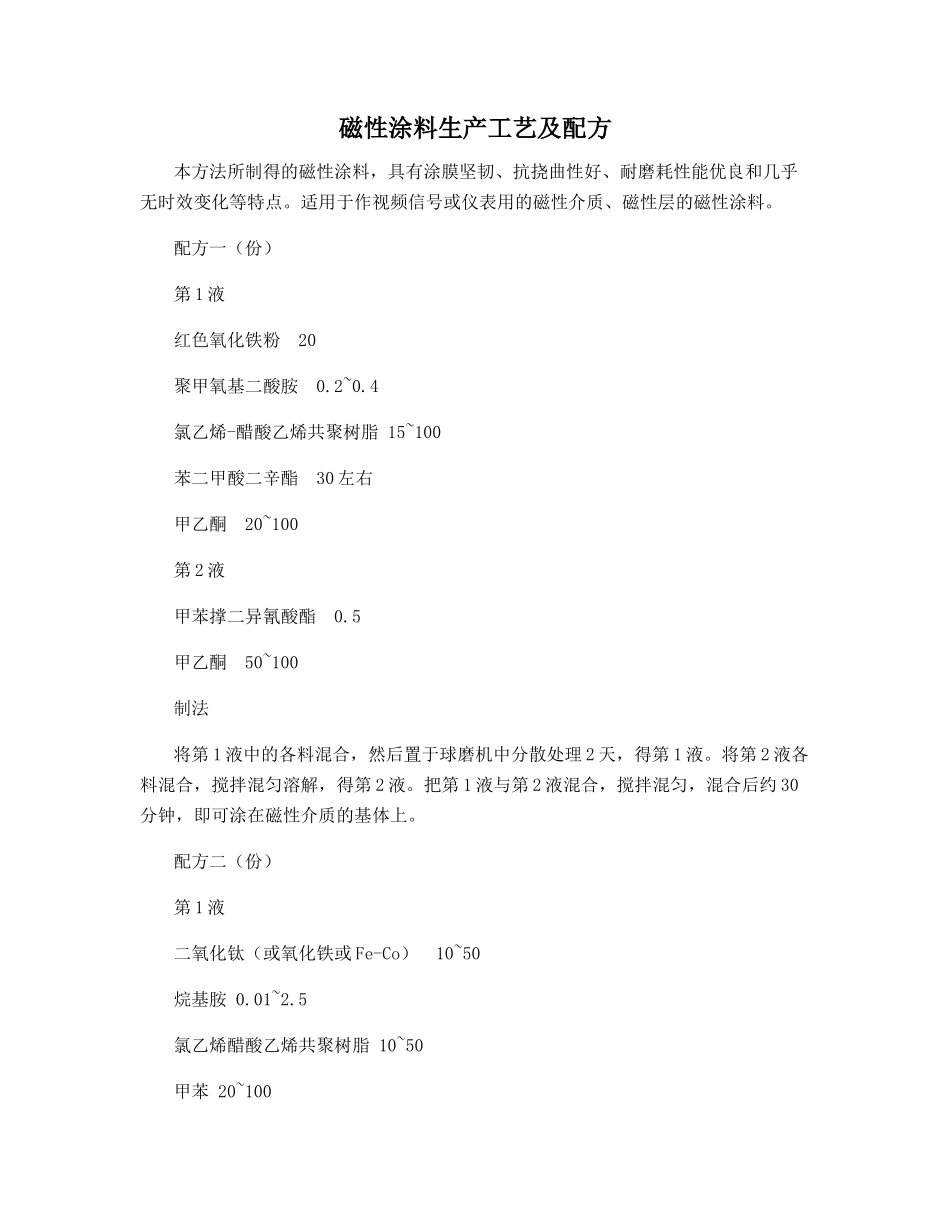

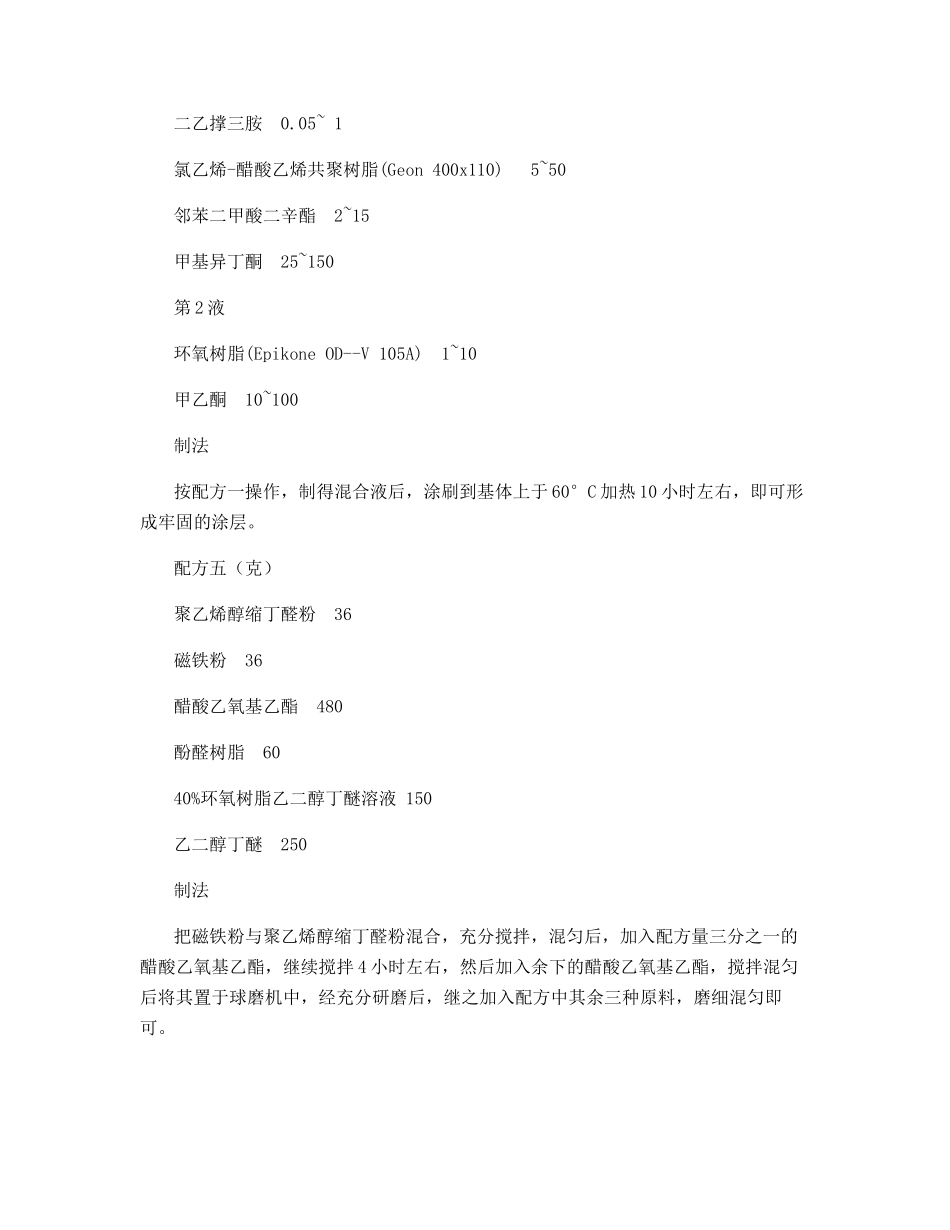

磁性涂料生产工艺及配方本方法所制得的磁性涂料，具有涂膜坚韧、抗挠曲性好、耐磨耗性能优良和几乎无时效变化等特点。适用于作视频信号或仪表用的磁性介质、磁性层的磁性涂料。配方一（份）第 1 液红色氧化铁粉 20聚甲氧基二酸胺 0.2~0.4氯乙烯-醋酸乙烯共聚树脂 15~100苯二甲酸二辛酯 30 左右甲乙酮 20~100第 2 液甲苯撑二异氰酸酯 0.5甲乙酮 50~100制法将第 1 液中的各料混合，然后置于球磨机中分散处理 2 天，得第 1 液。将第 2 液各料混合，搅拌混匀溶解，得第 2 液。把第 1 液与第 2 液混合，搅拌混匀，混合后约 30分钟，即可涂在磁性介质的基体上。配方二（份）第 1 液二氧化钛（或氧化铁或 Fe-Co） 10~50烷基胺 0.01~2.5氯乙烯醋酸乙烯共聚树脂 10~50甲苯 20~100甲乙酮 20~100第 2 液联甲基苯撑二异氰酸酯 0.25~10甲乙酮 10~100制法按配方一操作，制得混合液后，即可涂刷间基体上。然后，将其置于 80°C 下，烘烤 24 小时左右即可形成牢固涂层。配方三（份）第 1 液氧化铁粉 5~502-烷基胺丁酸 0.05~2.5丙烯腈-乙二烯共聚树脂 5~50甲苯 30~ 100甲乙酮 10~100第 2 液甲苯撑二异氨酸酯 0.25~10甲乙酮 10~100制法按配方一操作，制得混合液后，即可将其涂刷到基体上。然后，于 60°C 下，烘烤 48 小时，即可形成坚固的漆膜。配方四（份）第 1 液氧化铁粉 5~50二乙撑三胺 0.05~ 1氯乙烯-醋酸乙烯共聚树脂(Geon 400x110) 5~50邻苯二甲酸二辛酯 2~15甲基异丁酮 25~150第 2 液环氧树脂(Epikone OD--V 105A) 1~10甲乙酮 10~100制法按配方一操作，制得混合液后，涂刷到基体上于 60°C 加热 10 小时左右，即可形成牢固的涂层。配方五（克）聚乙烯醇缩丁醛粉 36磁铁粉 36醋酸乙氧基乙酯 480酚醛树脂 6040%环氧树脂乙二醇丁醚溶液 150乙二醇丁醚 250制法把磁铁粉与聚乙烯醇缩丁醛粉混合，充分搅拌，混匀后，加入配方量三分之一的醋酸乙氧基乙酯，继续搅拌 4 小时左右，然后加入余下的醋酸乙氧基乙酯，搅拌混匀后将其置于球磨机中，经充分研磨后，继之加入配方中其余三种原料，磨细混匀即可。
