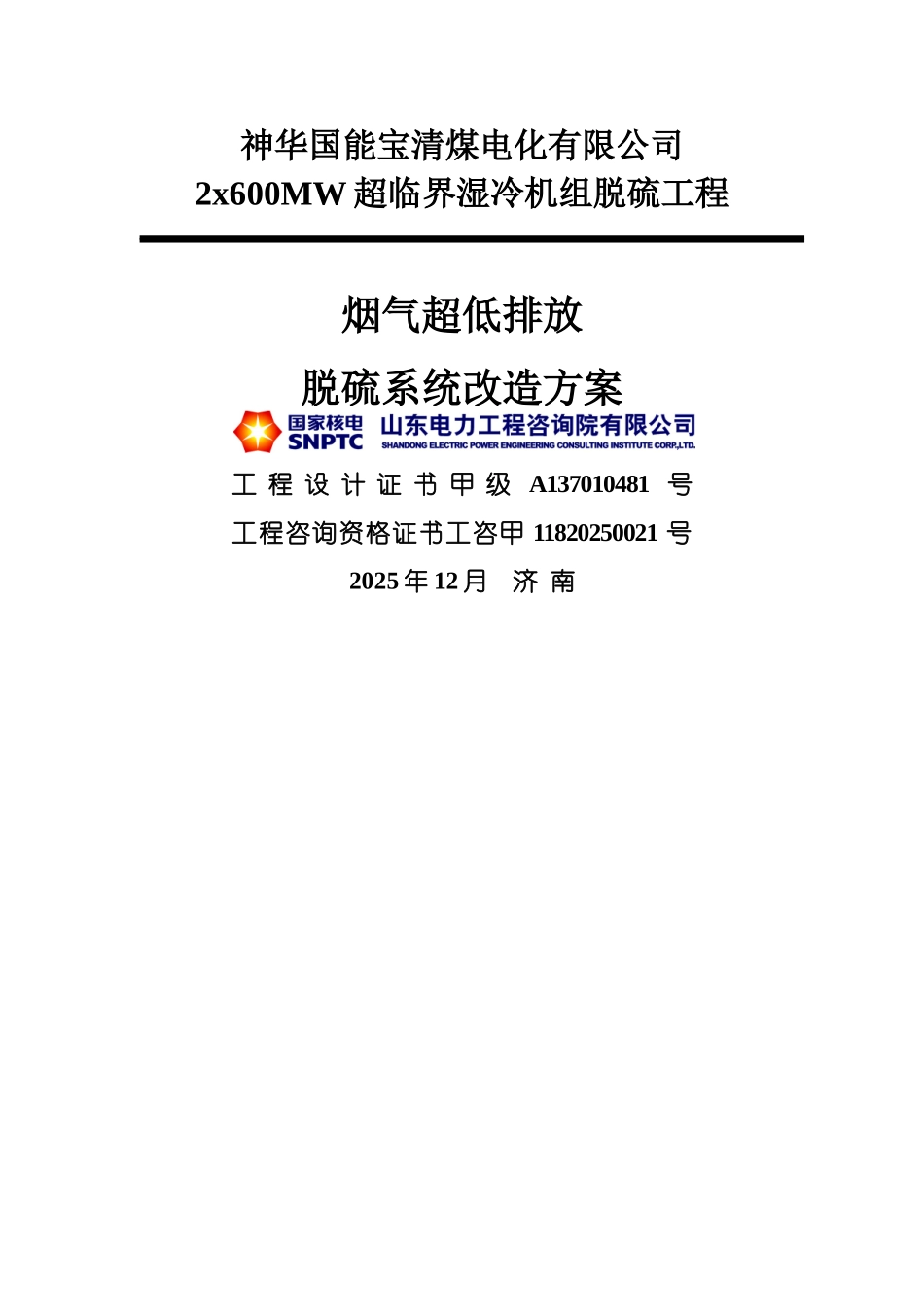

神华国能宝清烟气超低排放脱硫系统改造方案

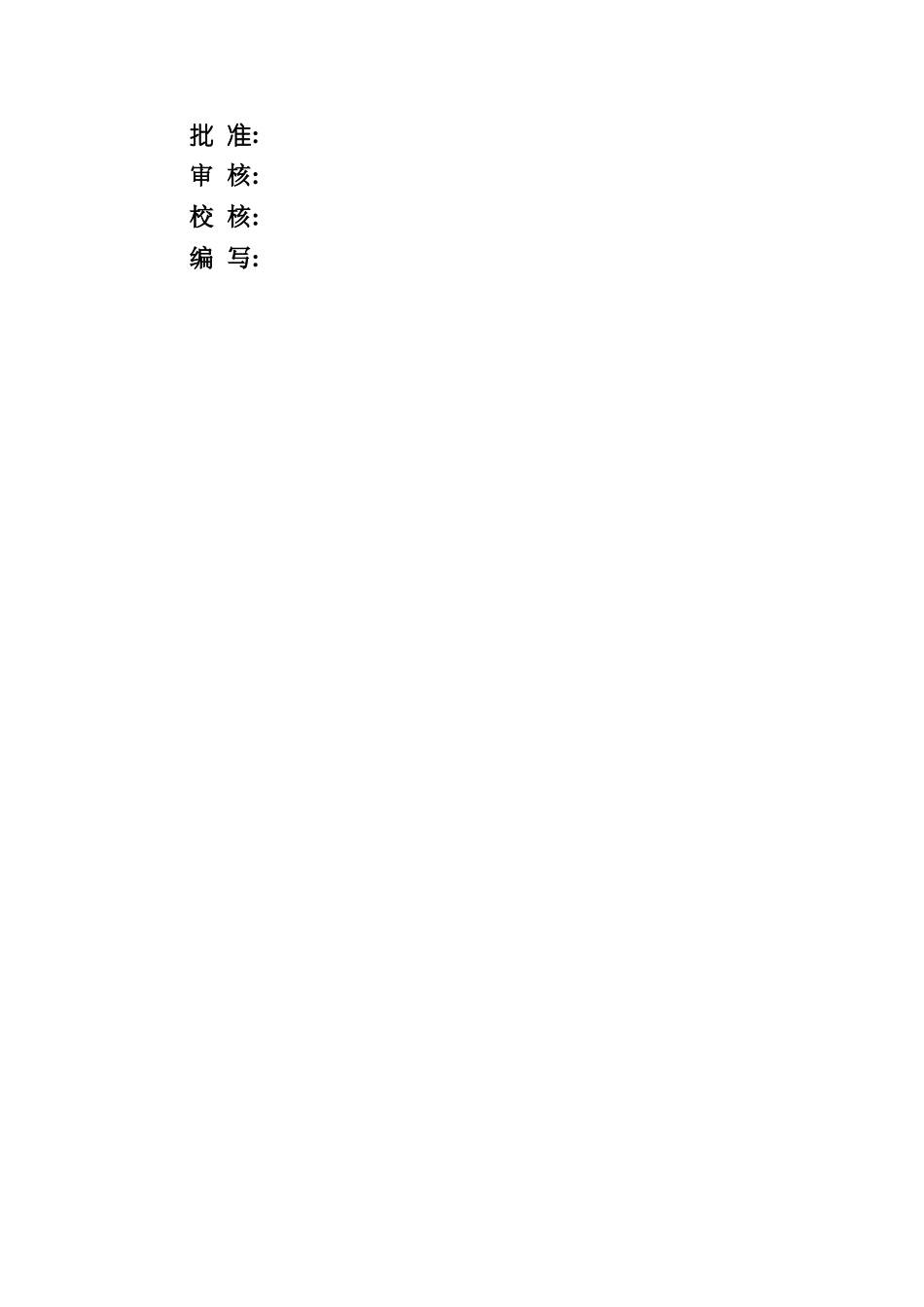

神华国能宝清煤电化有限公司2x600MW 超临界湿冷机组脱硫工程烟气超低排放脱硫系统改造方案工 程 设 计 证 书 甲 级 A137010481 号工程咨询资格证书工咨甲 11820250021 号2025 年 12 月 济 南批 准:审 核:校 核:编 写:1 概况1、1 背景概述为解决日益突出得大气污染问题,改善环境空气质量,保障公众环境权益,促进经济社会进展方式转变,神华集团承诺旗下所有燃煤发电机组大气污染物排放浓度均达到燃气轮机组排放限值(即在基准氧含量6%条件下,烟尘、二氧化硫、氮氧化物排放浓度分别不高于10、35、50mg/Nm3)。由于山东院仅负责本工程得脱硫系统设计,其余系统均由东北院进行设计,本文仅说明SO2排放限值变化对脱硫系统设计得影响,并简略提及脱硫系统中可降低烟尘排放得改造方案。1、2 排放指标值神华国能宝清煤电化有限公司 2x600MW 超临界湿冷机组脱硫工程已于 2025 年 5 月完成初步设计得收口工作,其中烟气排放标准执行《火电厂大气污染物排放标准》(GB13223-2025)。随着国内大气污染得日益严重,结合国内大气污染物排放标准得日趋苛刻,神华公司确定了烟气超低排放指标值均达到燃气轮机组排放限值得目标,具体见表 1、2-1。表 1、2-1 本工程执行环保标准及超低排放指标值项目单位烟尘SO2(GB13223-2025)限值(环评批复)mg/Nm330100超低排放指标值mg/Nm310351、3 超低排放得工程措施及投资增加汇总考虑到本工程部门设备已招标订货得现状,且初步设计中所采纳得设计煤种含硫量(St,ar=0、57%)比工程燃用设计/校核煤种实际含硫量(St,ar=0、12%/0、38%),本文拟按下述两种设计思路进行脱硫系统与设计复核与改造方案确定。(1)根据已招标订货设备参数,推算在给定设计/校核煤种基础上满足排放要求得最高设计含硫量值;(2)按给定设计/校核煤种下设计含硫量为 St,ar=0、57%时,核算脱硫系统改造方案及主要设备参数。按以上设计思路,本工程实现烟气污染物得超低排放得主要工程措施见表 1、3-1。表 1、3-1 超低排放得工程措施及投资增加汇总项目超低排放所额外得工程措施投资增加(万元)方案一根据已招标订货设备推算脱硫系统最高设计含硫量:在给定设计/校核煤种下,脱硫系统最高设计含硫量为 0、38%; /选项:收塔除雾器型式改为 1 层管式+3 层屋脊式,提高系统烟尘得去除率,降低烟尘排放浓度。脱硫系统增加阻力约为 80Pa。200方案二按 St,ar=0、57%设计,增加喷淋层设计。脱硫系统阻力增加约为 380Pa。800选项:收塔除雾器型式改为...
