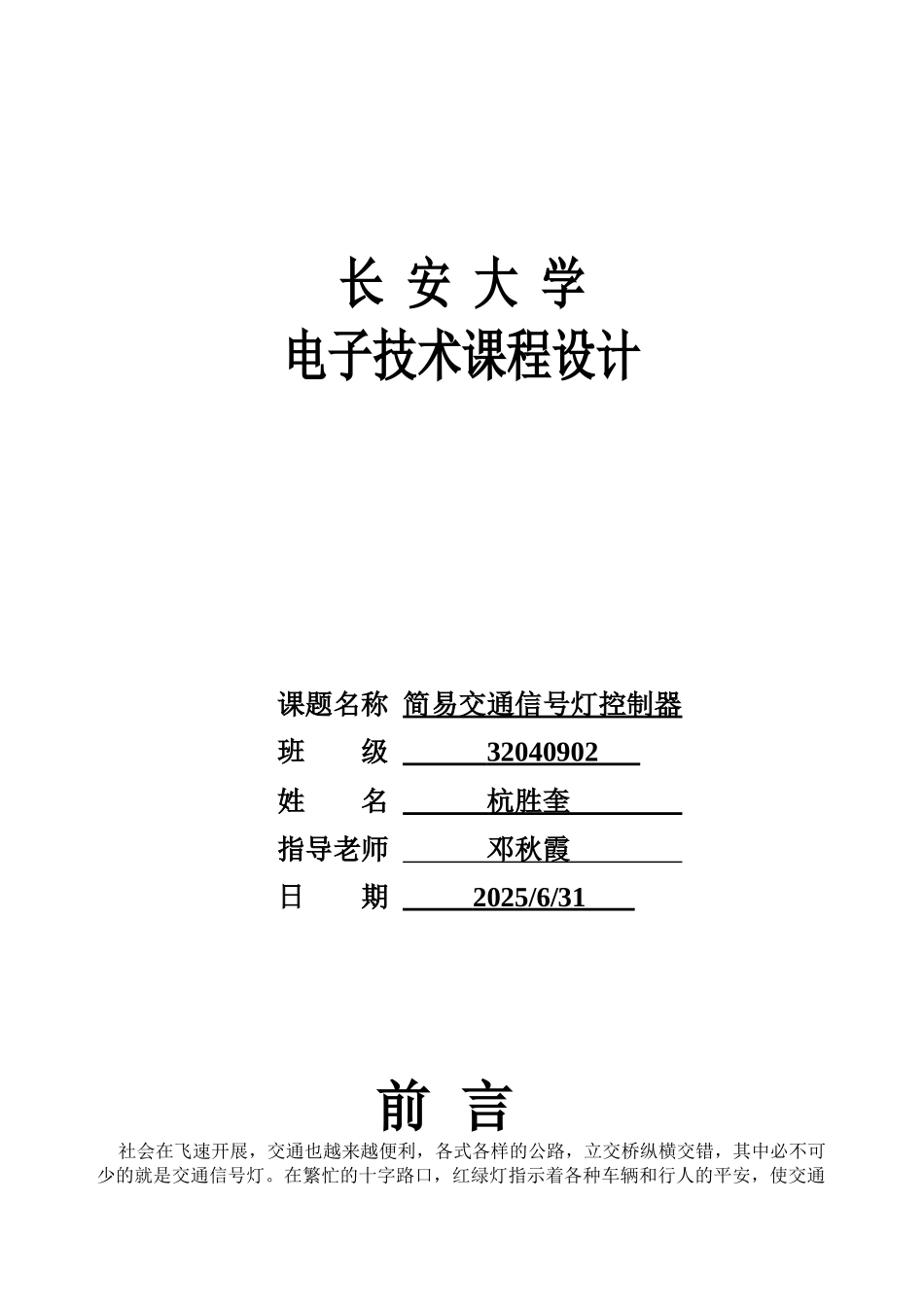

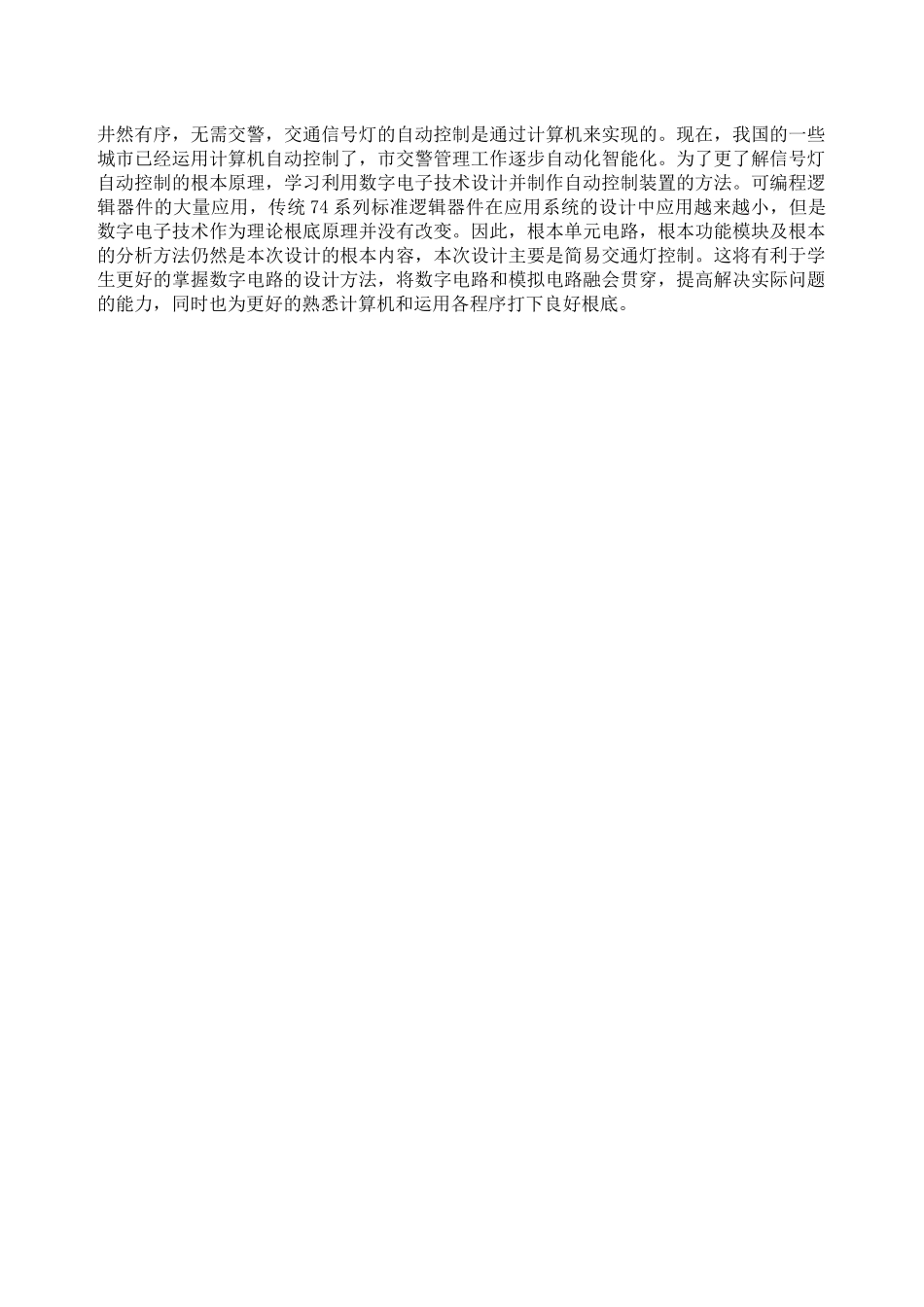

长 安 大 学电子技术课程设计课题名称 简易交通信号灯控制器班 级 32040902 姓 名 杭胜奎 指导老师 邓秋霞 日 期 2025/6/31 前 言 社会在飞速开展，交通也越来越便利，各式各样的公路，立交桥纵横交错，其中必不可少的就是交通信号灯。在繁忙的十字路口，红绿灯指示着各种车辆和行人的平安，使交通井然有序，无需交警，交通信号灯的自动控制是通过计算机来实现的。现在，我国的一些城市已经运用计算机自动控制了，市交警管理工作逐步自动化智能化。为了更了解信号灯自动控制的根本原理，学习利用数字电子技术设计并制作自动控制装置的方法。可编程逻辑器件的大量应用，传统 74 系列标准逻辑器件在应用系统的设计中应用越来越小，但是数字电子技术作为理论根底原理并没有改变。因此，根本单元电路，根本功能模块及根本的分析方法仍然是本次设计的根本内容，本次设计主要是简易交通灯控制。这将有利于学生更好的掌握数字电路的设计方法，将数字电路和模拟电路融会贯穿，提高解决实际问题的能力，同时也为更好的熟悉计算机和运用各程序打下良好根底。目 录摘要……………………………………………………………………………………………1一、方案论证与选择…………………………………………………………………………1二、系统概述…………………………………………………………………………………21、原理框图………………………………………………………………………………2 2、简要分析………………………………………………………………………………2三、单元电路设计及功能说明………………………………………………………………3 1、秒脉冲产生模块………………………………………………………………………3 2、分频模块………………………………………………………………………………4 3、控制模块………………………………………………………………………………5 4、计数和显示模块………………………………………………………………………7四、系统仿真…………………………………………………………………………………9五、系统综述…………………………………………………………………………………11简易交通指示灯总电路图……………………………………………………………………12编后语…………………………………………………………………………………………12元器件明细表……………………………………………...
