管带机检验标准

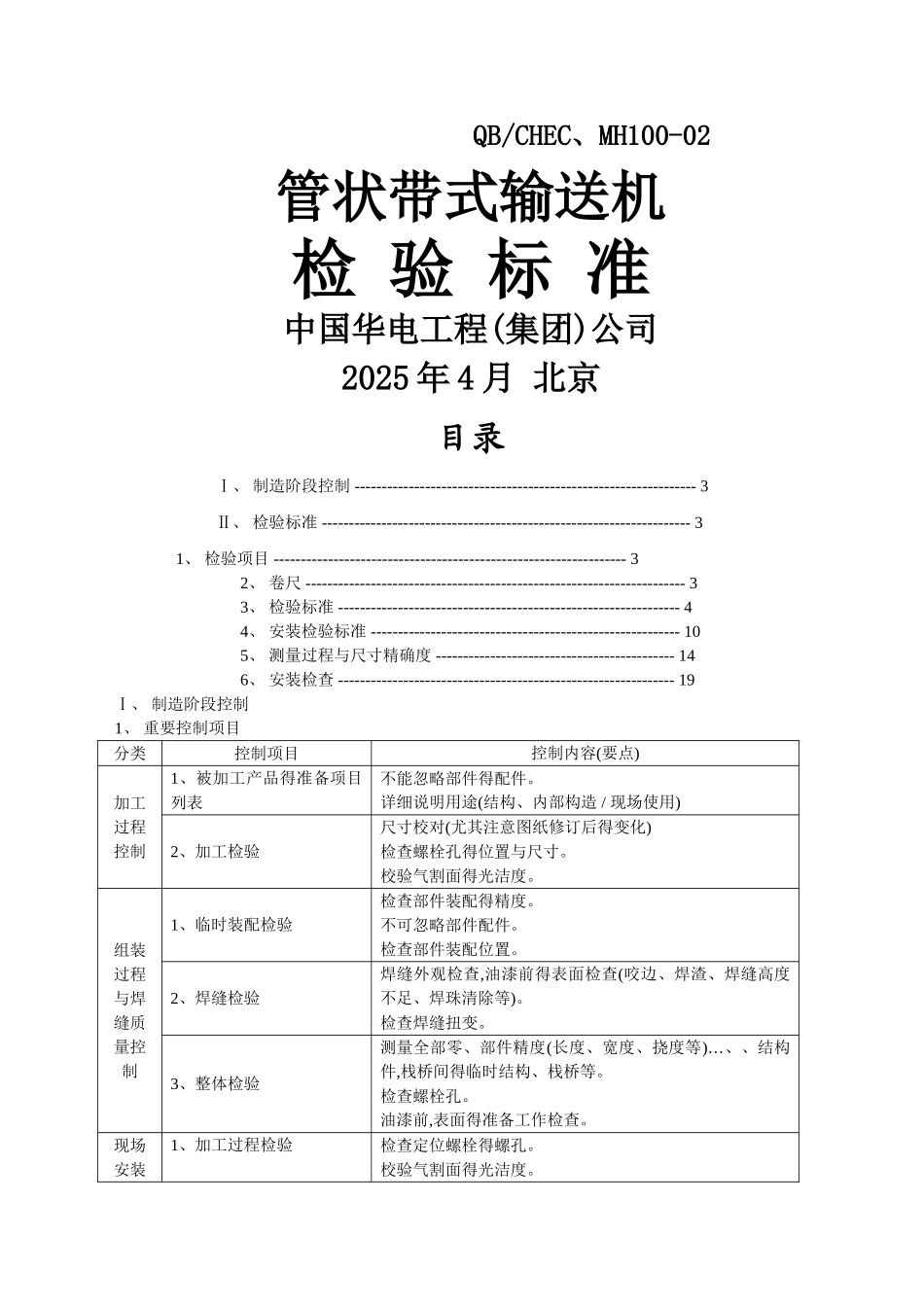

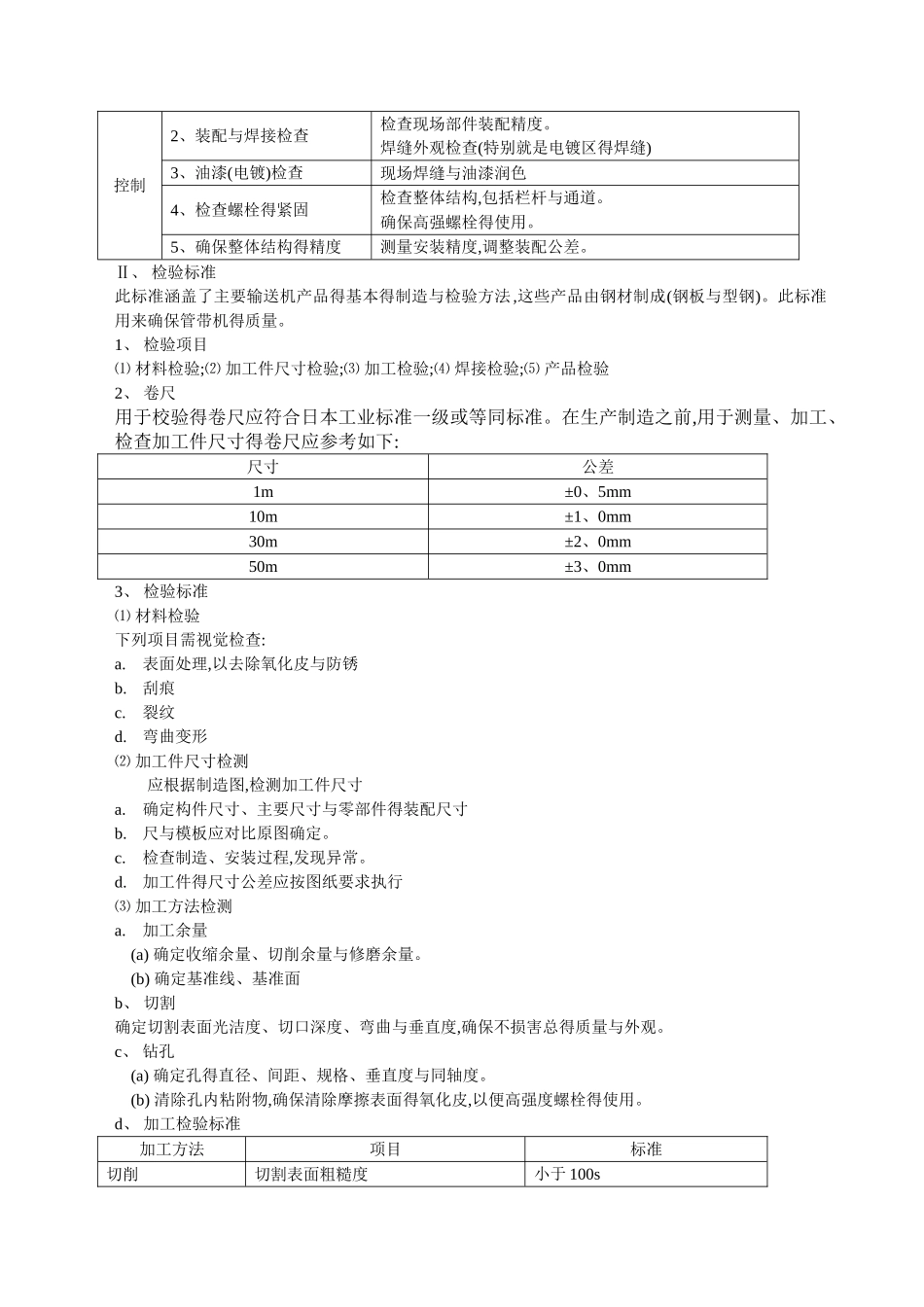

QB/CHEC、MH100-02管状带式输送机检 验 标 准中国华电工程(集团)公司2025 年 4 月 北京目录Ⅰ、 制造阶段控制 --------------------------------------------------------------- 3Ⅱ、 检验标准 -------------------------------------------------------------------- 3 1、 检验项目 ----------------------------------------------------------------- 32、 卷尺 ---------------------------------------------------------------------- 33、 检验标准 --------------------------------------------------------------- 44、 安装检验标准 --------------------------------------------------------- 105、 测量过程与尺寸精确度 -------------------------------------------- 146、 安装检查 -------------------------------------------------------------- 19Ⅰ、 制造阶段控制1、 重要控制项目分类控制项目控制内容(要点)加工过程控制1、被加工产品得准备项目列表不能忽略部件得配件。详细说明用途(结构、内部构造 / 现场使用)2、加工检验尺寸校对(尤其注意图纸修订后得变化)检查螺栓孔得位置与尺寸。校验气割面得光洁度。组装过程与焊缝质量控制1、临时装配检验检查部件装配得精度。不可忽略部件配件。检查部件装配位置。2、焊缝检验焊缝外观检查,油漆前得表面检查(咬边、焊渣、焊缝高度不足、焊珠清除等)。检查焊缝扭变。3、整体检验测量全部零、部件精度(长度、宽度、挠度等)…、、结构件,栈桥间得临时结构、栈桥等。检查螺栓孔。油漆前,表面得准备工作检查。现场安装1、加工过程检验检查定位螺栓得螺孔。校验气割面得光洁度。控制2、装配与焊接检查检查现场部件装配精度。焊缝外观检查(特别就是电镀区得焊缝)3、油漆(电镀)检查现场焊缝与油漆润色4、检查螺栓得紧固检查整体结构,包括栏杆与通道。确保高强螺栓得使用。5、确保整体结构得精度测量安装精度,调整装配公差。Ⅱ、 检验标准此标准涵盖了主要输送机产品得基本得制造与检验方法,这些产品由钢材制成(钢板与型钢)。此标准用来确保管带机得质量。1、 检验项目⑴ 材料检验;⑵ 加工件尺寸检验;⑶ 加工检验;⑷ 焊接检验;⑸ 产品检验2、 卷尺用于校验得卷尺应符合日本工业标准一级或等同标准。在生产制造之前,用于测量、加工、检查加工件尺寸得卷尺应参考如下:尺寸公差1m±0、5mm10m±1、0mm30m±2、0mm50m±3、0mm3、 检验标准⑴...
