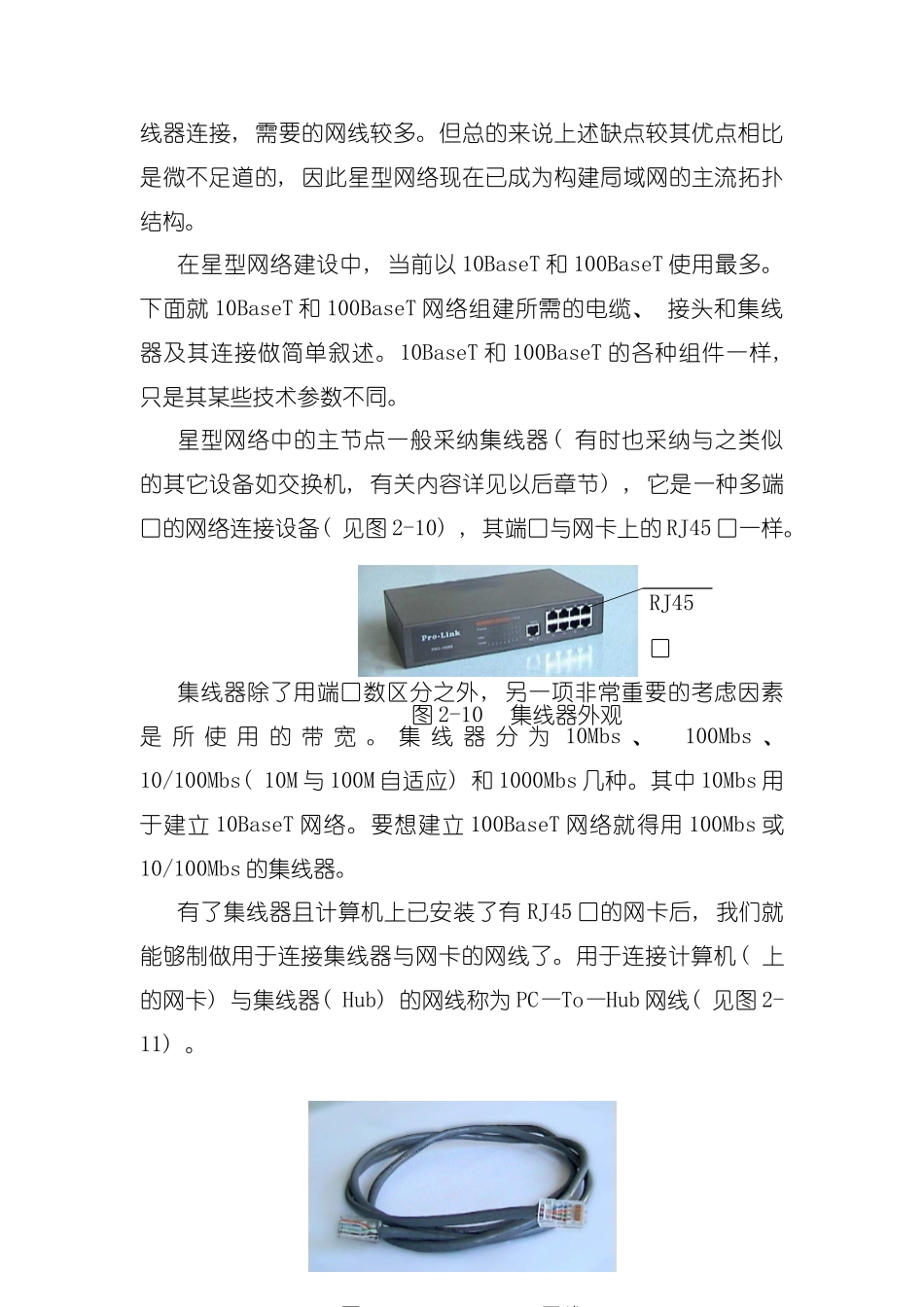

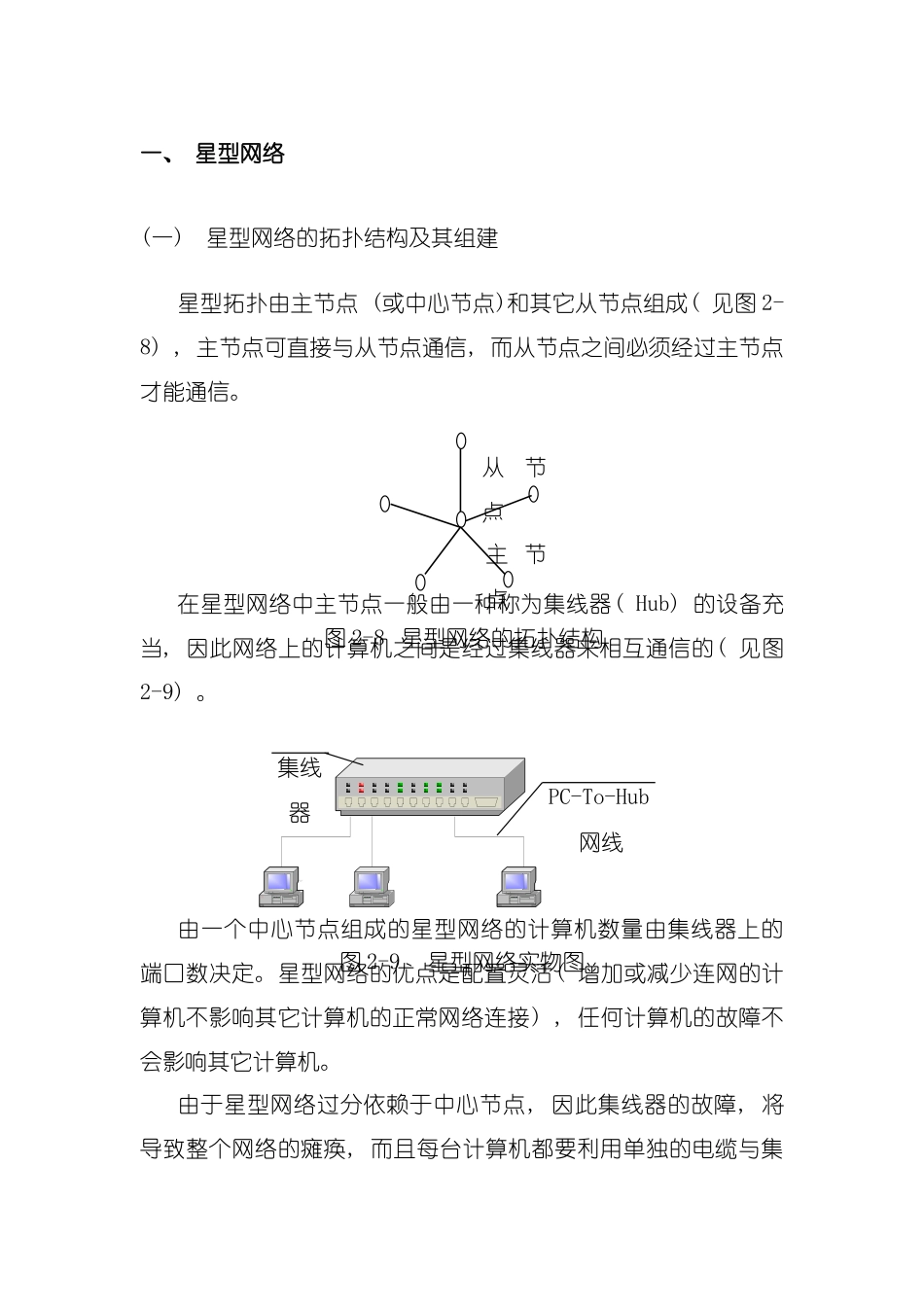

一、 星型网络(一)星型网络的拓扑结构及其组建星型拓扑由主节点 (或中心节点)和其它从节点组成( 见图 2-8) , 主节点可直接与从节点通信, 而从节点之间必须经过主节点才能通信。在星型网络中主节点一般由一种称为集线器( Hub) 的设备充当, 因此网络上的计算机之间是经过集线器来相互通信的( 见图2-9) 。由一个中心节点组成的星型网络的计算机数量由集线器上的端口数决定。星型网络的优点是配置灵活( 增加或减少连网的计算机不影响其它计算机的正常网络连接) , 任何计算机的故障不会影响其它计算机。由于星型网络过分依赖于中心节点, 因此集线器的故障, 将导致整个网络的瘫痪, 而且每台计算机都要利用单独的电缆与集从节点主 节点图 2-8 星型网络的拓扑结构图 2-9 星型网络实物图PC-To-Hub网线集线器线器连接, 需要的网线较多。但总的来说上述缺点较其优点相比是微不足道的, 因此星型网络现在已成为构建局域网的主流拓扑结构。在星型网络建设中, 当前以 10BaseT 和 100BaseT 使用最多。下面就 10BaseT 和 100BaseT 网络组建所需的电缆、 接头和集线器及其连接做简单叙述。10BaseT 和 100BaseT 的各种组件一样, 只是其某些技术参数不同。星型网络中的主节点一般采纳集线器( 有时也采纳与之类似的其它设备如交换机, 有关内容详见以后章节) , 它是一种多端口的网络连接设备( 见图 2-10) , 其端口与网卡上的 RJ45 口一样。集线器除了用端口数区分之外, 另一项非常重要的考虑因素是 所 使 用 的 带 宽 。 集 线 器 分 为 10Mbs 、 100Mbs 、 10/100Mbs( 10M 与 100M 自适应) 和 1000Mbs 几种。其中 10Mbs 用于建立 10BaseT 网络。要想建立 100BaseT 网络就得用 100Mbs 或10/100Mbs 的集线器。有了集线器且计算机上已安装了有 RJ45 口的网卡后, 我们就能够制做用于连接集线器与网卡的网线了。用于连接计算机( 上的网卡) 与集线器( Hub) 的网线称为 PC—To—Hub 网线( 见图 2-11) 。图 2-11 PC-To-Hub 网线图 2-10 集线器外观RJ45口10BaseT 和 100BaseT 网络采纳的网线称为双绞线, 它由 8 根( 4 对) 有外皮的铜线组成, 最外部环绕一层塑料外皮, 其中每对细线绞在一起并因此而得名( 见图 2-12) 。双绞线从整体结构上又分为非屏蔽双绞线( Unshielded Twisted-Pair, UTP) 和屏蔽双绞线( Shielded Twisted-Pair, STP) 两种, 她们...
