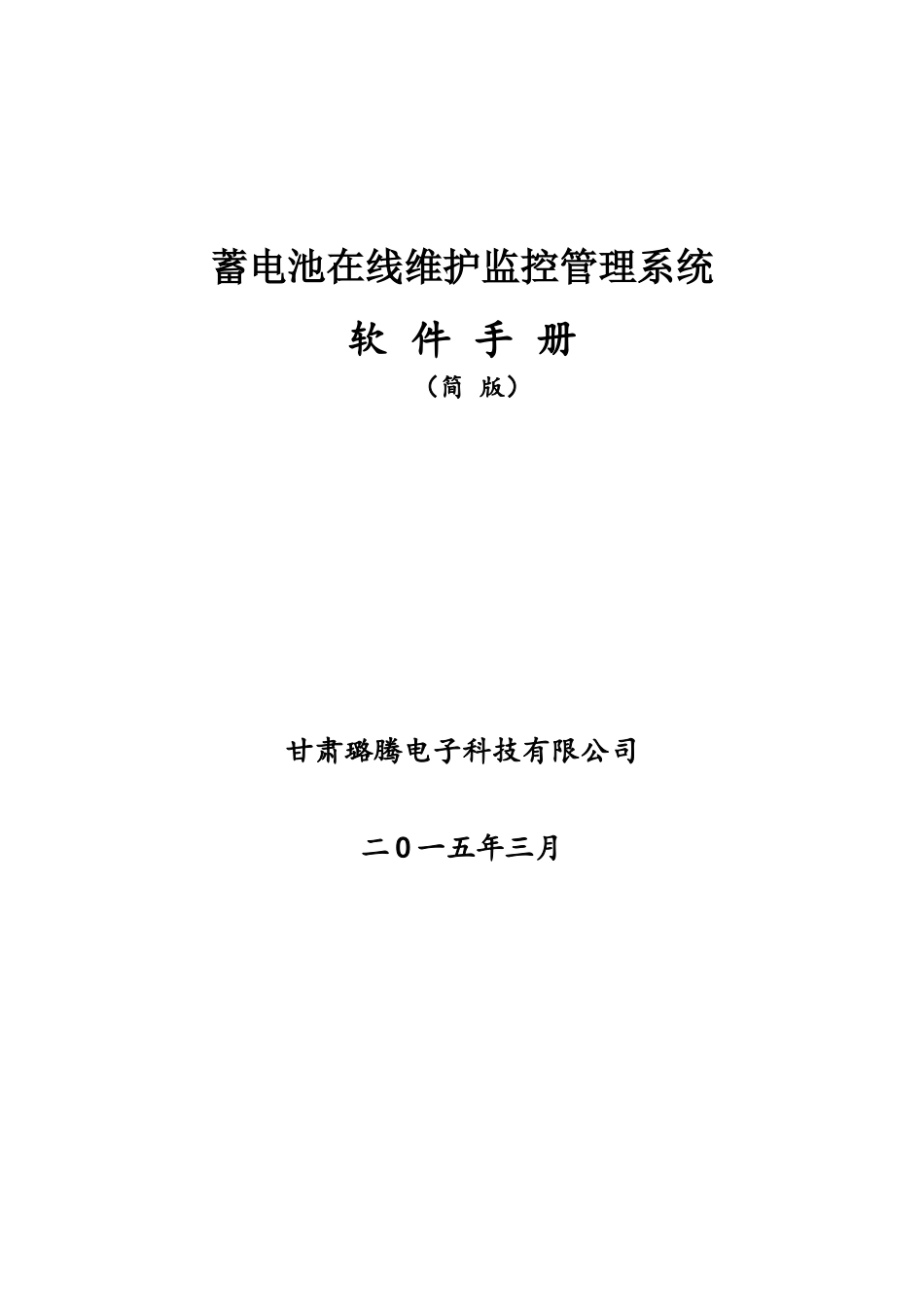

蓄电池在线维护监控管理系统软 件 手 册 （简 版） 甘肃璐腾电子科技有限公司二 O 一五年三月一 系统登录1. 打开 Internet 浏览器,在地址栏输入服务器地址（http：//61.178。60。123：8080），进入管理系统登陆界面，输入用户名：lzdx，密码：lzdx123 进入网管系统.图 2图 2 中红色框内为功能栏，并显示当前登录用户名和登录时间。1.告警确认右上方绿色警示灯为界面告警指示灯，站点运行正常时为绿色，当任意站点出现告警时，该指示灯变为红色,并通过登录 PC 端的音箱发出告警提示音。如下图所示：图 3维护人员可通过双击该指示灯对告警内容进行查看和确认，双击该指示灯后弹出如下对话框:图 4图 4 中列出了各项告警的告警原因、告警时间，告警确认状态、告警确认时间和告警恢复状态及告警恢复时间。当出现告警时,维护人员需要在图 4 中找到相应告警，进行查看并了解告警情况后，勾选该条告警，并点击确认告警按钮,该条告警“是否确认"栏的状态变为“是”后，表明告警已经被确认。只有所有告警条目的告警确认状态均为“是”时,界面声光告警状态才会消逝，告警指示灯恢复为绿色。虽然某站点的告警经过确认后告警状态临时消逝，但假如该站点的告警原因仍然存在，即告警没有被恢复，当系统再次检测到该站点的相同告警原因后，仍然会发出声光告警.只有当 “是否恢复”栏内状态变为“是”后,即告警予以排除以后，该条报警才会永久消逝。2.进入站点数据查询界面图 2 中主界面左侧以目录树的形式显示所有站点，在目录树中点击任意站点即进入该站点的单体电压柱状对比图显示界面.界面中间以统计列表和饼图的方式分别对电池情况进行了统计和分类 ,维护人员需要查看某种类型站点，只需在列表或饼图中选择相应电池类型,即可在右侧站点列表将该类型的所有站点全部列出,维护人员点击需要查看的站点,即可进入.二 站点各项数据查看在主界面左侧站点目录树或主界面右侧的站点列表中，选择需要查看的站点名称，即可进入该站点电压柱状对比图界面如下：图 5如图 5 所示，左侧红色框内为蓄电池电压柱状对比图，其中，紫色柱状图显示电池组内各单体电池电压的当前值，蓝色柱状图显示电池组内各单体电池电压的初始值；柱状对比图可最多显示 24 节蓄电池，假如站点电池节数超过 24 节，则可通过左下方的分页选项查看其它电池的柱状变化.红色框中右下方有时间拉条，界面默认显示初装时刻和当前时刻的柱状对比，维护人员可通过拉动该拉...
