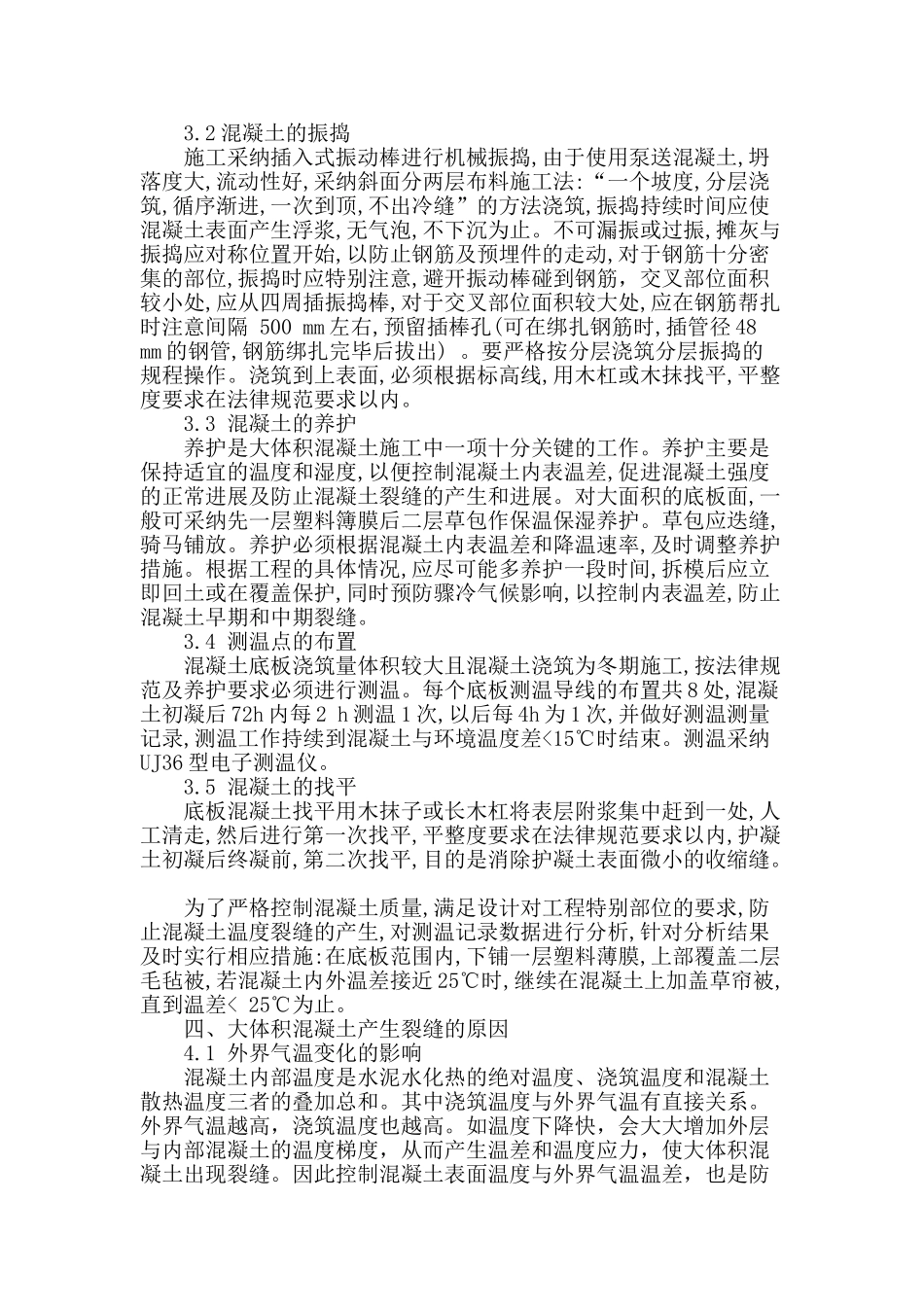

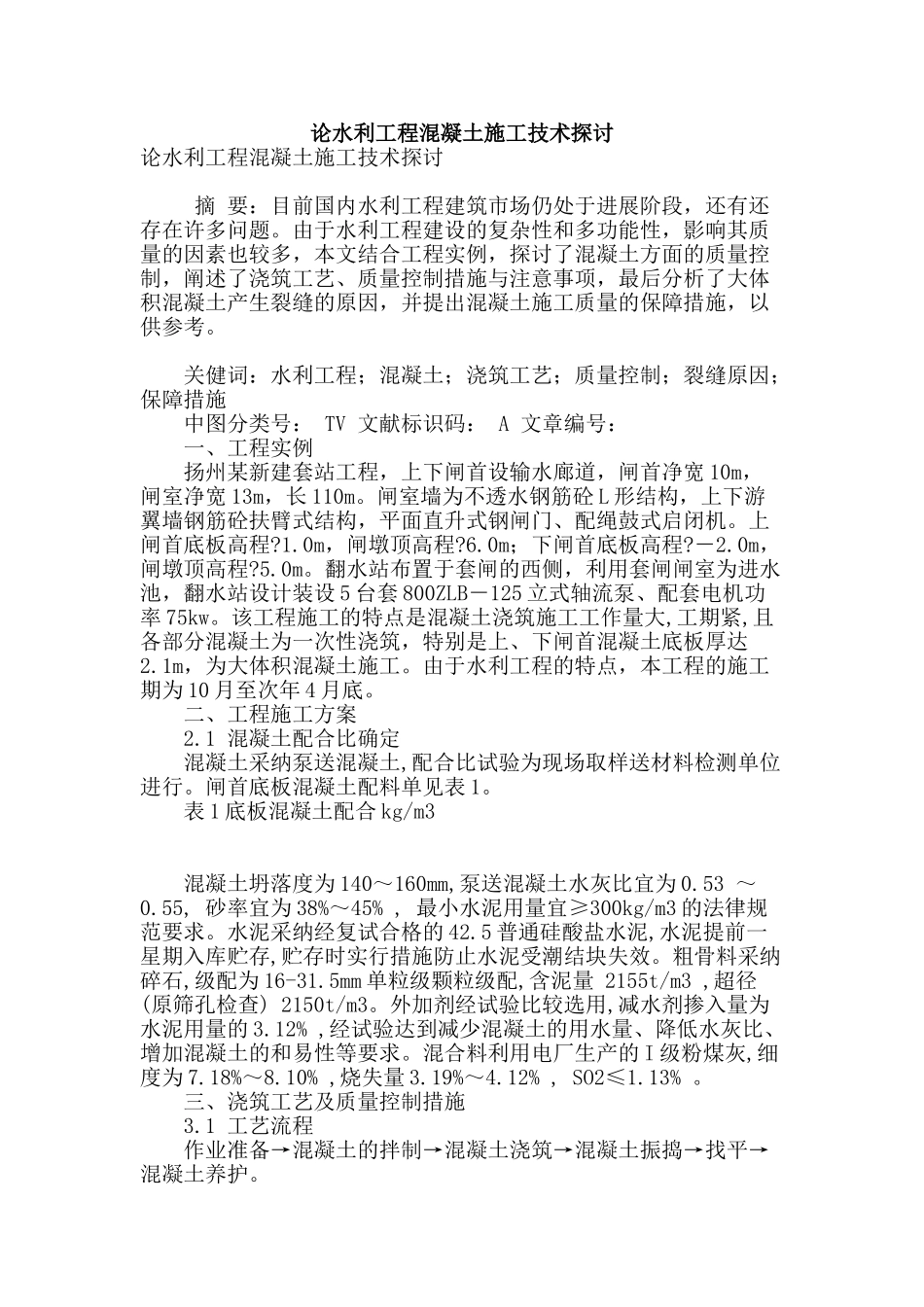

论水利工程混凝土施工技术探讨论水利工程混凝土施工技术探讨 摘 要：目前国内水利工程建筑市场仍处于进展阶段，还有还存在许多问题。由于水利工程建设的复杂性和多功能性，影响其质量的因素也较多，本文结合工程实例，探讨了混凝土方面的质量控制，阐述了浇筑工艺、质量控制措施与注意事项，最后分析了大体积混凝土产生裂缝的原因，并提出混凝土施工质量的保障措施，以供参考。 关健词：水利工程；混凝土；浇筑工艺；质量控制；裂缝原因；保障措施 中图分类号： TV 文献标识码： A 文章编号： 一、工程实例 扬州某新建套站工程，上下闸首设输水廊道，闸首净宽 10m，闸室净宽 13m，长 110m。闸室墙为不透水钢筋砼 L 形结构，上下游翼墙钢筋砼扶臂式结构，平面直升式钢闸门、配绳鼓式启闭机。上闸首底板高程?1.0m，闸墩顶高程?6.0m；下闸首底板高程?－2.0m，闸墩顶高程?5.0m。翻水站布置于套闸的西侧，利用套闸闸室为进水池，翻水站设计装设 5 台套 800ZLB－125 立式轴流泵、配套电机功率 75kw。该工程施工的特点是混凝土浇筑施工工作量大,工期紧,且各部分混凝土为一次性浇筑，特别是上、下闸首混凝土底板厚达2.1m，为大体积混凝土施工。由于水利工程的特点，本工程的施工期为 10 月至次年 4 月底。 二、工程施工方案 2.1 混凝土配合比确定 混凝土采纳泵送混凝土,配合比试验为现场取样送材料检测单位进行。闸首底板混凝土配料单见表 1。 表 1 底板混凝土配合 kg/m3 混凝土坍落度为 140～160mm,泵送混凝土水灰比宜为 0.53 ～ 0.55, 砂率宜为 38%～45% , 最小水泥用量宜≥300kg/m3 的法律规范要求。水泥采纳经复试合格的 42.5 普通硅酸盐水泥,水泥提前一星期入库贮存,贮存时实行措施防止水泥受潮结块失效。粗骨料采纳碎石,级配为 16-31.5mm 单粒级颗粒级配,含泥量 2155t/m3 ,超径(原筛孔检查) 2150t/m3。外加剂经试验比较选用,减水剂掺入量为水泥用量的 3.12% ,经试验达到减少混凝土的用水量、降低水灰比、增加混凝土的和易性等要求。混合料利用电厂生产的 I 级粉煤灰,细度为 7.18%～8.10% ,烧失量 3.19%～4.12% , SO2≤1.13% 。 三、浇筑工艺及质量控制措施 3.1 工艺流程 作业准备→混凝土的拌制→混凝土浇筑→混凝土振捣→找平→混凝土养护。 3.2 混凝土的振捣 施工采纳插入式振动棒进行机械振捣,由于使用泵送混凝土,坍落度大,流动性好,采纳斜面分两层布料施工法:“一个坡度,分...
