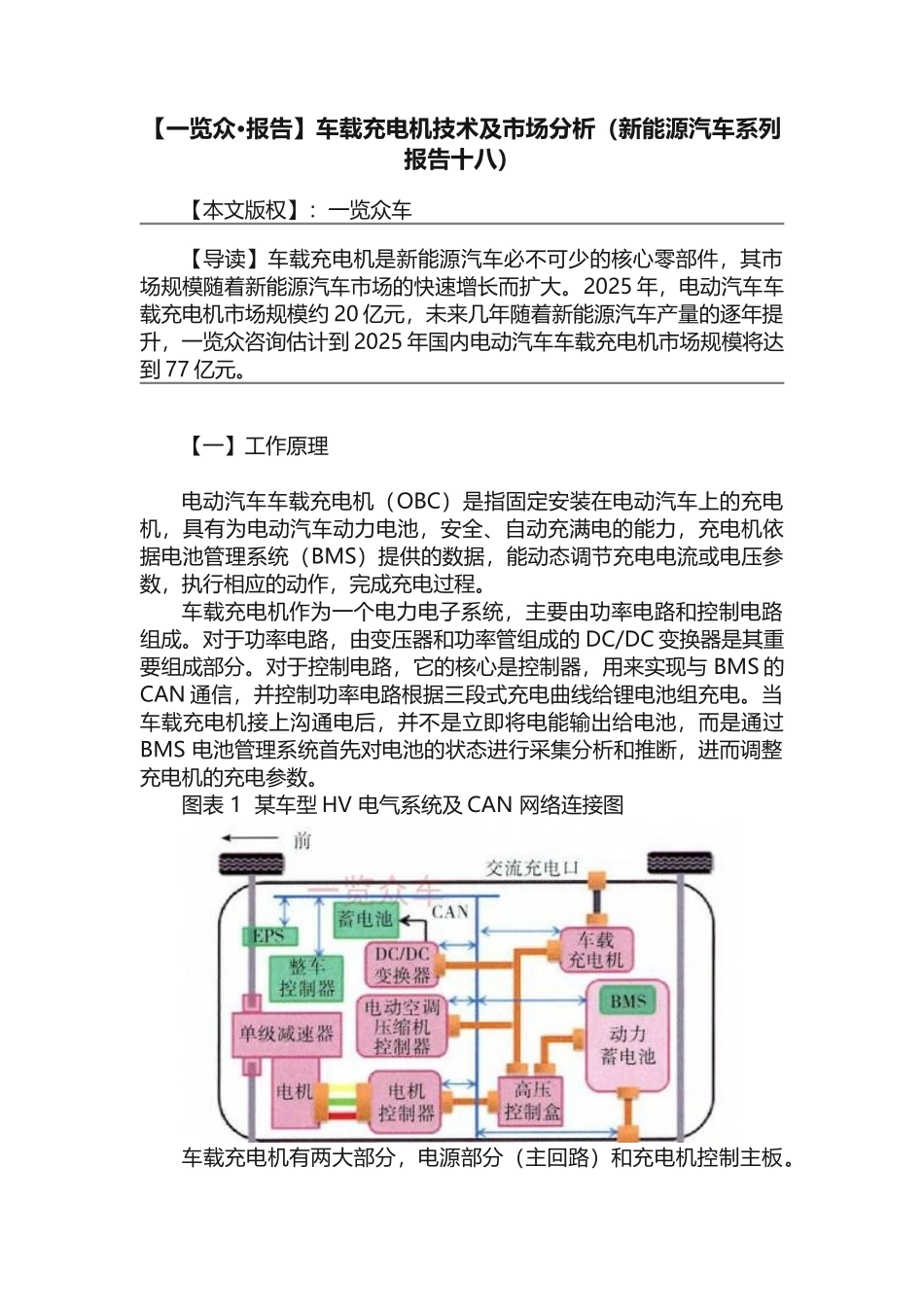

【一览众·报告】车载充电机技术及市场分析（新能源汽车系列报告十八）【本文版权】：一览众车【导读】车载充电机是新能源汽车必不可少的核心零部件，其市场规模随着新能源汽车市场的快速增长而扩大。2025 年，电动汽车车载充电机市场规模约 20 亿元，未来几年随着新能源汽车产量的逐年提升，一览众咨询估计到 2025 年国内电动汽车车载充电机市场规模将达到 77 亿元。【一】工作原理电动汽车车载充电机（OBC）是指固定安装在电动汽车上的充电机，具有为电动汽车动力电池，安全、自动充满电的能力，充电机依据电池管理系统（BMS）提供的数据，能动态调节充电电流或电压参数，执行相应的动作，完成充电过程。车载充电机作为一个电力电子系统，主要由功率电路和控制电路组成。对于功率电路，由变压器和功率管组成的 DC/DC 变换器是其重要组成部分。对于控制电路，它的核心是控制器，用来实现与 BMS 的CAN 通信，并控制功率电路根据三段式充电曲线给锂电池组充电。当车载充电机接上沟通电后，并不是立即将电能输出给电池，而是通过BMS 电池管理系统首先对电池的状态进行采集分析和推断，进而调整充电机的充电参数。图表 1 某车型 HV 电气系统及 CAN 网络连接图车载充电机有两大部分，电源部分（主回路）和充电机控制主板。充电机控制住主板主要是对电源部分进行控制、监测、计量、计算、修正、保护以及与外界网络通信等功能，是车载充电机的“中枢大脑”，电源部分主要作用是将 220 伏沟通电转化为 300 多伏的直流电，电源部分又分为 PFC 和 LLC 两部分，实际上我们可以把 PFC 看作是AC/DC,而把 LLC 看作是 DC/DC。图表 2 车载充电机工作原理图目前国内车载充电机主流的为 3.3KW 和 6.6KW，而国外如特斯拉采纳的是高功率充电机，功率达到 10KW。高功率是未来产品的一大趋势。图表 3 国内典型车载充电机技术参数国内新能源汽车都标配了车载充电机，家用电源线也能给车辆充电。目前电动汽车上使用的充电机主要是密封式车载充电机和便携非密封式充电机两种。车载式充电机根据技术标准应满足抗震、防水、散热等基本要求，这就决定了其应是密封式金属外壳、内部采纳全灌胶或局部灌胶工艺否则是很难实现标准要求。正规厂家生产且满足这类标准的车载式充电机充电过程是不存在安全隐患的。便携非密封式充电机在微型电动车上，不论是便携使用还是车载使用都是不安全的。用户由于担心其进水、被盗等原因，常常把充电机与...
