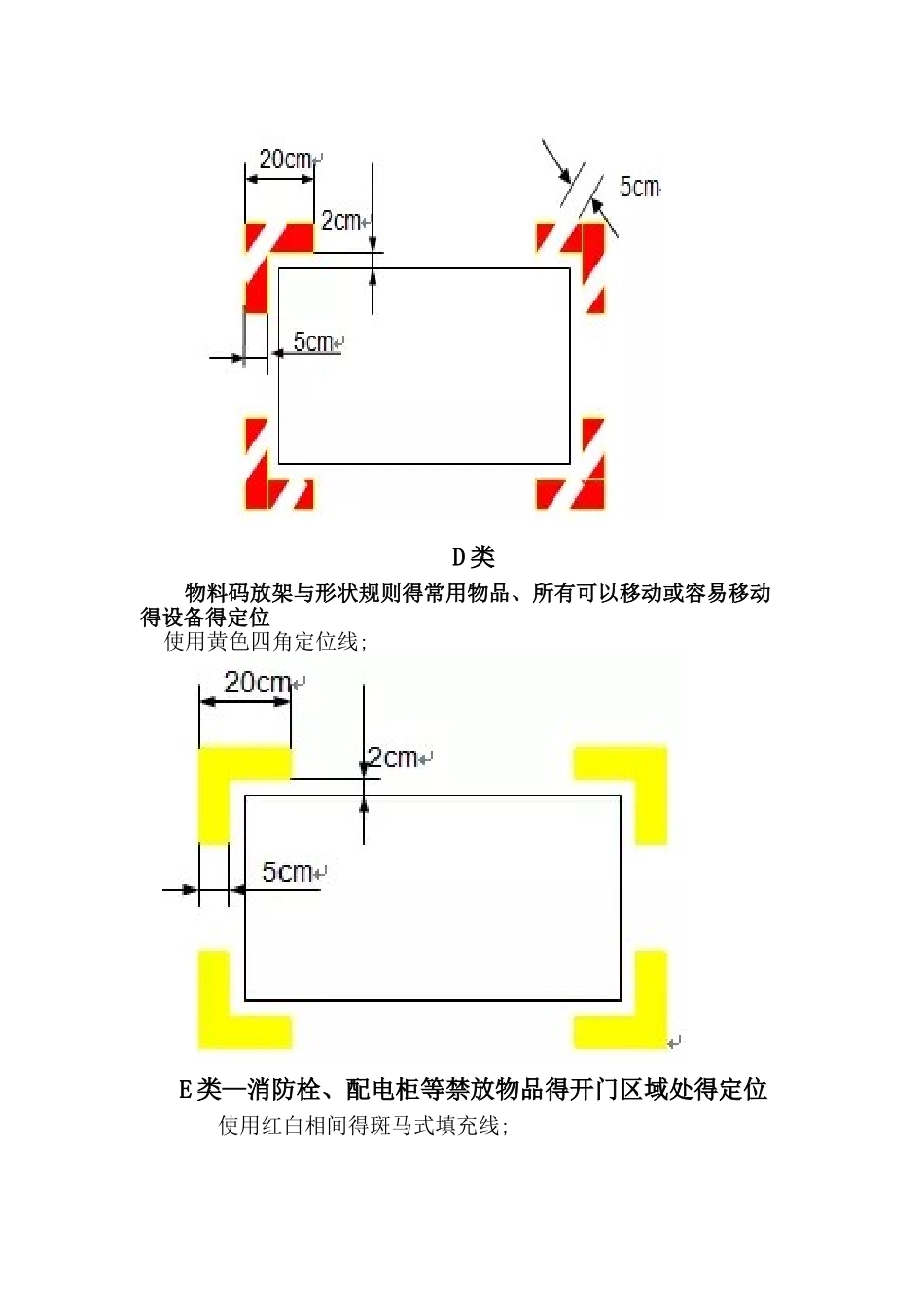

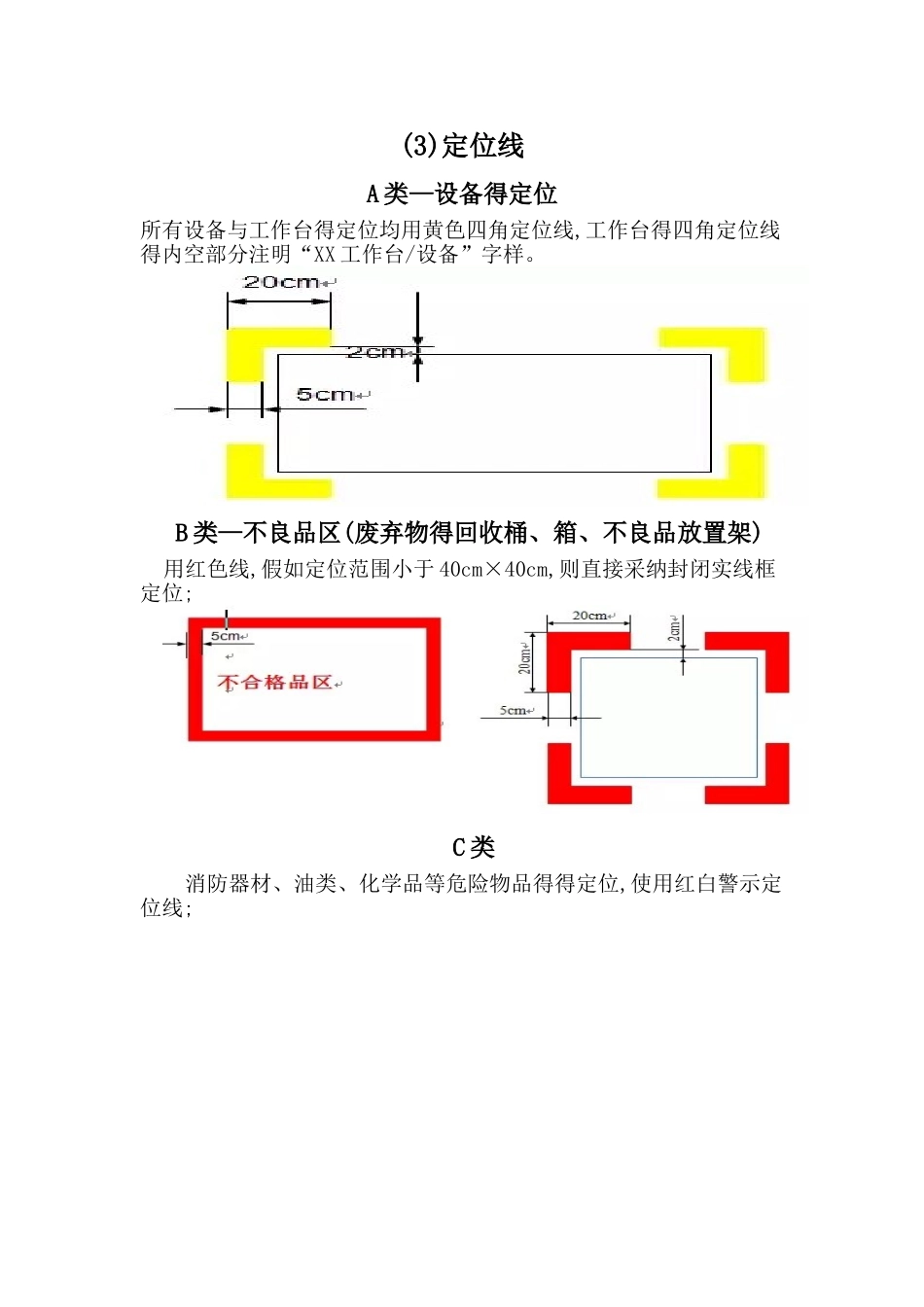

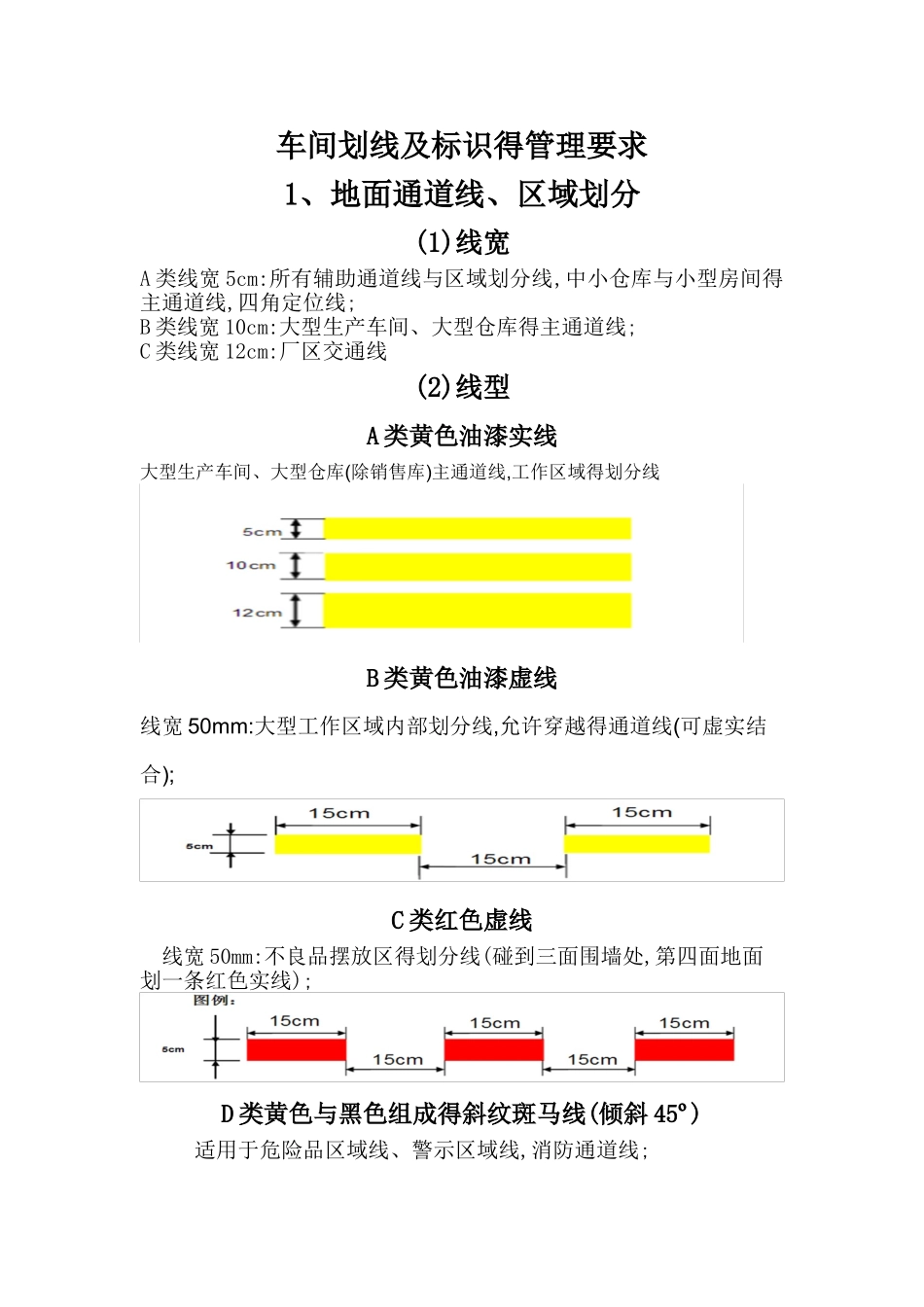

车间划线及标识得管理要求1、地面通道线、区域划分(1)线宽A 类线宽 5cm:所有辅助通道线与区域划分线,中小仓库与小型房间得主通道线,四角定位线; B 类线宽 10cm:大型生产车间、大型仓库得主通道线; C 类线宽 12cm:厂区交通线(2)线型A 类黄色油漆实线大型生产车间、大型仓库(除销售库)主通道线,工作区域得划分线B 类黄色油漆虚线线宽 50mm:大型工作区域内部划分线,允许穿越得通道线(可虚实结合);C 类红色虚线 线宽 50mm:不良品摆放区得划分线(碰到三面围墙处,第四面地面划一条红色实线); D 类黄色与黑色组成得斜纹斑马线(倾斜 45º) 适用于危险品区域线、警示区域线,消防通道线;(3)定位线A 类—设备得定位所有设备与工作台得定位均用黄色四角定位线,工作台得四角定位线得内空部分注明“XX 工作台/设备”字样。 B 类—不良品区(废弃物得回收桶、箱、不良品放置架)用红色线,假如定位范围小于 40cm×40cm,则直接采纳封闭实线框定位;C 类消防器材、油类、化学品等危险物品得得定位,使用红白警示定位线;D 类物料码放架与形状规则得常用物品、所有可以移动或容易移动得设备得定位使用黄色四角定位线;E 类—消防栓、配电柜等禁放物品得开门区域处得定位 使用红白相间得斑马式填充线;F 类—移动式设备得定位(如液压叉车、电动叉车、物料周转车等)使用黄线四周定位线,并标明起动方向;G 类货架得定位H 类门开闭线I 类限高线J 类警示范围线 设置在墙面得消防栓;配电柜、配电箱、电气控制柜等;提醒作业操作注意得区域、提醒行走注意得区域、提醒碰头得部位等;K 类台面物品定位 待加工零件、已加工零件、作业工具,检查工具、记录表、小物盒;（3）方向箭头指示作为车间内物流、人流指示箭头划线标准 车间行人通道可使用黄色脚印进行指示,主要通道每隔 5 米标示一处,其她区域根据通道长短进行统一标示。（4）字体、颜色要求 需要进行文字说明得标示如“XX 通道”、XX 区域”等文字统一使用黄色、黑体加粗进行制作。字号大小根据区域大小进行统一,相同大小区域要求字号相同。2、刷油漆得注意事项因电脑显示效果与实际颜色有一定得偏差,可根据各种颜色(明黄色、蓝色、大红色、标准绿色)得实际效果调配颜色,但要求与电脑所显示得色样效果接近,且在工厂内部保持一致。 3、工具标示牌公司统一订制得工具柜、模具架、物品柜标识牌(贴在柜门左上角),标明工具类别,负责人。以上规定各单位在具体执行时可作个别调整,如一些只需标识...
