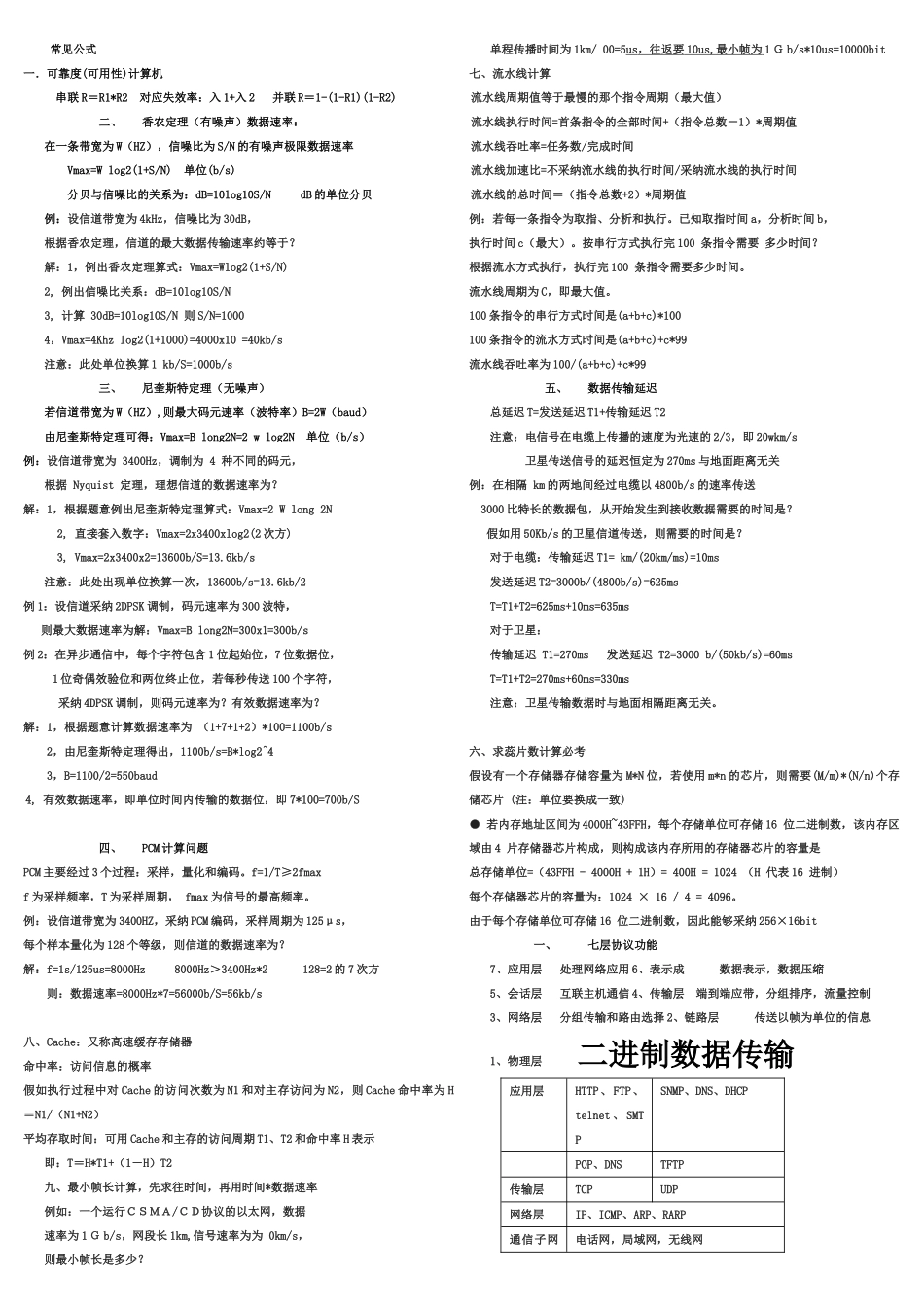

软考网络工程师必考考点整理笔记 常见公式一．可靠度(可用性)计算机串联 R＝R1*R2 对应失效率：入 1+入 2 并联 R＝1-(1-R1)(1-R2)二、香农定理（有噪声）数据速率：在一条带宽为 W（HZ），信噪比为 S/N 的有噪声极限数据速率Vmax=W log2(1+S/N) 单位(b/s)分贝与信噪比的关系为：dB=10log10S/N dB 的单位分贝例：设信道带宽为 4kHz，信噪比为 30dB，根据香农定理，信道的最大数据传输速率约等于？解：1，例出香农定理算式：Vmax=Wlog2(1+S/N)2, 例出信噪比关系：dB=10log10S/N3, 计算 30dB=10log10S/N 则 S/N=10004，Vmax=4Khz log2(1+1000)=4000x10 =40kb/s注意：此处单位换算 1 kb/S=1000b/s三、尼奎斯特定理（无噪声）若信道带宽为 W（HZ）,则最大码元速率（波特率）B=2W（baud）由尼奎斯特定理可得：Vmax=B long2N=2 w log2N 单位（b/s）例：设信道带宽为 3400Hz，调制为 4 种不同的码元，根据 Nyquist 定理，理想信道的数据速率为？解：1，根据题意例出尼奎斯特定理算式：Vmax=2 W long 2N2, 直接套入数字：Vmax=2x3400xlog2(2 次方)3, Vmax=2x3400x2=13600b/S=13.6kb/s注意：此处出现单位换算一次，13600b/s=13.6kb/2例 1：设信道采纳 2DPSK 调制，码元速率为 300 波特，则最大数据速率为解：Vmax=B long2N=300x1=300b/s 例 2：在异步通信中，每个字符包含 1 位起始位，7 位数据位，1 位奇偶效验位和两位终止位，若每秒传送 100 个字符，采纳 4DPSK 调制，则码元速率为？有效数据速率为？解：1，根据题意计算数据速率为 （1+7+1+2）*100=1100b/s2，由尼奎斯特定理得出，1100b/s=B*log2^43，B=1100/2=550baud4, 有效数据速率，即单位时间内传输的数据位，即 7*100=700b/S四、PCM 计算问题PCM 主要经过 3 个过程：采样，量化和编码。f=1/T≥2fmaxf 为采样频率，T 为采样周期， fmax 为信号的最高频率。例：设信道带宽为 3400HZ，采纳 PCM 编码，采样周期为 125μs，每个样本量化为 128 个等级，则信道的数据速率为？解：f=1s/125us=8000Hz 8000Hz＞3400Hz*2 128=2 的 7 次方则：数据速率=8000Hz*7=56000b/S=56kb/s八、Cache：又称高速缓存存储器命中率：访问信息的概率假如执行过程中对 Cache 的访问次数为 N1 和对主存访问为 N2，则 Cache 命中率为 H＝N1/（N1+N2）平均存取时间：可用 Cache 和主存的访问周期 T1、T2 和命中率 H 表示即：T＝H*...
