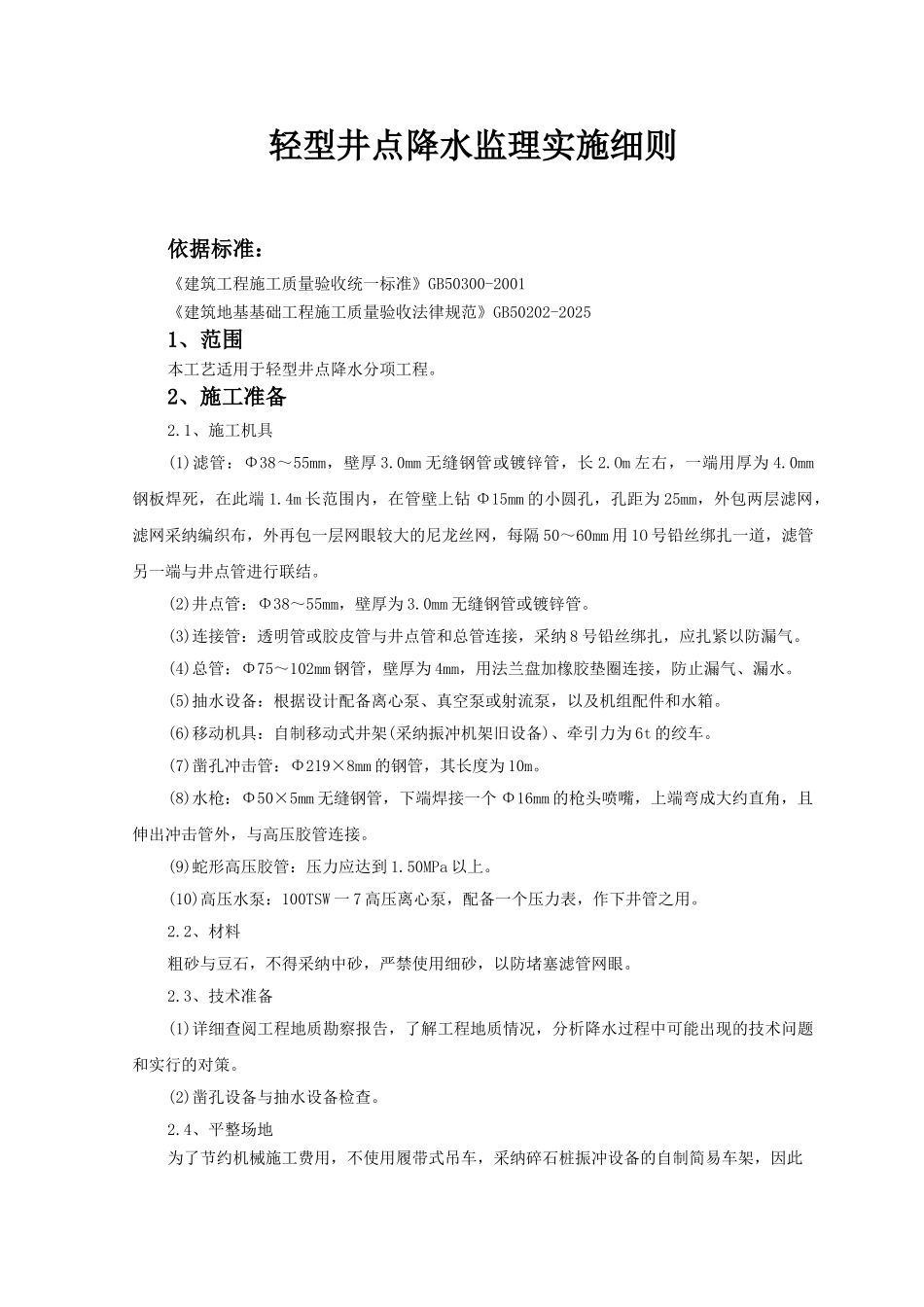

轻型井点降水监理实施细则

轻型井点降水监理实施细则依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收法律规范》GB50202-20251、范围本工艺适用于轻型井点降水分项工程。2、施工准备2.1、施工机具(1)滤管：Φ38～55mm，壁厚 3.0mm 无缝钢管或镀锌管，长 2.Om 左右，一端用厚为 4.0mm钢板焊死，在此端 1.4m 长范围内，在管壁上钻 Φ15mm 的小圆孔，孔距为 25mm，外包两层滤网，滤网采纳编织布，外再包一层网眼较大的尼龙丝网，每隔 50～60mm 用 1O 号铅丝绑扎一道，滤管另一端与井点管进行联结。(2)井点管：Φ38～55mm，壁厚为 3.0mm 无缝钢管或镀锌管。(3)连接管：透明管或胶皮管与井点管和总管连接，采纳 8 号铅丝绑扎，应扎紧以防漏气。(4)总管：Φ75～102mm 钢管，壁厚为 4mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。(5)抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。(6)移动机具：自制移动式井架(采纳振冲机架旧设备)、牵引力为 6t 的绞车。(7)凿孔冲击管：Φ219×8mm 的钢管，其长度为 10m。(8)水枪：Φ50×5mm 无缝钢管，下端焊接一个 Φ16mm 的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。(9)蛇形高压胶管：压力应达到 1.50MPa 以上。(10)高压水泵：100TSW 一 7 高压离心泵，配备一个压力表，作下井管之用。2.2、材料粗砂与豆石，不得采纳中砂，严禁使用细砂，以防堵塞滤管网眼。2.3、技术准备(1)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和实行的对策。(2)凿孔设备与抽水设备检查。2.4、平整场地为了节约机械施工费用，不使用履带式吊车，采纳碎石桩振冲设备的自制简易车架，因此场地平整度要高一些，设备进场前进行场地平整，以便于车架在场地内移动。3、操作工艺3.1、井点安装3.1.1、安装程序井点放线定位——安装高位水泵——凿孔安装埋设井点管——布置安装总管——井点管与总管连接——安装抽水设备——试抽与检查——正式投入降水程序。3.1.2、井点管埋设(1)根据建设单位提供测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约 500mm，以便于冲击孔时集水，埋管时灌砂，并用水沟将小坑与集水坑连接，以便于排泄多余水。(2)用绞车将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在 O.4～0.8MPa，在水枪高压水射流冲击下套管开始下沉，并不断地升降套管...
