输煤机传送带控制系统MCGS组态软件深入样本

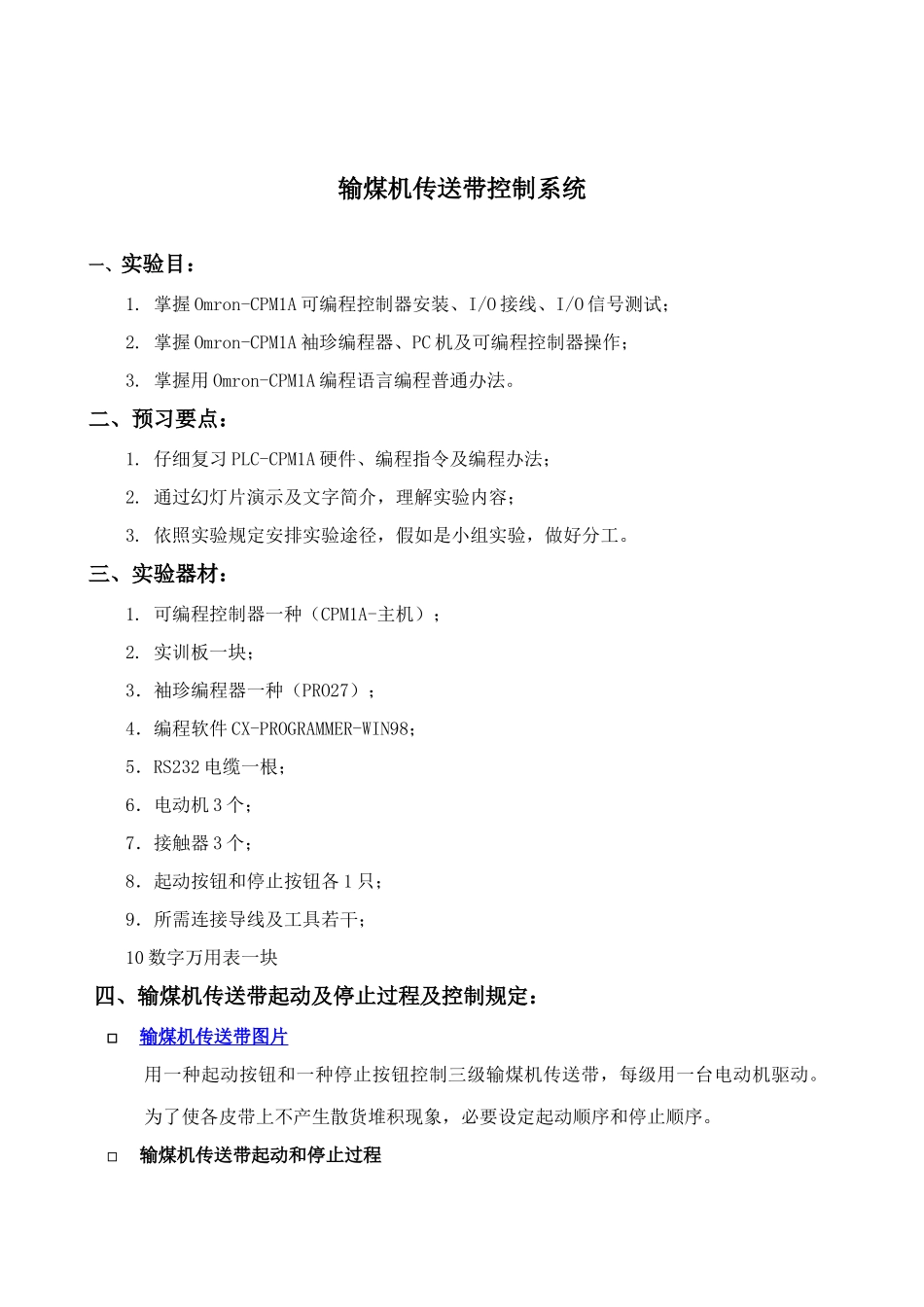

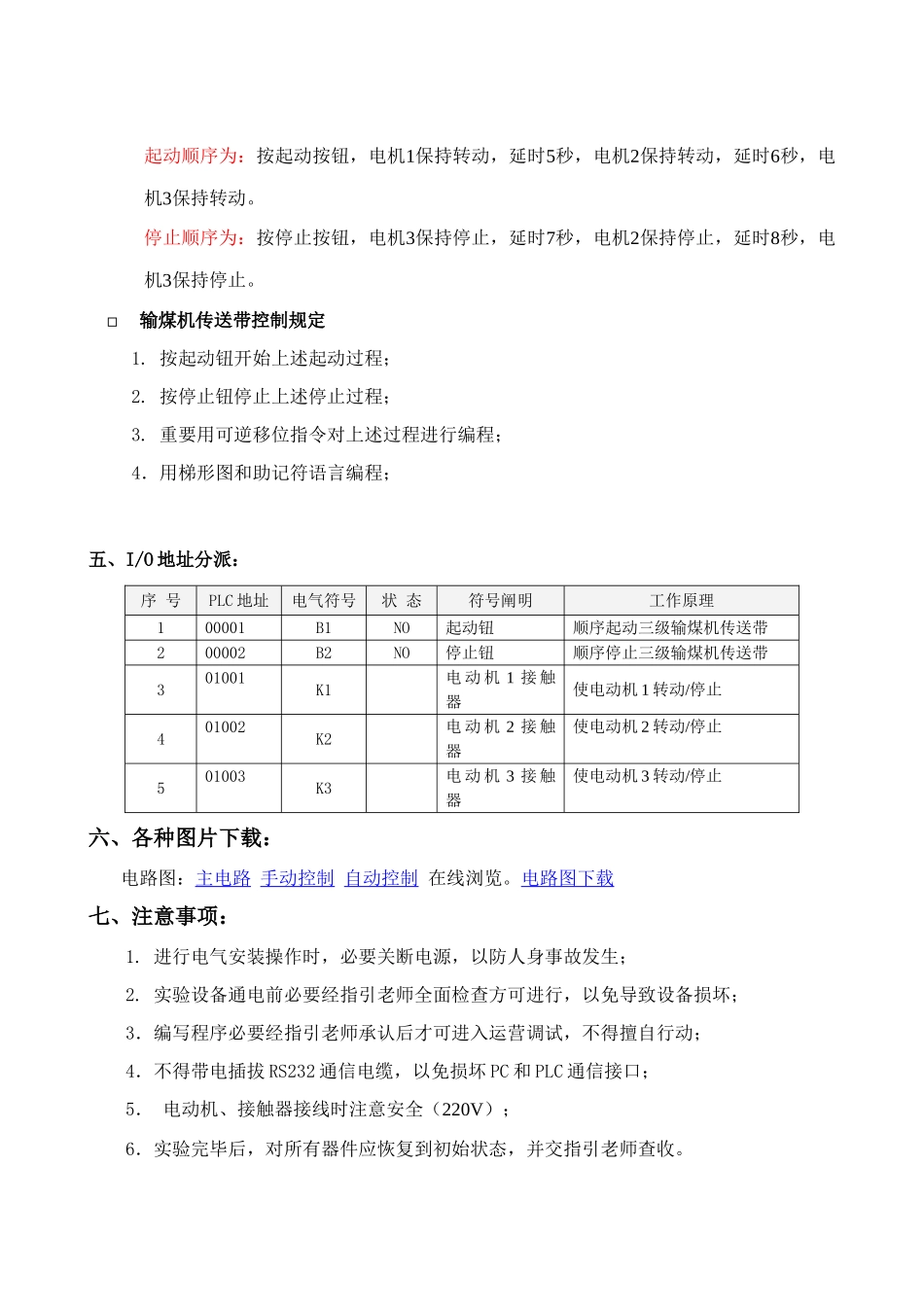

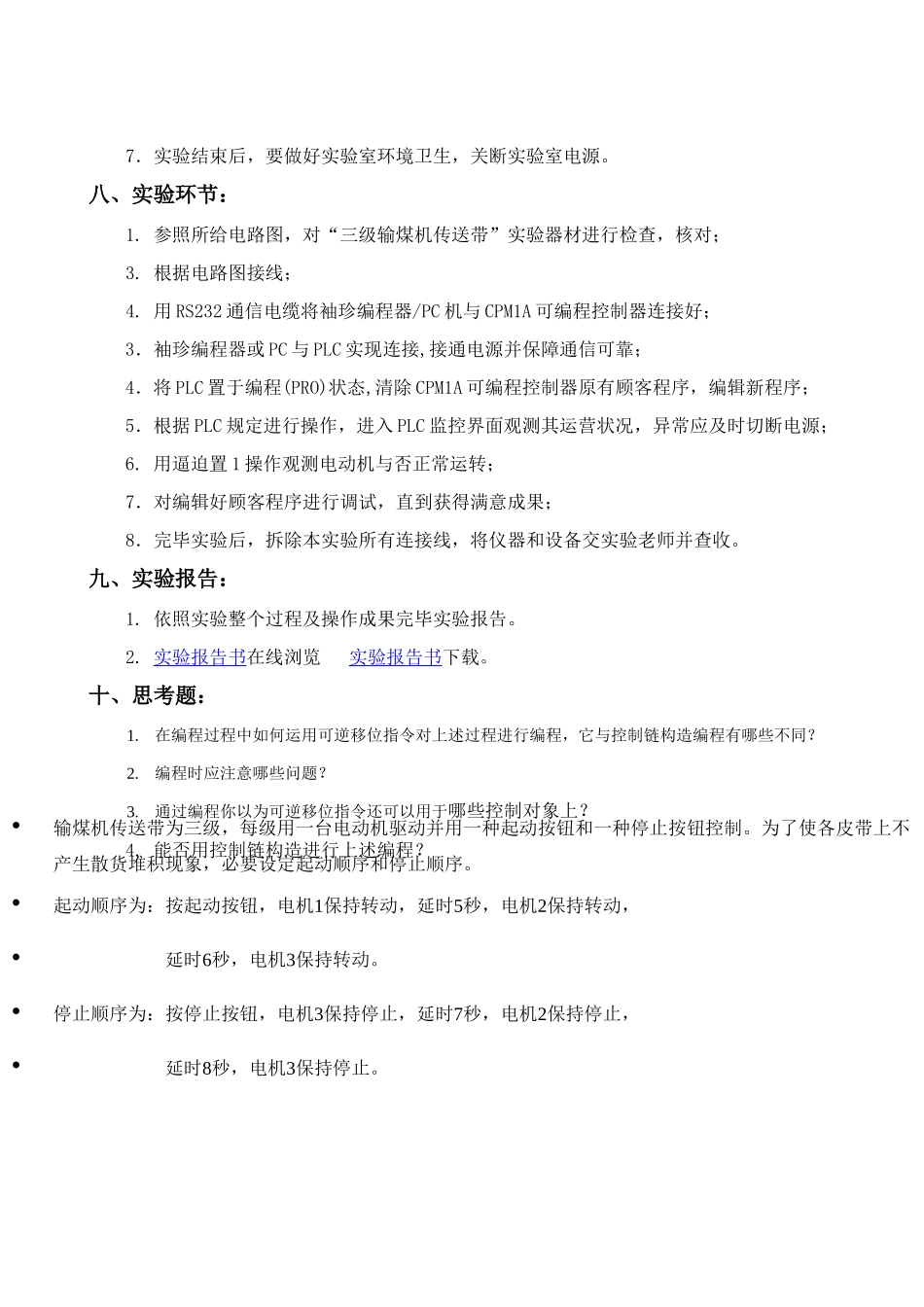

输煤机传送带控制系统一、实验目：1. 掌握 Omron-CPM1A 可编程控制器安装、I/O 接线、I/O 信号测试；2. 掌握 Omron-CPM1A 袖珍编程器、PC 机及可编程控制器操作；3. 掌握用 Omron-CPM1A 编程语言编程普通办法。二、预习要点：1. 仔细复习 PLC-CPM1A 硬件、编程指令及编程办法；2. 通过幻灯片演示及文字简介，理解实验内容；3. 依照实验规定安排实验途径，假如是小组实验，做好分工。三、实验器材：1. 可编程控制器一种（CPM1A-主机）；2. 实训板一块；3．袖珍编程器一种（PRO27）；4．编程软件 CX-PROGRAMMER-WIN98；5．RS232 电缆一根；6．电动机 3 个；7．接触器 3 个； 8．起动按钮和停止按钮各 1 只；9．所需连接导线及工具若干；10 数字万用表一块四、输煤机传送带起动及停止过程及控制规定：输煤机传送带图片 用一种起动按钮和一种停止按钮控制三级输煤机传送带，每级用一台电动机驱动。为了使各皮带上不产生散货堆积现象，必要设定起动顺序和停止顺序。输煤机传送带起动和停止过程起动顺序为：按起动按钮，电机1保持转动，延时5秒，电机2保持转动，延时6秒，电机3保持转动。停止顺序为：按停止按钮，电机3保持停止，延时7秒，电机2保持停止，延时8秒，电机3保持停止。输煤机传送带控制规定1. 按起动钮开始上述起动过程；2. 按停止钮停止上述停止过程；3. 重要用可逆移位指令对上述过程进行编程；4．用梯形图和助记符语言编程；五、I/O 地址分派：序 号PLC 地址电气符号状 态符号阐明工作原理100001B1NO起动钮顺序起动三级输煤机传送带200002B2NO停止钮顺序停止三级输煤机传送带301001K1电 动 机 1 接 触器使电动机 1 转动/停止401002K2电 动 机 2 接 触器使电动机 2 转动/停止501003K3电 动 机 3 接 触器使电动机 3 转动/停止六、各种图片下载：电路图：主电路 手动控制 自动控制 在线浏览。电路图下载七、注意事项：1. 进行电气安装操作时，必要关断电源，以防人身事故发生；2. 实验设备通电前必要经指引老师全面检查方可进行，以免导致设备损坏；3．编写程序必要经指引老师承认后才可进入运营调试，不得擅自行动；4．不得带电插拔 RS232 通信电缆，以免损坏 PC 和 PLC 通信接口；5． 电动机、接触器接线时注意安全（220V）；6．实验完毕后，对所有器件应恢复到初始状态，并交指引老师查收。7．实验结束后，要做好实验室环境卫生，关断实验室电源。八、实验...
