通州南山湖项目综合楼暖通设计

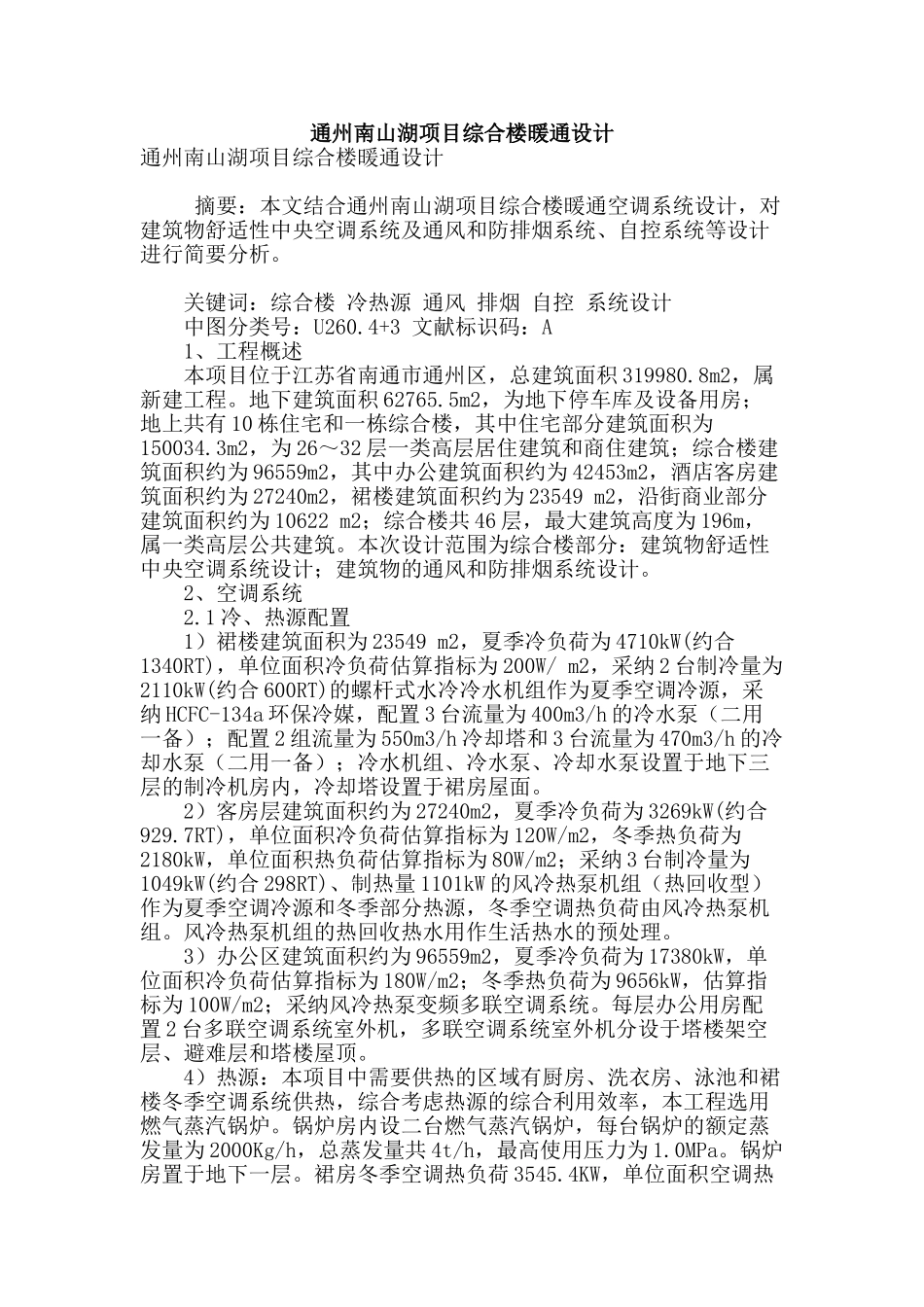

通州南山湖项目综合楼暖通设计通州南山湖项目综合楼暖通设计 摘要：本文结合通州南山湖项目综合楼暖通空调系统设计，对建筑物舒适性中央空调系统及通风和防排烟系统、自控系统等设计进行简要分析。 关键词：综合楼 冷热源 通风 排烟 自控 系统设计 中图分类号：U260.4+3 文献标识码：A 1、工程概述 本项目位于江苏省南通市通州区，总建筑面积 319980.8m2，属新建工程。地下建筑面积 62765.5m2，为地下停车库及设备用房；地上共有 10 栋住宅和一栋综合楼，其中住宅部分建筑面积为150034.3m2，为 26～32 层一类高层居住建筑和商住建筑；综合楼建筑面积约为 96559m2，其中办公建筑面积约为 42453m2，酒店客房建筑面积约为 27240m2，裙楼建筑面积约为 23549 m2，沿街商业部分建筑面积约为 10622 m2；综合楼共 46 层，最大建筑高度为 196m，属一类高层公共建筑。本次设计范围为综合楼部分：建筑物舒适性中央空调系统设计；建筑物的通风和防排烟系统设计。 2、空调系统 2.1 冷、热源配置 1）裙楼建筑面积为 23549 m2，夏季冷负荷为 4710kW(约合1340RT)，单位面积冷负荷估算指标为 200W/ m2，采纳 2 台制冷量为2110kW(约合 600RT)的螺杆式水冷冷水机组作为夏季空调冷源，采纳 HCFC-134a 环保冷媒，配置 3 台流量为 400m3/h 的冷水泵（二用一备）；配置 2 组流量为 550m3/h 冷却塔和 3 台流量为 470m3/h 的冷却水泵（二用一备）；冷水机组、冷水泵、冷却水泵设置于地下三层的制冷机房内，冷却塔设置于裙房屋面。 2）客房层建筑面积约为 27240m2，夏季冷负荷为 3269kW(约合929.7RT)，单位面积冷负荷估算指标为 120W/m2，冬季热负荷为2180kW，单位面积热负荷估算指标为 80W/m2；采纳 3 台制冷量为1049kW(约合 298RT)、制热量 1101kW 的风冷热泵机组（热回收型）作为夏季空调冷源和冬季部分热源，冬季空调热负荷由风冷热泵机组。风冷热泵机组的热回收热水用作生活热水的预处理。 3）办公区建筑面积约为 96559m2，夏季冷负荷为 17380kW，单位面积冷负荷估算指标为 180W/m2；冬季热负荷为 9656kW，估算指标为 100W/m2；采纳风冷热泵变频多联空调系统。每层办公用房配置 2 台多联空调系统室外机，多联空调系统室外机分设于塔楼架空层、避难层和塔楼屋顶。 4）热源：本项目中需要供热的区域有厨房、洗衣房、泳池和裙楼冬季空调系统供热，综合考虑热源的综合利用效率，本工程选用燃气蒸汽...
