都江堰市工业集中发展区基础设施配套工程（一期）施工旁站监理细则

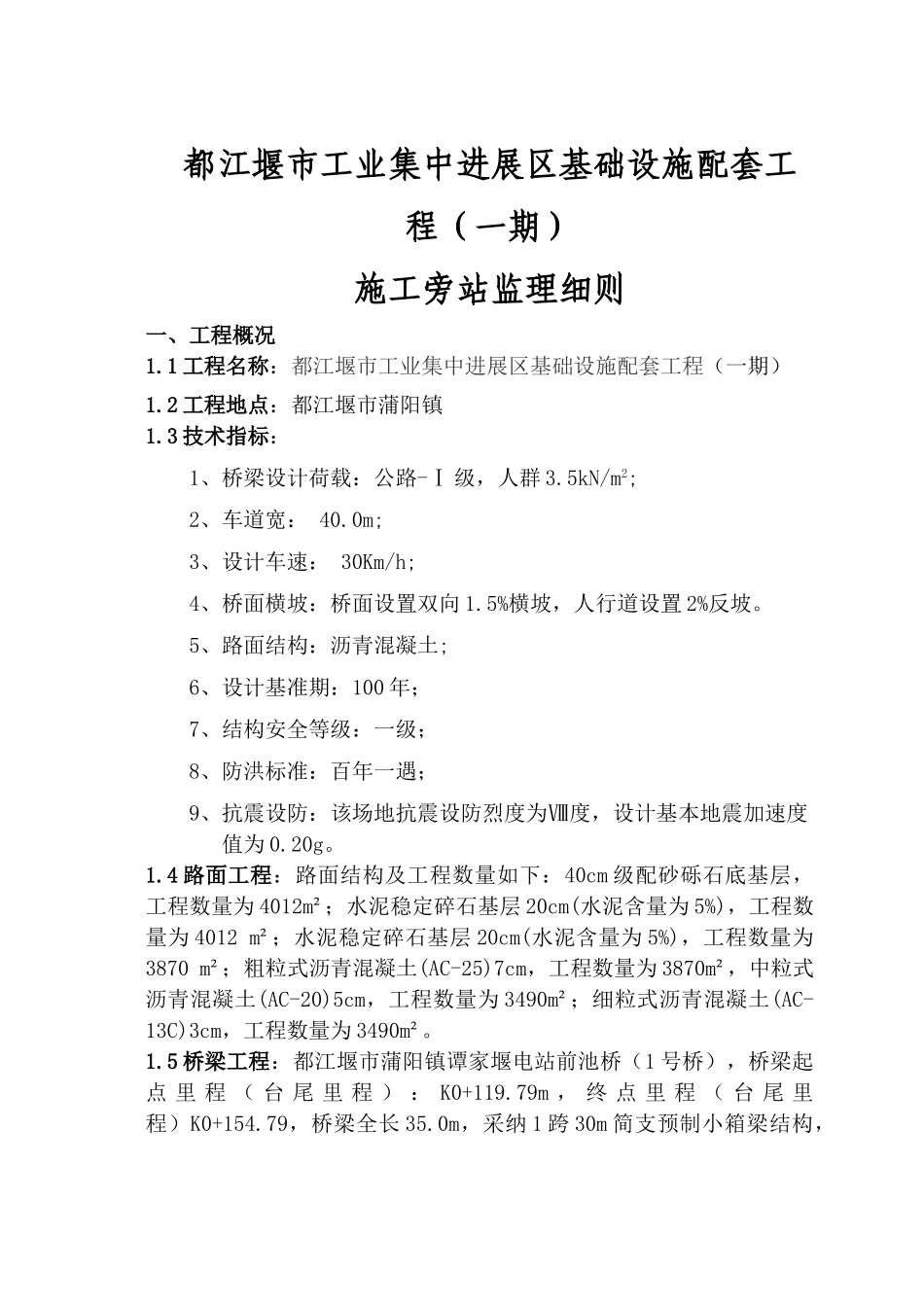

都江堰市工业集中进展区基础设施配套工程（一期）施工旁站监理细则一、工程概况1.1 工程名称：都江堰市工业集中进展区基础设施配套工程（一期）1.2 工程地点：都江堰市蒲阳镇1.3 技术指标：1、桥梁设计荷载：公路-Ⅰ 级，人群 3.5kN/m2;2、车道宽： 40.0m;3、设计车速： 30Km/h;4、桥面横坡：桥面设置双向 1.5%横坡，人行道设置 2%反坡。5、路面结构：沥青混凝土;6、设计基准期：100 年；7、结构安全等级：一级；8、防洪标准：百年一遇；9、抗震设防：该场地抗震设防烈度为Ⅷ度，设计基本地震加速度值为 0.20g。1.4 路面工程：路面结构及工程数量如下：40cm 级配砂砾石底基层，工程数量为 4012m²；水泥稳定碎石基层 20cm(水泥含量为 5%)，工程数量为 4012 m²；水泥稳定碎石基层 20cm(水泥含量为 5%)，工程数量为3870 m²；粗粒式沥青混凝土(AC-25)7cm，工程数量为 3870m²，中粒式沥青混凝土(AC-20)5cm，工程数量为 3490m²；细粒式沥青混凝土(AC-13C)3cm，工程数量为 3490m²。1.5 桥梁工程：都江堰市蒲阳镇谭家堰电站前池桥（1 号桥），桥梁起点 里 程 （ 台 尾 里 程 ） ： K0+119.79m ， 终 点 里 程 （ 台 尾 里程）K0+154.79，桥梁全长 35.0m，采纳 1 跨 30m 简支预制小箱梁结构，桥 面 宽 24m ， 基 础 形 式 拟 采 纳 桩 基 础 ， 按 公 路 -I 级 ， 设 计 车 速30km/h。都江堰市蒲阳镇物流通道谭家堰电站尾水桥（2 号桥），都江堰市蒲阳镇拉法基大道蒲阳河桥（2 号桥），桥梁起点里程（台尾里程）： K0+194.09m，终点里程（台尾里程）K0+246.09m，桥梁全长 55.0m，桥梁径跨径为 2 跨 25m 简支，桥面宽 24m，基础形式拟采纳桩基础按公路-I级，设计车速 30km/h。都江堰市蒲阳镇物流通道谭家堰电站尾水桥（3 号桥），桥梁起点里 程 （ 台 尾 里 程 ） ： K0+136.57m ， 终 点 里 程 （ 台 尾 里程）K0+171.57m，桥梁全长 35.0m，采桥跨跨径 30m，桥面宽 40m，基础形式拟采纳桩基础，按公路-I级，设计车速 30km/h。都江堰市蒲阳镇物流通道谭家堰电站尾水桥（4 号桥），桥梁起点里 程 （ 台 尾 里 程 ） ： K0+358.301 ， 终 点 里 程 （ 台 尾 里程）k0+423.301m，桥梁全长 65.0m，采纳 2 跨 30m 简支小箱梁结构与线路斜交角为 20°，桥面宽 40m，基础形式拟采纳桩基础，按公路-I级，设计车速 30...
