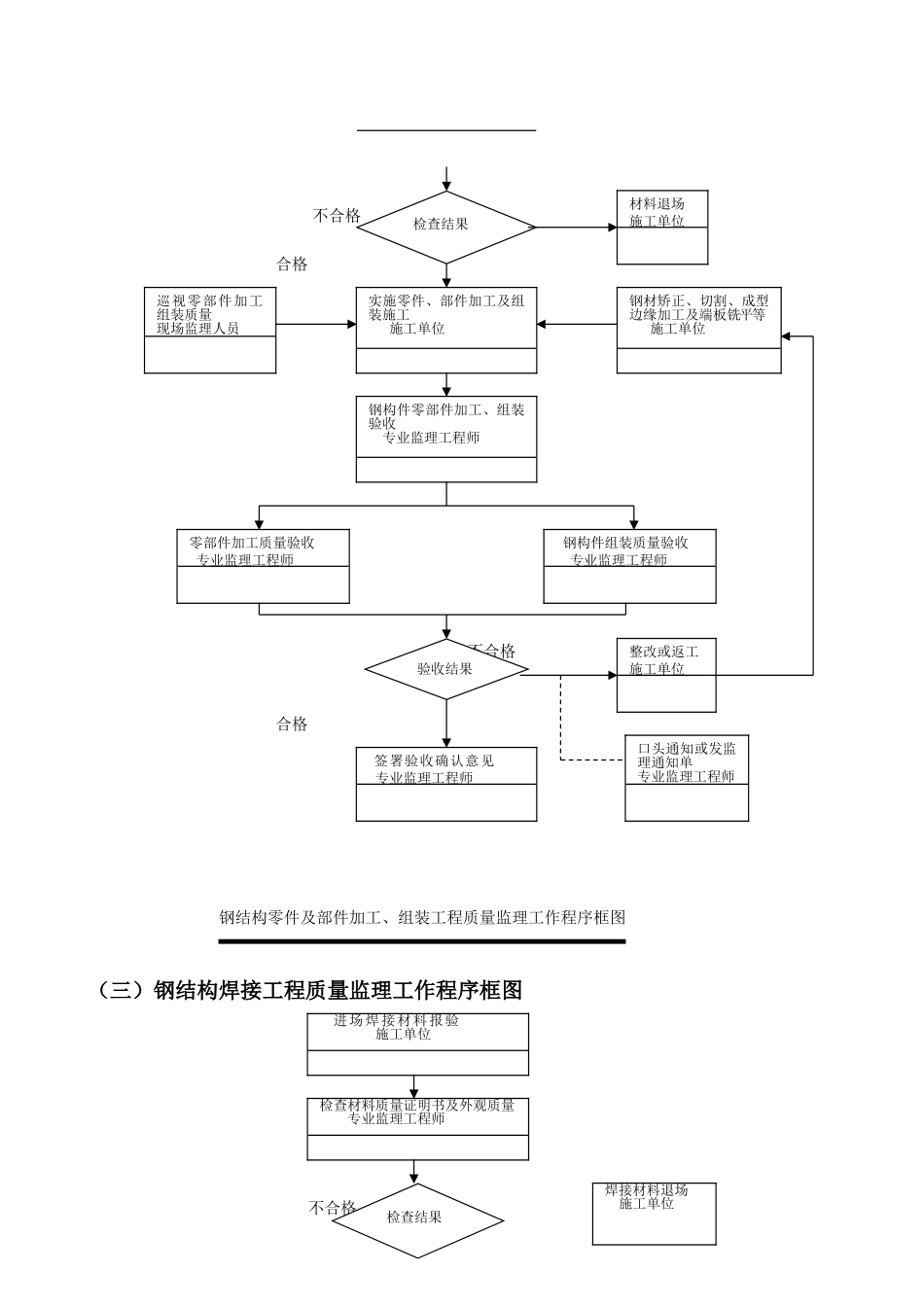

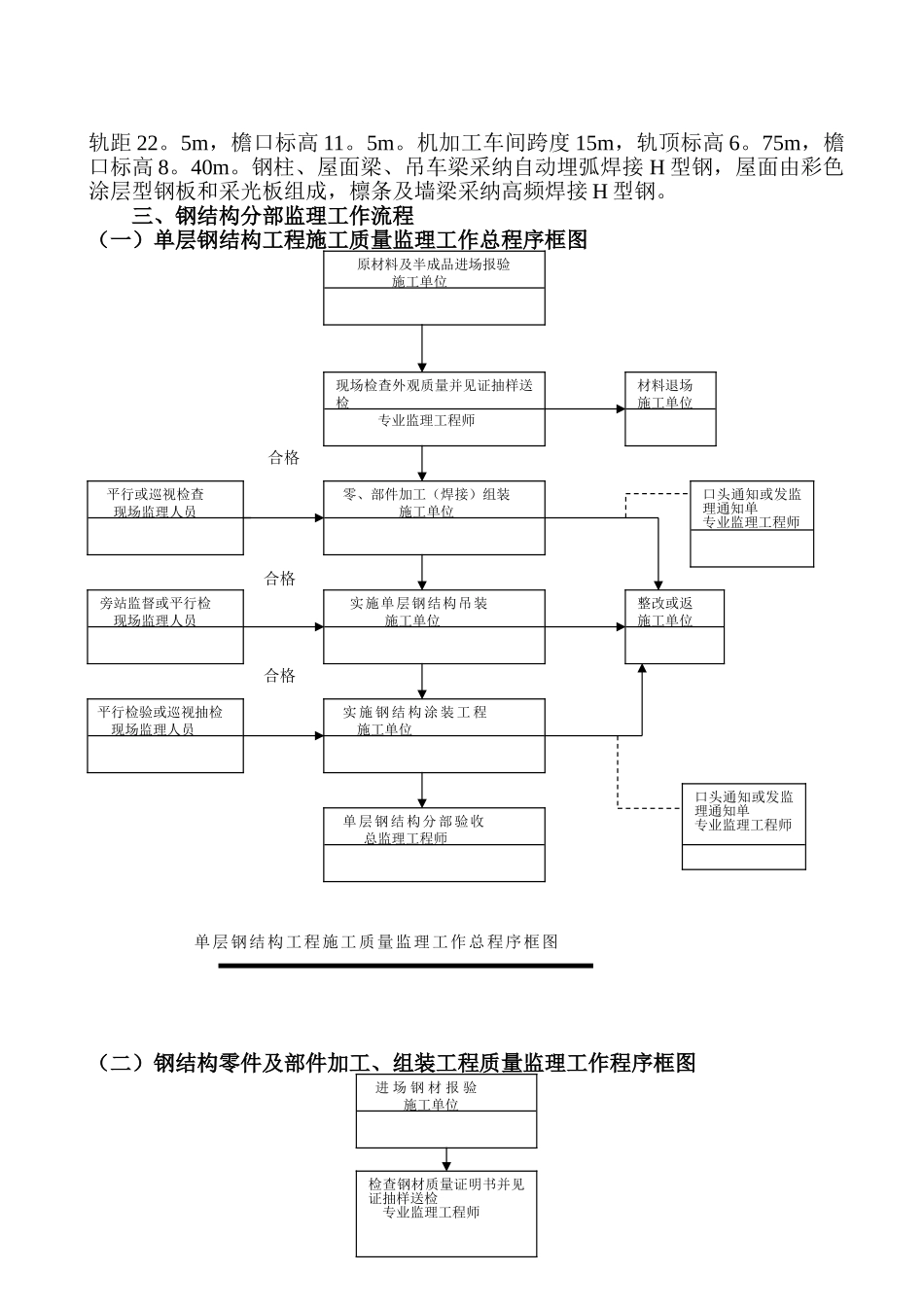

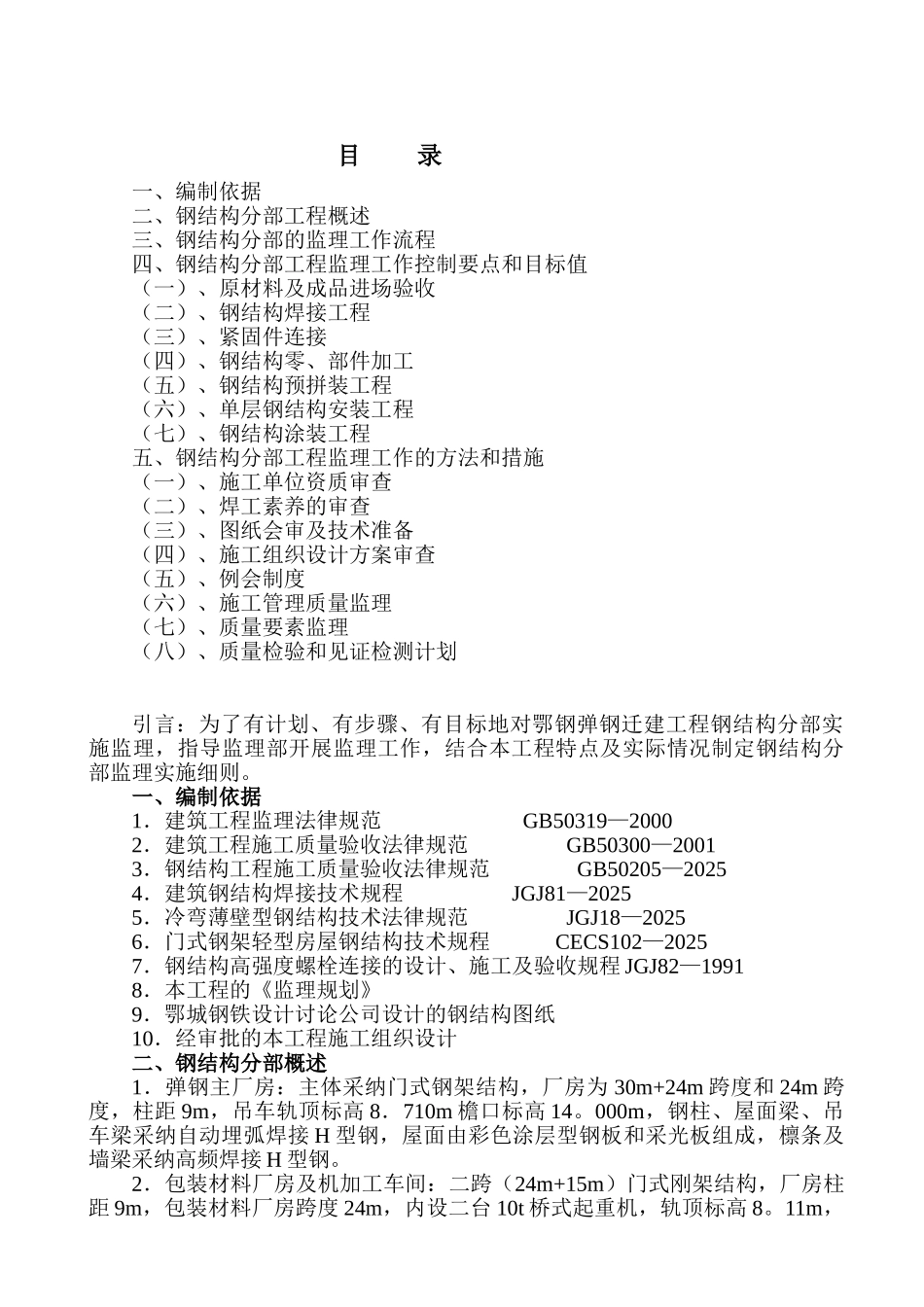

目 录一、编制依据二、钢结构分部工程概述三、钢结构分部的监理工作流程四、钢结构分部工程监理工作控制要点和目标值（一）、原材料及成品进场验收（二）、钢结构焊接工程（三）、紧固件连接（四）、钢结构零、部件加工（五）、钢结构预拼装工程（六）、单层钢结构安装工程（七）、钢结构涂装工程五、钢结构分部工程监理工作的方法和措施（一）、施工单位资质审查（二）、焊工素养的审查（三）、图纸会审及技术准备（四）、施工组织设计方案审查（五）、例会制度（六）、施工管理质量监理（七）、质量要素监理（八）、质量检验和见证检测计划引言：为了有计划、有步骤、有目标地对鄂钢弹钢迁建工程钢结构分部实施监理，指导监理部开展监理工作，结合本工程特点及实际情况制定钢结构分部监理实施细则。一、编制依据1．建筑工程监理法律规范 GB50319—20002．建筑工程施工质量验收法律规范 GB50300—20013．钢结构工程施工质量验收法律规范 GB50205—20254．建筑钢结构焊接技术规程 JGJ81—20255．冷弯薄壁型钢结构技术法律规范 JGJ18—20256．门式钢架轻型房屋钢结构技术规程 CECS102—20257．钢结构高强度螺栓连接的设计、施工及验收规程 JGJ82—19918．本工程的《监理规划》9．鄂城钢铁设计讨论公司设计的钢结构图纸10．经审批的本工程施工组织设计二、钢结构分部概述1．弹钢主厂房：主体采纳门式钢架结构，厂房为 30m+24m 跨度和 24m 跨度，柱距 9m，吊车轨顶标高 8．710m 檐口标高 14。000m，钢柱、屋面梁、吊车梁采纳自动埋弧焊接 H 型钢，屋面由彩色涂层型钢板和采光板组成，檩条及墙梁采纳高频焊接 H 型钢。2．包装材料厂房及机加工车间：二跨（24m+15m）门式刚架结构，厂房柱距 9m，包装材料厂房跨度 24m，内设二台 10t 桥式起重机，轨顶标高 8。11m，轨距 22。5m，檐口标高 11。5m。机加工车间跨度 15m，轨顶标高 6。75m，檐口标高 8。40m。钢柱、屋面梁、吊车梁采纳自动埋弧焊接 H 型钢，屋面由彩色涂层型钢板和采光板组成，檩条及墙梁采纳高频焊接 H 型钢。三、钢结构分部监理工作流程 （一）单层钢结构工程施工质量监理工作总程序框图 不合格 合格品 不合格 合格 不合格 合格 品 不合格 单层钢结构工程施工质量监理工作总程序框图 （二）钢结构零件及部件加工、组装工程质量监理工作程序框图原材料及半成品进场报验施工单位现场检查外观质量并见证抽样送检专业监理工程师零、部件加工（焊...
