钢结构制作工程实施细则

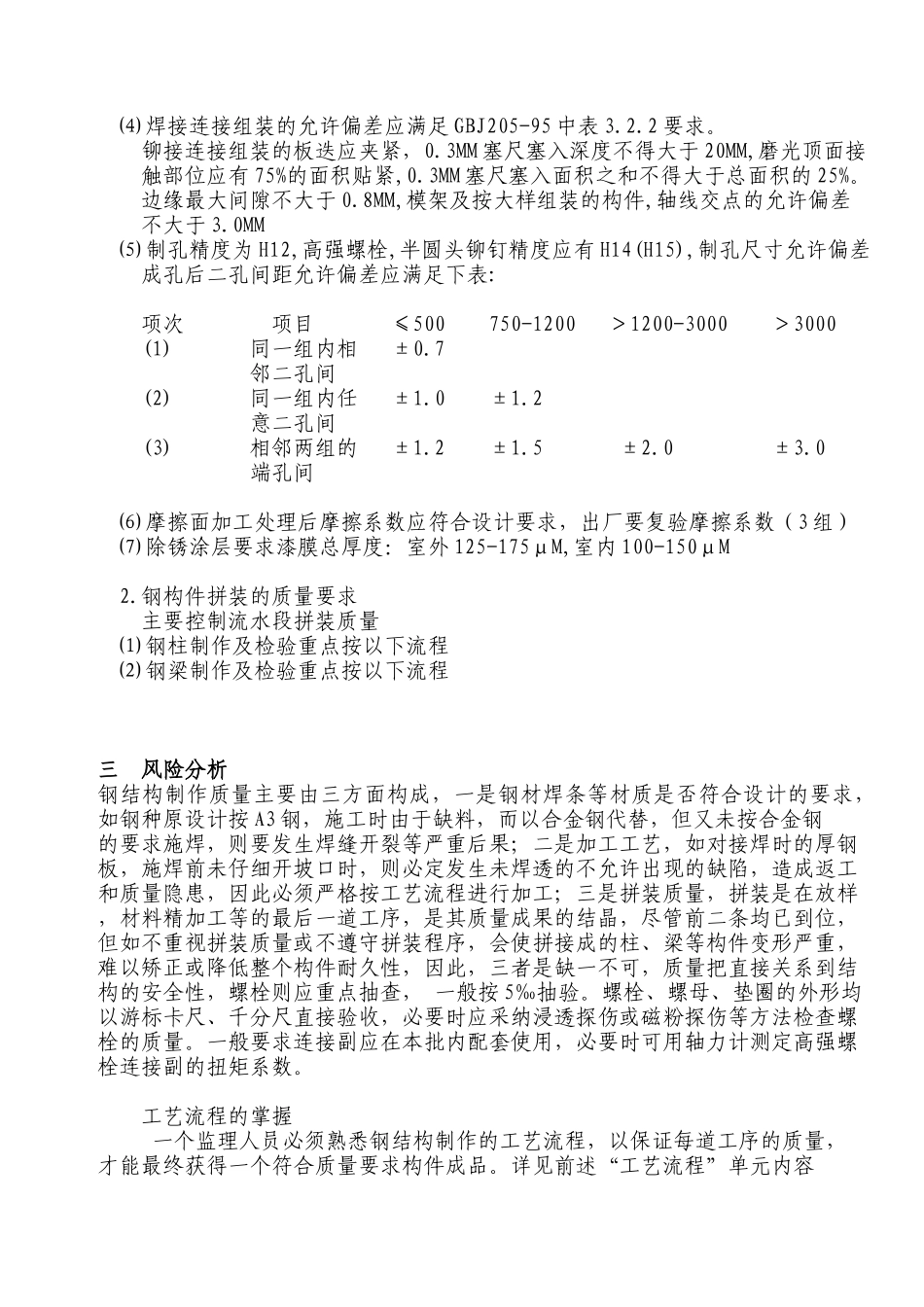

钢结构制作工程实施细则一 工艺流程二 质量标准(一)依据标准 应符合国家标准 GBJ17-88《钢结构设计法律规范》 GBJ205-95《钢结构工程施工及验收法律规范》 GB50221-95《钢结构工程质量检验评定标准》(二)质量要求 1.另件加工质量要求 ⑴ 钢材、螺栓等的成份，强度均应符合设计要求 ⑵ 材料和切割的标准允许偏差：手工切割±2.0MM;自动、半自动切割±1.5MM; 精切±1.0MM ⑶ 钢材校正后允许偏差应满足 GBJ205-95 中表 3.2.2 要求 ⑷ 焊接连接组装的允许偏差应满足 GBJ205-95 中表 3.2.2 要求。 铆接连接组装的板迭应夹紧，0.3MM 塞尺塞入深度不得大于 20MM,磨光顶面接 触部位应有 75%的面积贴紧,0.3MM 塞尺塞入面积之和不得大于总面积的 25%。 边缘最大间隙不大于 0.8MM,模架及按大样组装的构件,轴线交点的允许偏差 不大于 3.0MM ⑸ 制孔精度为 H12,高强螺栓,半圆头铆钉精度应有 H14(H15),制孔尺寸允许偏差 成孔后二孔间距允许偏差应满足下表: 项次 项目 ≤500 750-1200 ＞1200-3000 ＞3000 (1) 同一组内相 ±0.7 邻二孔间 (2) 同一组内任 ±1.0 ±1.2 意二孔间 (3) 相邻两组的 ±1.2 ±1.5 ±2.0 ±3.0 端孔间 ⑹ 摩擦面加工处理后摩擦系数应符合设计要求，出厂要复验摩擦系数（3 组） ⑺ 除锈涂层要求漆膜总厚度：室外 125-175μM,室内 100-150μM 2.钢构件拼装的质量要求 主要控制流水段拼装质量 ⑴ 钢柱制作及检验重点按以下流程 ⑵ 钢梁制作及检验重点按以下流程 三 风险分析钢结构制作质量主要由三方面构成，一是钢材焊条等材质是否符合设计的要求，如钢种原设计按 A3 钢，施工时由于缺料，而以合金钢代替，但又未按合金钢的要求施焊，则要发生焊缝开裂等严重后果；二是加工工艺，如对接焊时的厚钢板，施焊前未仔细开坡口时，则必定发生未焊透的不允许出现的缺陷，造成返工和质量隐患，因此必须严格按工艺流程进行加工；三是拼装质量，拼装是在放样，材料精加工等的最后一道工序，是其质量成果的结晶，尽管前二条均已到位，但如不重视拼装质量或不遵守拼装程序，会使拼接成的柱、梁等构件变形严重，难以矫正或降低整个构件耐久性，因此，三者是缺一不可，质量把直接关系到结构的安全性，螺栓则应重点抽查， 一般按 5‰抽验。螺栓、螺母、垫圈的外形均以游标卡尺、千分尺直接验收，必要时应采纳浸透探伤或磁粉探伤等方法检查螺栓的质量。一般要求连接副应在...
