防火门规格型号、尺寸计算

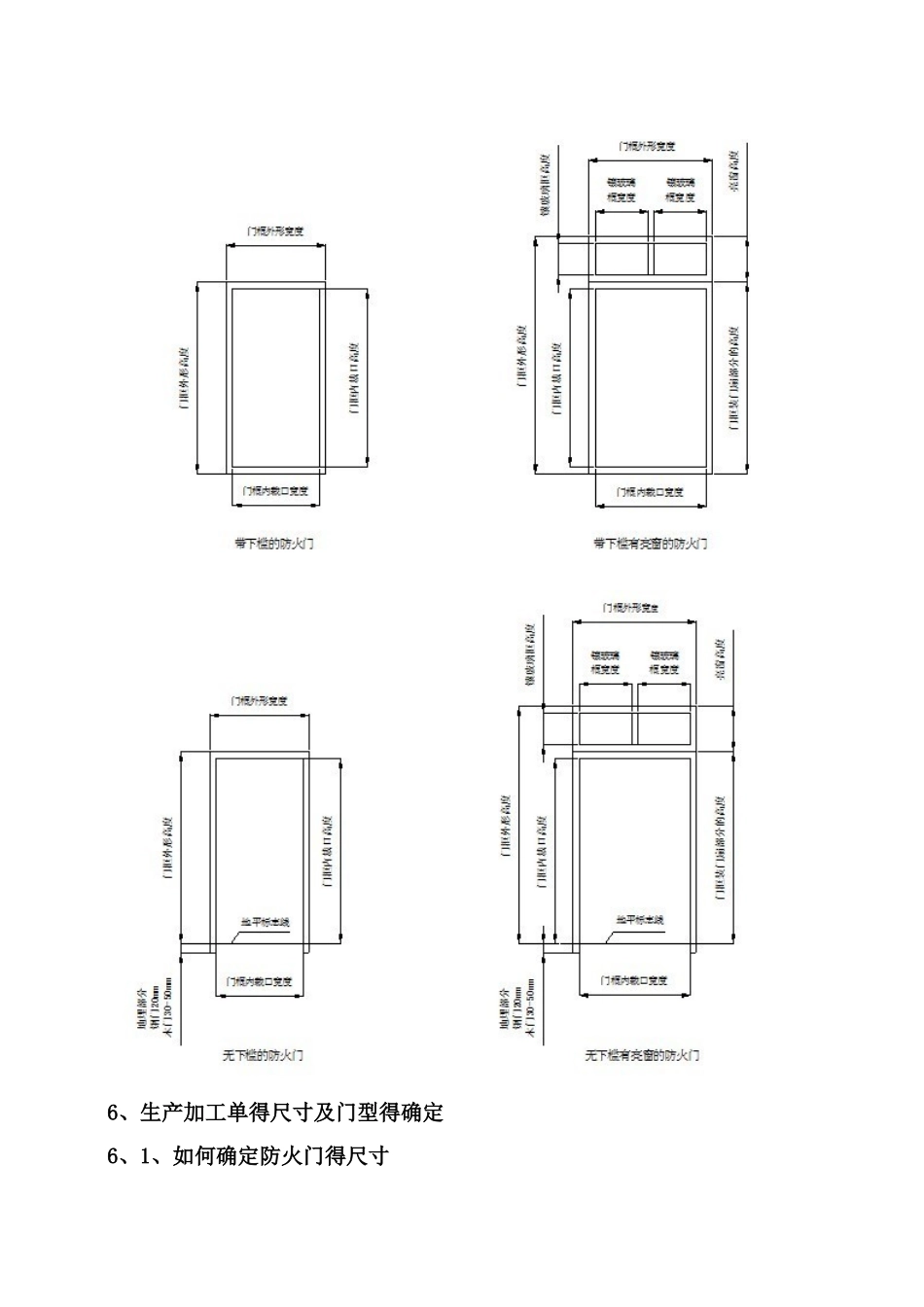

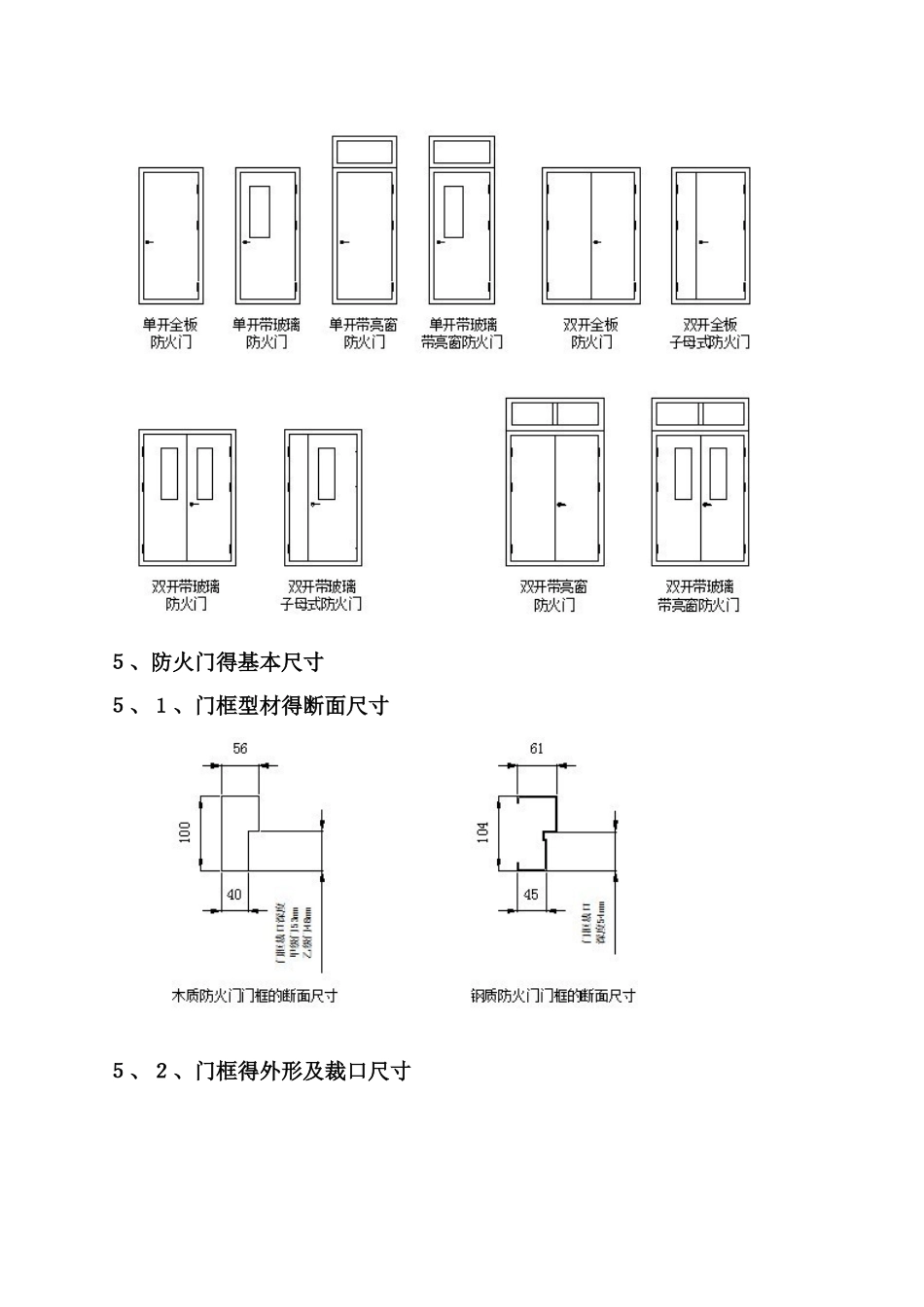

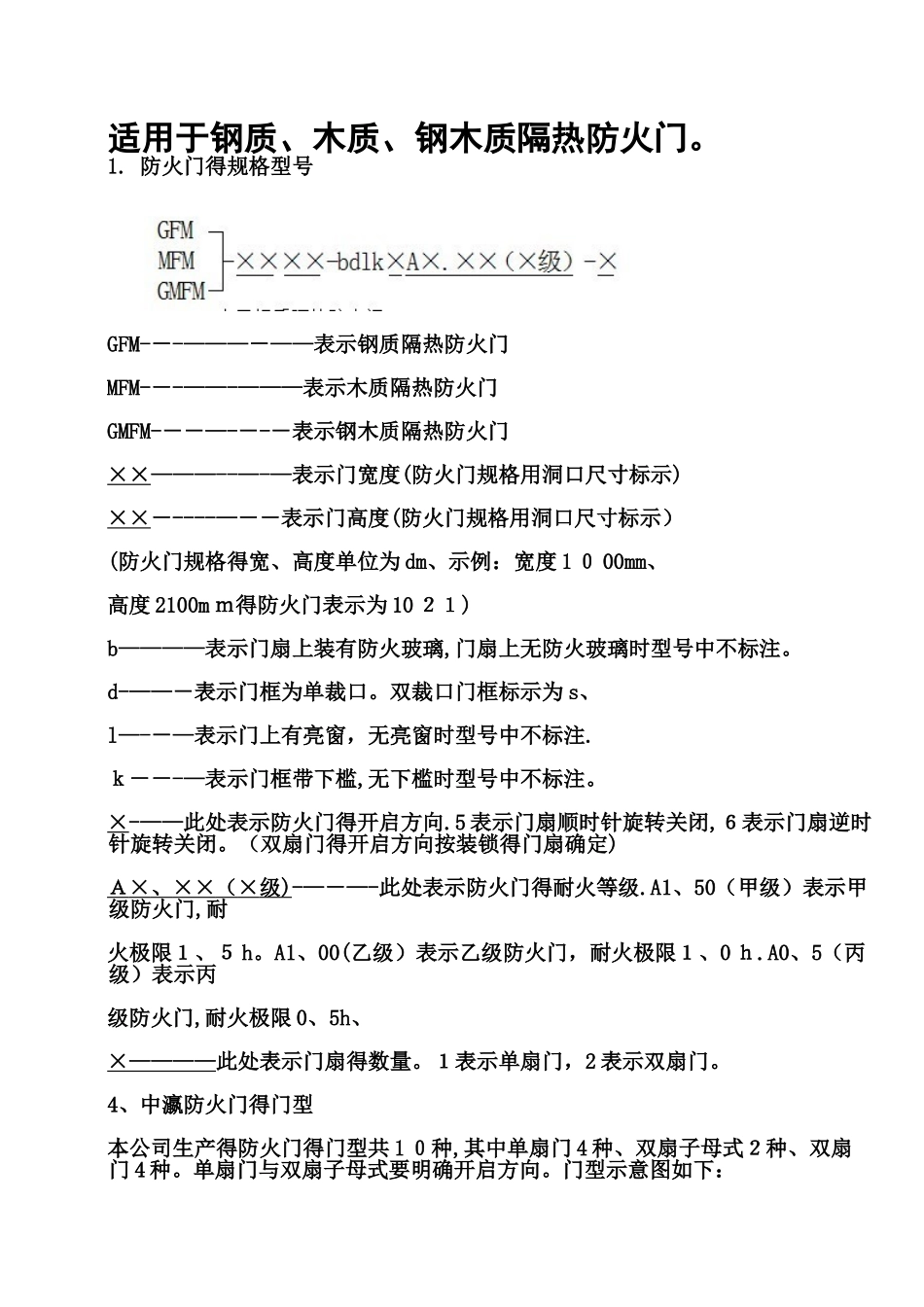

适用于钢质、木质、钢木质隔热防火门。1. 防火门得规格型号GFM-－-———－——表示钢质隔热防火门MFM-－-——-———表示木质隔热防火门GMFM-－－—-－-－表示钢木质隔热防火门××———--—-—表示门宽度(防火门规格用洞口尺寸标示)××－----—－－表示门高度(防火门规格用洞口尺寸标示）(防火门规格得宽、高度单位为 dm、示例：宽度 1 ０ 00mm、高度 2100m ｍ得防火门表示为 10 ２１)b————表示门扇上装有防火玻璃,门扇上无防火玻璃时型号中不标注。d-——－表示门框为单裁口。双裁口门框标示为 s、l—-－—表示门上有亮窗，无亮窗时型号中不标注.ｋ－－-—表示门框带下槛,无下槛时型号中不标注。×-——此处表示防火门得开启方向.5 表示门扇顺时针旋转关闭,６表示门扇逆时针旋转关闭。（双扇门得开启方向按装锁得门扇确定)Ａ × 、 ×× （ × 级 ) -—－—-此处表示防火门得耐火等级.A1、50（甲级）表示甲级防火门,耐火极限１、５ h。A1、00(乙级）表示乙级防火门，耐火极限１、0 ｈ.A0、5（丙级）表示丙级防火门,耐火极限 0、5h、×————此处表示门扇得数量。１表示单扇门，2 表示双扇门。4、中瀛防火门得门型本公司生产得防火门得门型共 1 ０种,其中单扇门 4 种、双扇子母式２种、双扇门 4 种。单扇门与双扇子母式要明确开启方向。门型示意图如下：５、防火门得基本尺寸５、１、门框型材得断面尺寸５、２、门框得外形及裁口尺寸6、生产加工单得尺寸及门型得确定6、1、如何确定防火门得尺寸防火门得尺寸就是依据门洞尺寸确定得。门洞尺寸在建筑施工图得门窗表中可以查出。建筑施工图得平面图中标出了防火门得安装位置及防火门得编号,如：FM 甲 1-－——-FM 乙１－——--FM 丙１———--等.相应编号得防火门在门窗表可以查到洞口尺寸与采纳得图集编号以及总数量与分层数量。还应注意备注栏中得说明,如管道井门得门洞高度标为 2100㎜，但在备注中标注洞口下部有 100㎜或１ 20㎜得台阶,这样洞口得实际高度只有１ 900㎜。防火门加工得宽度尺寸为洞口尺寸-20mm防火门加工得高度尺寸为洞口尺寸-１ 0mm6、2、如何确定防火门得门型门型就是指防火门 ①就是单开门还就是双开门② 双开门就是对开还就是大小扇(也称子母门)③ 门上有没有亮窗④ 门扇上有没有玻璃 ⑤ 门扇得开启方向（要在建筑施工图得平面图中一个一个得查找，有得门窗表采纳得图集能确定门得开启方向） 防火门得门型按建施图门窗...
