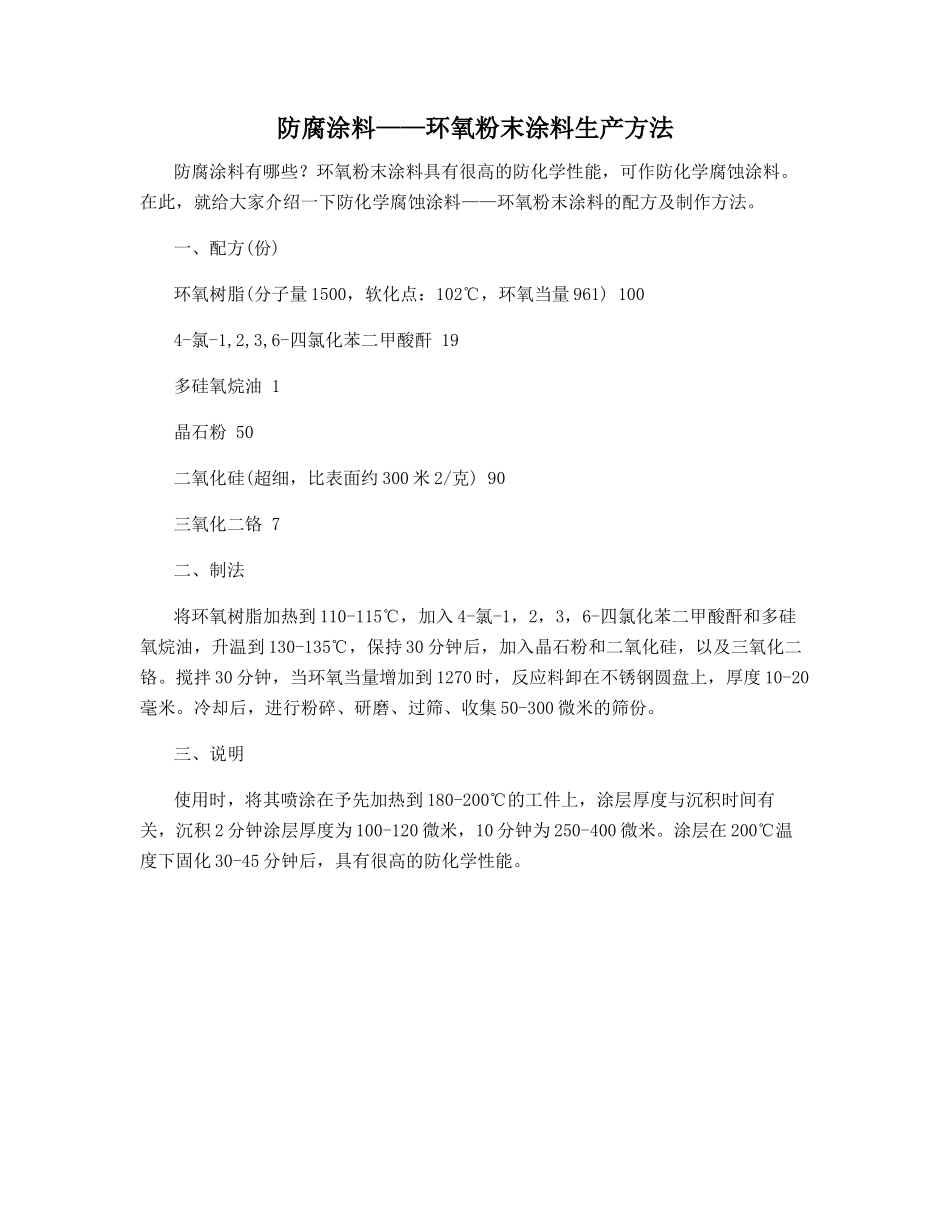

防腐涂料——环氧粉末涂料生产方法防腐涂料有哪些？环氧粉末涂料具有很高的防化学性能，可作防化学腐蚀涂料。在此，就给大家介绍一下防化学腐蚀涂料——环氧粉末涂料的配方及制作方法。一、配方(份)环氧树脂(分子量 1500，软化点：102℃，环氧当量 961) 1004-氯-1,2,3,6-四氯化苯二甲酸酐 19多硅氧烷油 1晶石粉 50二氧化硅(超细，比表面约 300 米 2/克) 90三氧化二铬 7二、制法将环氧树脂加热到 110-115℃，加入 4-氯-1，2，3，6-四氯化苯二甲酸酐和多硅氧烷油，升温到 130-135℃，保持 30 分钟后，加入晶石粉和二氧化硅，以及三氧化二铬。搅拌 30 分钟，当环氧当量增加到 1270 时，反应料卸在不锈钢圆盘上，厚度 10-20毫米。冷却后，进行粉碎、研磨、过筛、收集 50-300 微米的筛份。三、说明使用时，将其喷涂在予先加热到 180-200℃的工件上，涂层厚度与沉积时间有关，沉积 2 分钟涂层厚度为 100-120 微米，10 分钟为 250-400 微米。涂层在 200℃温度下固化 30-45 分钟后，具有很高的防化学性能。
