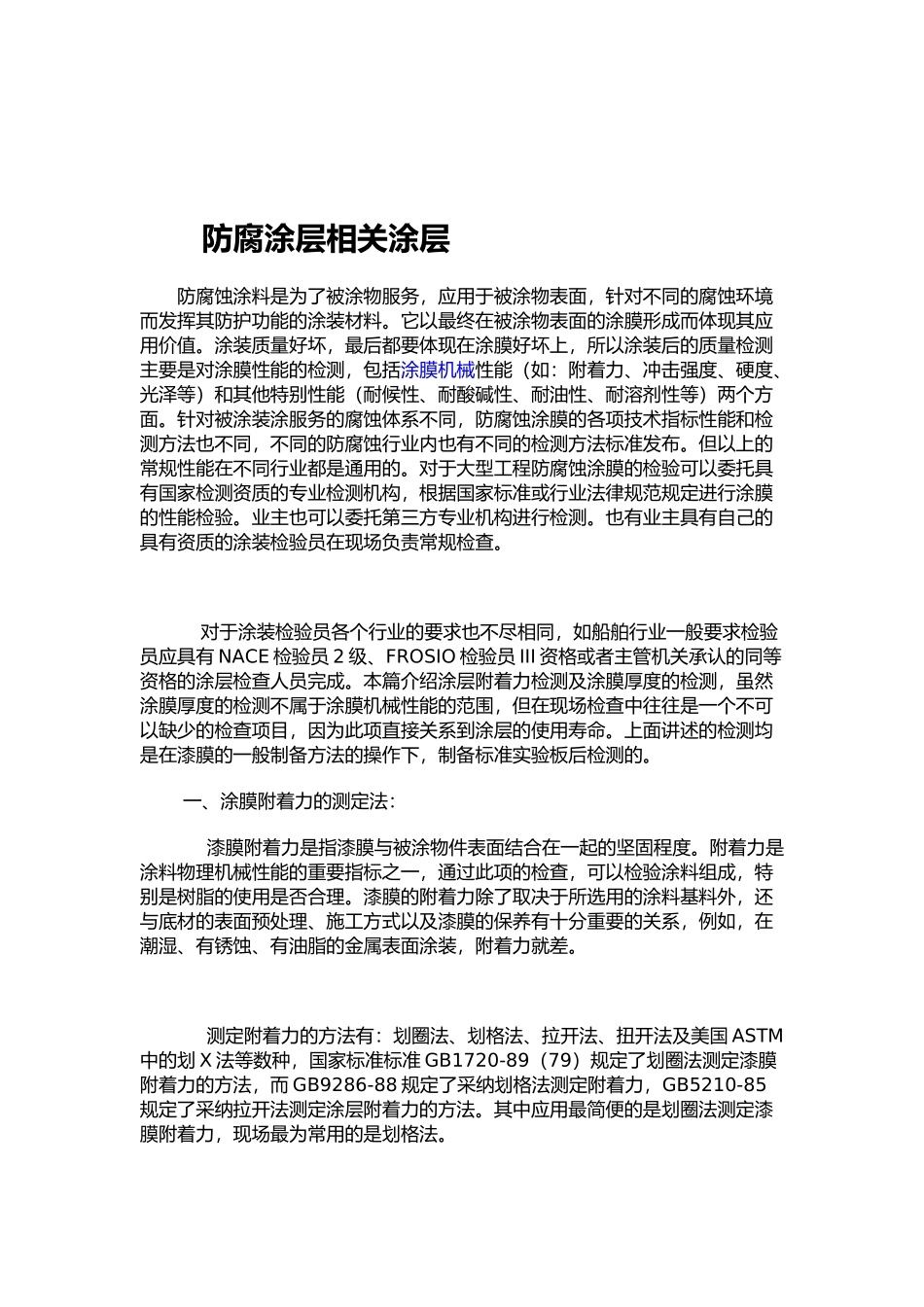

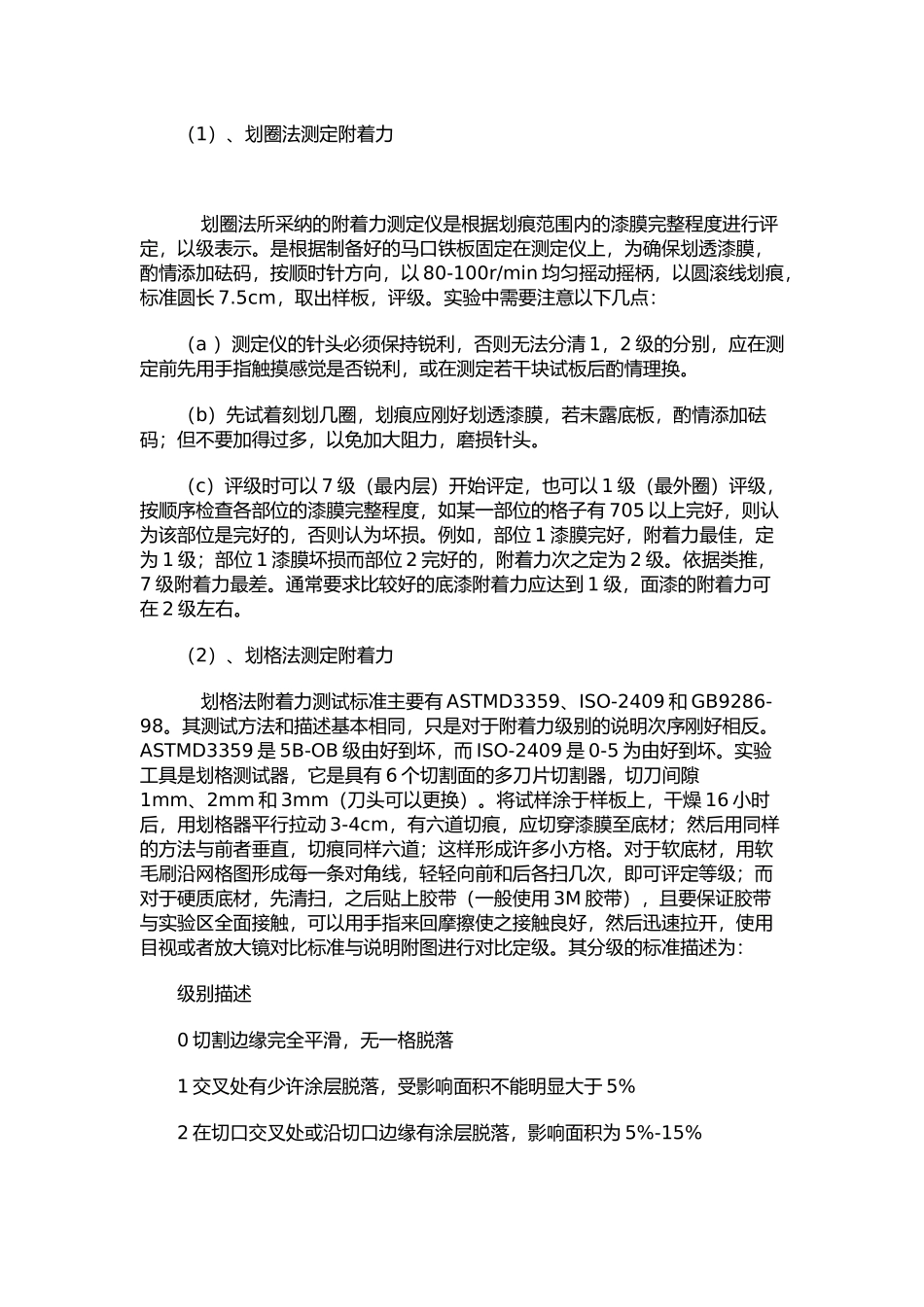

防腐涂层相关涂层防腐蚀涂料是为了被涂物服务，应用于被涂物表面，针对不同的腐蚀环境而发挥其防护功能的涂装材料。它以最终在被涂物表面的涂膜形成而体现其应用价值。涂装质量好坏，最后都要体现在涂膜好坏上，所以涂装后的质量检测主要是对涂膜性能的检测，包括涂膜机械性能（如：附着力、冲击强度、硬度、光泽等）和其他特别性能（耐候性、耐酸碱性、耐油性、耐溶剂性等）两个方面。针对被涂装涂服务的腐蚀体系不同，防腐蚀涂膜的各项技术指标性能和检测方法也不同，不同的防腐蚀行业内也有不同的检测方法标准发布。但以上的常规性能在不同行业都是通用的。对于大型工程防腐蚀涂膜的检验可以委托具有国家检测资质的专业检测机构，根据国家标准或行业法律规范规定进行涂膜的性能检验。业主也可以委托第三方专业机构进行检测。也有业主具有自己的具有资质的涂装检验员在现场负责常规检查。 对于涂装检验员各个行业的要求也不尽相同，如船舶行业一般要求检验员应具有 NACE 检验员 2 级、FROSIO 检验员 III 资格或者主管机关承认的同等资格的涂层检查人员完成。本篇介绍涂层附着力检测及涂膜厚度的检测，虽然涂膜厚度的检测不属于涂膜机械性能的范围，但在现场检查中往往是一个不可以缺少的检查项目，因为此项直接关系到涂层的使用寿命。上面讲述的检测均是在漆膜的一般制备方法的操作下，制备标准实验板后检测的。 一、涂膜附着力的测定法： 漆膜附着力是指漆膜与被涂物件表面结合在一起的坚固程度。附着力是涂料物理机械性能的重要指标之一，通过此项的检查，可以检验涂料组成，特别是树脂的使用是否合理。漆膜的附着力除了取决于所选用的涂料基料外，还与底材的表面预处理、施工方式以及漆膜的保养有十分重要的关系，例如，在潮湿、有锈蚀、有油脂的金属表面涂装，附着力就差。 测定附着力的方法有：划圈法、划格法、拉开法、扭开法及美国 ASTM中的划 X 法等数种，国家标准标准 GB1720-89（79）规定了划圈法测定漆膜附着力的方法，而 GB9286-88 规定了采纳划格法测定附着力，GB5210-85规定了采纳拉开法测定涂层附着力的方法。其中应用最简便的是划圈法测定漆膜附着力，现场最为常用的是划格法。 （1）、划圈法测定附着力 划圈法所采纳的附着力测定仪是根据划痕范围内的漆膜完整程度进行评定，以级表示。是根据制备好的马口铁板固定在测定仪上，为确保划透漆膜，酌情添加砝码，按顺时针方向，以 80-100r/min 均匀摇动摇柄，...
