隐框玻璃幕墙施工方案

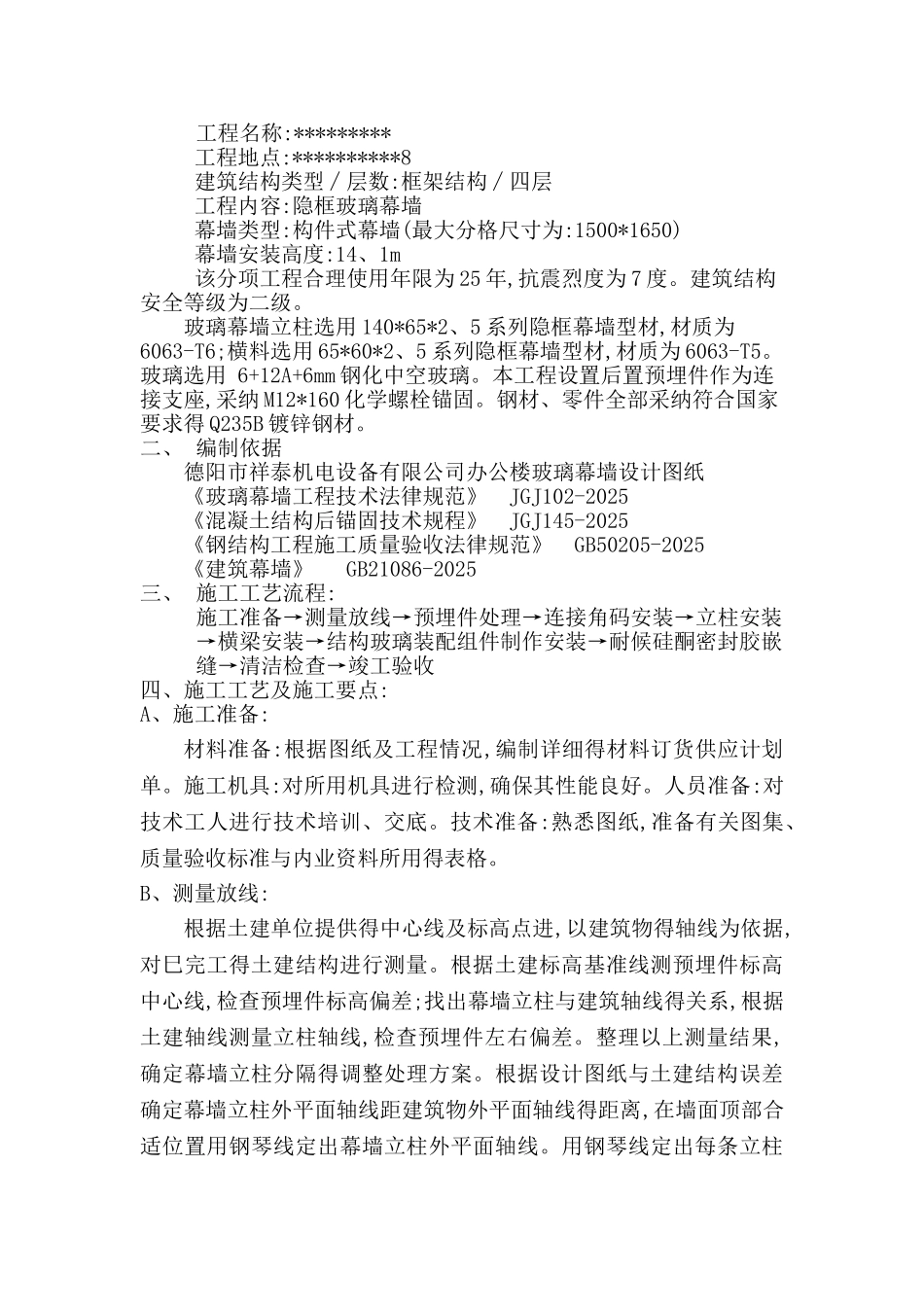

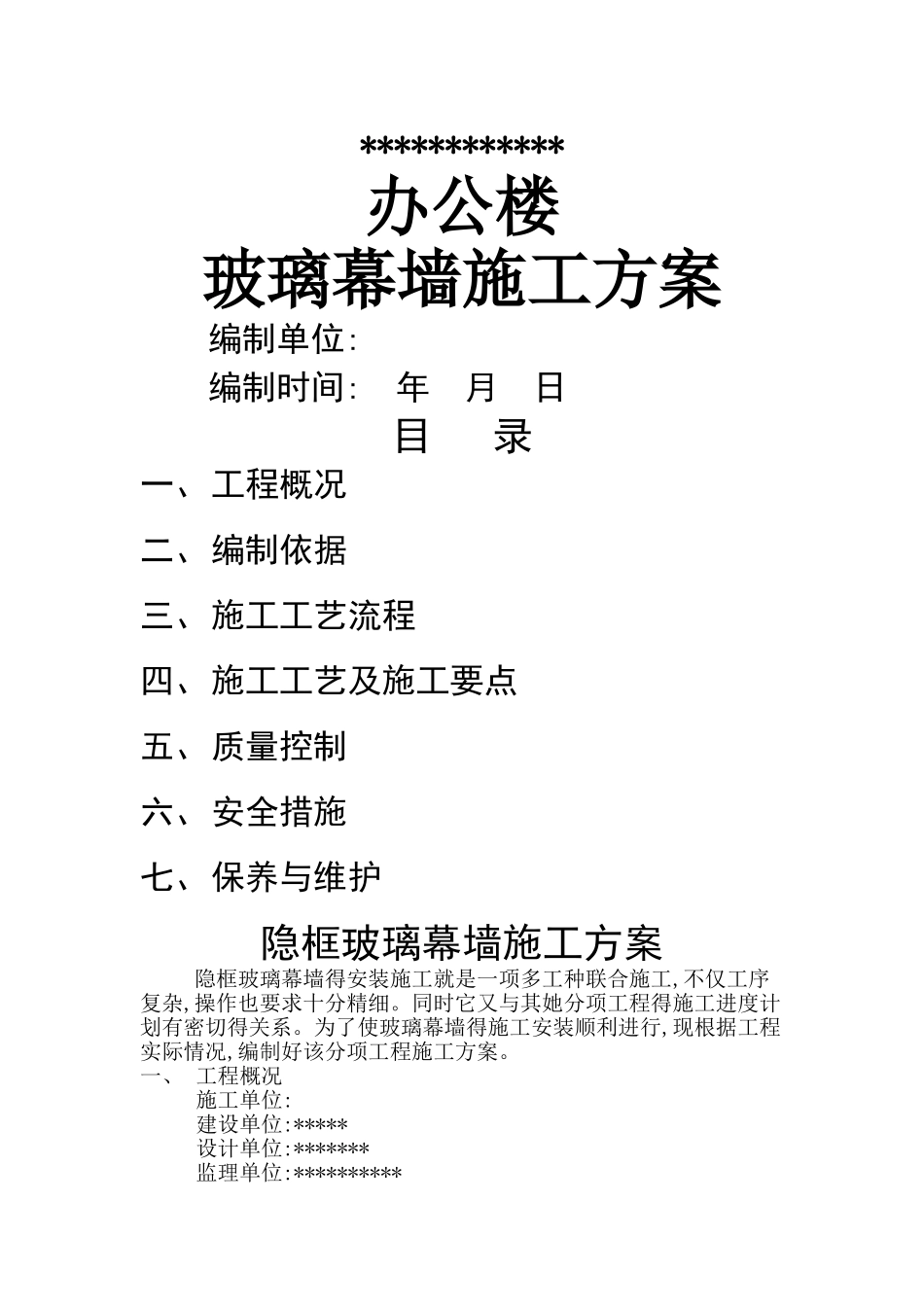

************办公楼玻璃幕墙施工方案编制单位: 编制时间: 年 月 日目 录一、工程概况二、编制依据三、施工工艺流程四、施工工艺及施工要点五、质量控制六、安全措施七、保养与维护隐框玻璃幕墙施工方案隐框玻璃幕墙得安装施工就是一项多工种联合施工,不仅工序复杂,操作也要求十分精细。同时它又与其她分项工程得施工进度计划有密切得关系。为了使玻璃幕墙得施工安装顺利进行,现根据工程实际情况,编制好该分项工程施工方案。一、 工程概况施工单位:建设单位:*****设计单位:*******监理单位:**********工程名称:********* 工程地点:**********8 建筑结构类型∕层数:框架结构∕四层 工程内容:隐框玻璃幕墙 幕墙类型:构件式幕墙(最大分格尺寸为:1500*1650) 幕墙安装高度:14、1m 该分项工程合理使用年限为 25 年,抗震烈度为 7 度。建筑结构安全等级为二级。玻璃幕墙立柱选用 140*65*2、5 系列隐框幕墙型材,材质为6063-T6;横料选用 65*60*2、5 系列隐框幕墙型材,材质为 6063-T5。玻璃选用 6+12A+6mm 钢化中空玻璃。本工程设置后置预埋件作为连接支座,采纳 M12*160 化学螺栓锚固。钢材、零件全部采纳符合国家要求得 Q235B 镀锌钢材。二、 编制依据德阳市祥泰机电设备有限公司办公楼玻璃幕墙设计图纸《玻璃幕墙工程技术法律规范》 JGJ102-2025《混凝土结构后锚固技术规程》 JGJ145-2025《钢结构工程施工质量验收法律规范》 GB50205-2025《建筑幕墙》 GB21086-2025三、 施工工艺流程:施工准备→测量放线→预埋件处理→连接角码安装→立柱安装→横梁安装→结构玻璃装配组件制作安装→耐候硅酮密封胶嵌缝→清洁检查→竣工验收四、施工工艺及施工要点: A、施工准备:材料准备:根据图纸及工程情况,编制详细得材料订货供应计划单。施工机具:对所用机具进行检测,确保其性能良好。人员准备:对技术工人进行技术培训、交底。技术准备:熟悉图纸,准备有关图集、质量验收标准与内业资料所用得表格。 B、测量放线:根据土建单位提供得中心线及标高点进,以建筑物得轴线为依据,对巳完工得土建结构进行测量。根据土建标高基准线测预埋件标高中心线,检查预埋件标高偏差;找出幕墙立柱与建筑轴线得关系,根据土建轴线测量立柱轴线,检查预埋件左右偏差。整理以上测量结果,确定幕墙立柱分隔得调整处理方案。根据设计图纸与土建结构误差确定幕墙立柱外平面轴线距建筑物外平面轴线得距离,在墙面顶部合适位置用钢琴线定出幕墙立柱外平面轴线。用钢琴...
