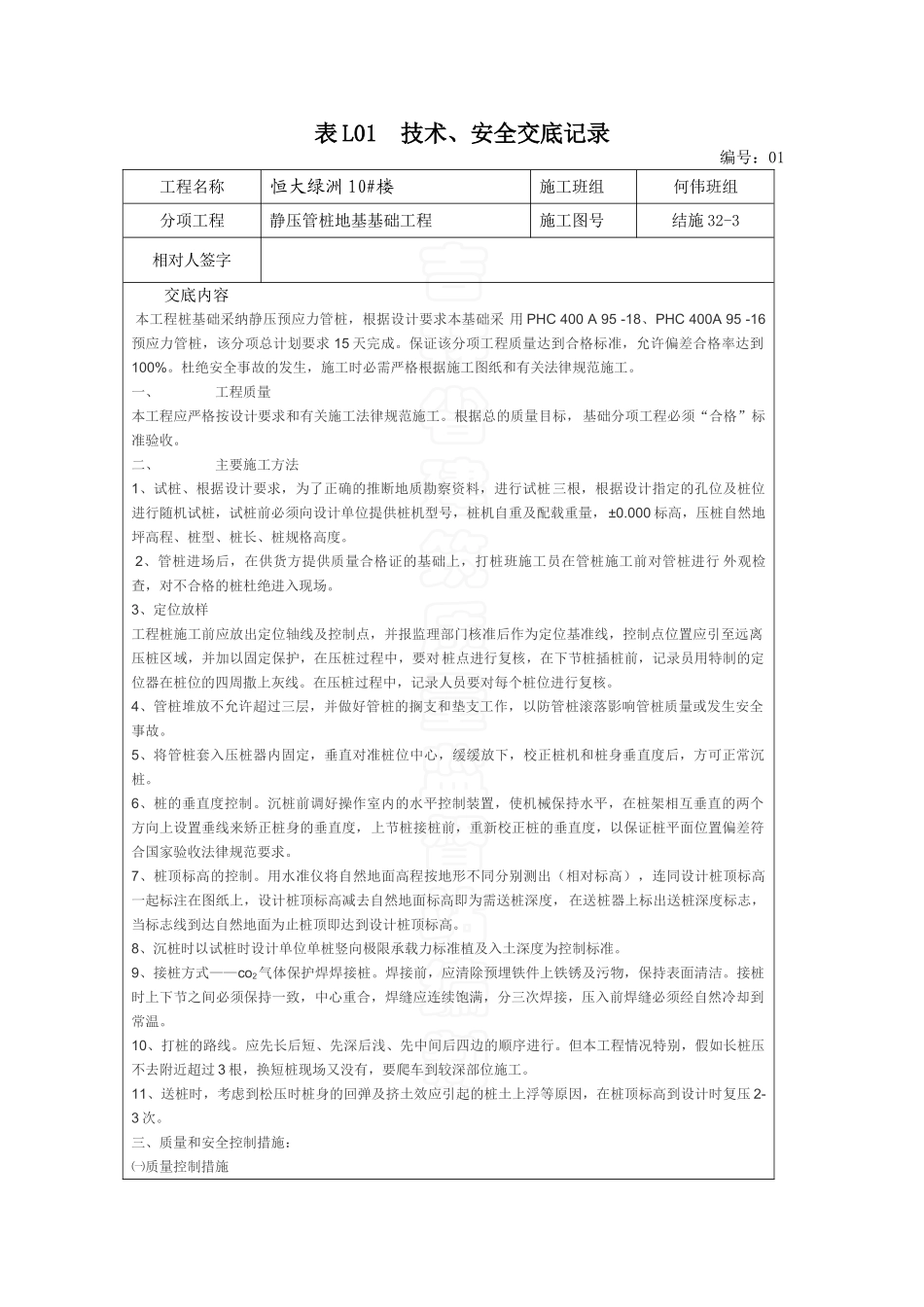

表 L01 技术、安全交底记录编号：01工程名称恒大绿洲 10#楼施工班组何伟班组分项工程静压管桩地基基础工程施工图号结施 32-3相对人签字交底内容 本工程桩基础采纳静压预应力管桩，根据设计要求本基础采 用 PHC 400 A 95 -18、PHC 400A 95 -16预应力管桩，该分项总计划要求 15 天完成。保证该分项工程质量达到合格标准，允许偏差合格率达到100%。杜绝安全事故的发生，施工时必需严格根据施工图纸和有关法律规范施工。一、 工程质量本工程应严格按设计要求和有关施工法律规范施工。根据总的质量目标， 基础分项工程必须“合格”标准验收。二、 主要施工方法1、试桩、根据设计要求，为了正确的推断地质勘察资料，进行试桩三根，根据设计指定的孔位及桩位进行随机试桩，试桩前必须向设计单位提供桩机型号，桩机自重及配载重量， ±0.000 标高，压桩自然地坪高程、桩型、桩长、桩规格高度。 2、管桩进场后，在供货方提供质量合格证的基础上，打桩班施工员在管桩施工前对管桩进行 外观检查，对不合格的桩杜绝进入现场。3、定位放样工程桩施工前应放出定位轴线及控制点，并报监理部门核准后作为定位基准线，控制点位置应引至远离压桩区域，并加以固定保护，在压桩过程中，要对桩点进行复核，在下节桩插桩前，记录员用特制的定位器在桩位的四周撒上灰线。在压桩过程中，记录人员要对每个桩位进行复核。4、管桩堆放不允许超过三层，并做好管桩的搁支和垫支工作，以防管桩滚落影响管桩质量或发生安全事故。5、将管桩套入压桩器内固定，垂直对准桩位中心，缓缓放下，校正桩机和桩身垂直度后，方可正常沉桩。6、桩的垂直度控制。沉桩前调好操作室内的水平控制装置，使机械保持水平，在桩架相互垂直的两个方向上设置垂线来矫正桩身的垂直度，上节桩接桩前，重新校正桩的垂直度，以保证桩平面位置偏差符合国家验收法律规范要求。7、桩顶标高的控制。用水准仪将自然地面高程按地形不同分别测出（相对标高），连同设计桩顶标高一起标注在图纸上，设计桩顶标高减去自然地面标高即为需送桩深度，在送桩器上标出送桩深度标志，当标志线到达自然地面为止桩顶即达到设计桩顶标高。8、沉桩时以试桩时设计单位单桩竖向极限承载力标准植及入土深度为控制标准。9、接桩方式——co2气体保护焊焊接桩。焊接前，应清除预埋铁件上铁锈及污物，保持表面清洁。接桩时上下节之间必须保持一致，中心重合，焊缝应连续饱满，分三次焊接，压入前焊缝必须经自然冷...
