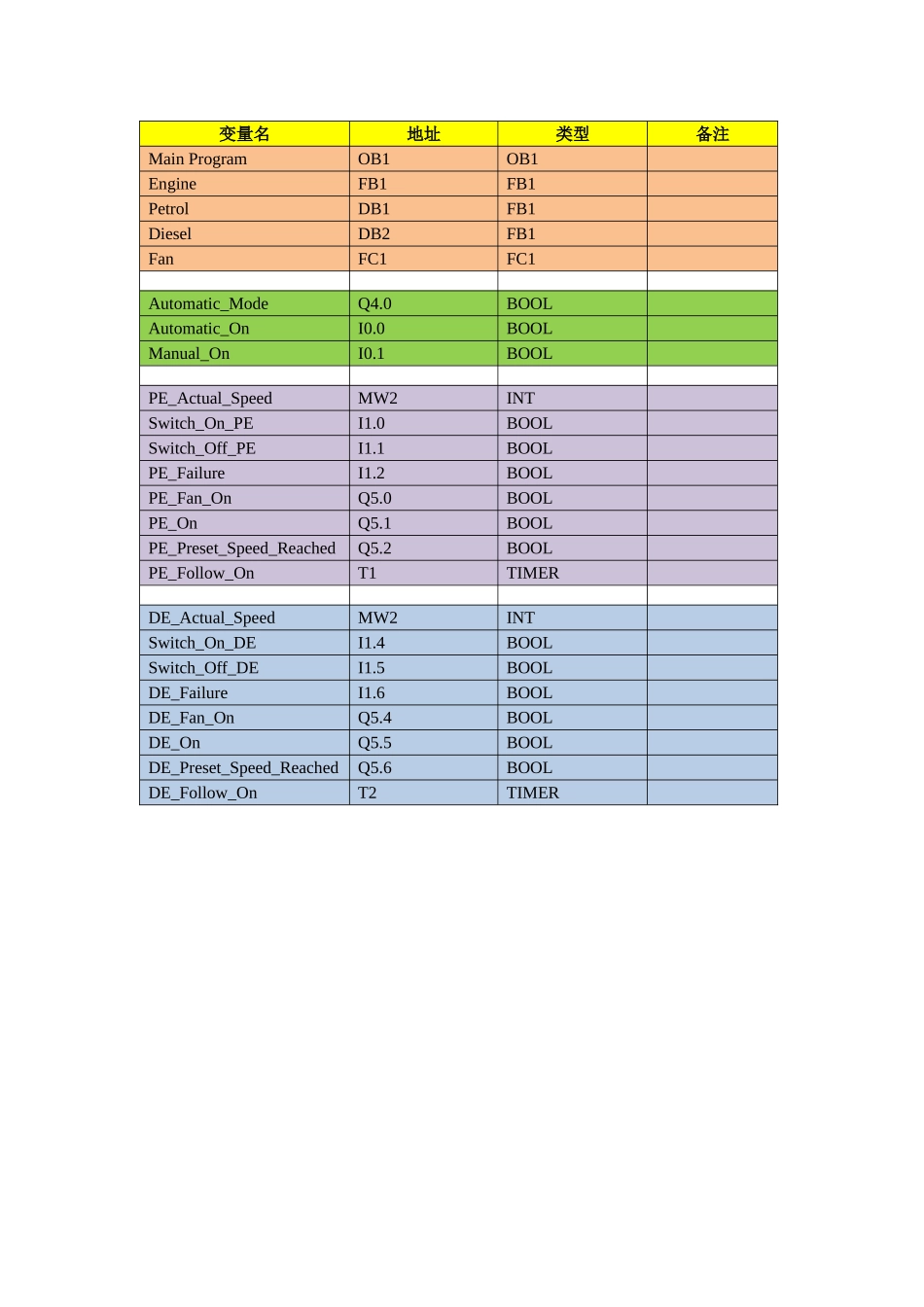

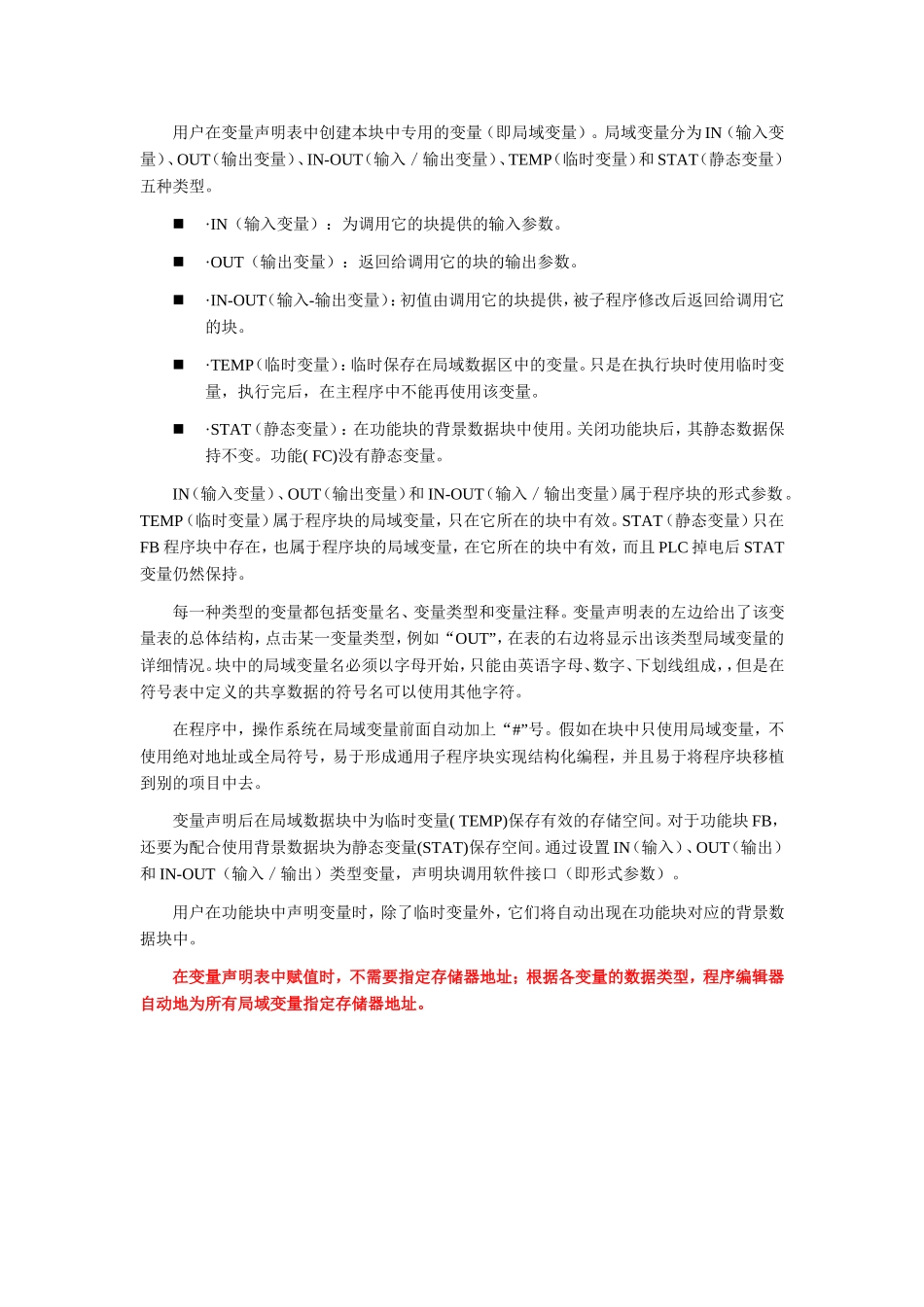

用户在变量声明表中创建本块中专用的变量（即局域变量）。局域变量分为 IN（输入变量）、OUT（输出变量）、IN-OUT（输入／输出变量）、TEMP（临时变量）和 STAT（静态变量）五种类型。·IN（输入变量）：为调用它的块提供的输入参数。·OUT（输出变量）：返回给调用它的块的输出参数。·IN-OUT（输入-输出变量）：初值由调用它的块提供，被子程序修改后返回给调用它的块。·TEMP（临时变量）：临时保存在局域数据区中的变量。只是在执行块时使用临时变量，执行完后，在主程序中不能再使用该变量。·STAT（静态变量）：在功能块的背景数据块中使用。关闭功能块后，其静态数据保持不变。功能( FC)没有静态变量。IN（输入变量）、OUT（输出变量）和 IN-OUT（输入／输出变量）属于程序块的形式参数。TEMP（临时变量）属于程序块的局域变量，只在它所在的块中有效。STAT（静态变量）只在FB 程序块中存在，也属于程序块的局域变量，在它所在的块中有效，而且 PLC 掉电后 STAT变量仍然保持。每一种类型的变量都包括变量名、变量类型和变量注释。变量声明表的左边给出了该变量表的总体结构，点击某一变量类型，例如“OUT”，在表的右边将显示出该类型局域变量的详细情况。块中的局域变量名必须以字母开始，只能由英语字母、数字、下划线组成，，但是在符号表中定义的共享数据的符号名可以使用其他字符。在程序中，操作系统在局域变量前面自动加上“#”号。假如在块中只使用局域变量，不使用绝对地址或全局符号，易于形成通用子程序块实现结构化编程，并且易于将程序块移植到别的项目中去。变量声明后在局域数据块中为临时变量( TEMP)保存有效的存储空间。对于功能块 FB，还要为配合使用背景数据块为静态变量(STAT)保存空间。通过设置 IN（输入）、OUT（输出）和 IN-OUT（输入／输出）类型变量，声明块调用软件接口（即形式参数）。用户在功能块中声明变量时，除了临时变量外，它们将自动出现在功能块对应的背景数据块中。在变量声明表中赋值时，不需要指定存储器地址；根据各变量的数据类型，程序编辑器自动地为所有局域变量指定存储器地址。变量名地址类型备注Main ProgramOB1OB1EngineFB1FB1PetrolDB1FB1DieselDB2FB1FanFC1FC1Automatic_ModeQ4.0BOOLAutomatic_OnI0.0BOOLManual_OnI0.1BOOLPE_Actual_SpeedMW2INTSwitch_On_PEI1.0BOOLSwitch_Off_PEI1.1BOOLPE_FailureI1.2BOOLPE_Fan_OnQ5.0BOOLPE_OnQ5.1BOOLPE_Preset_Speed_Reac...
