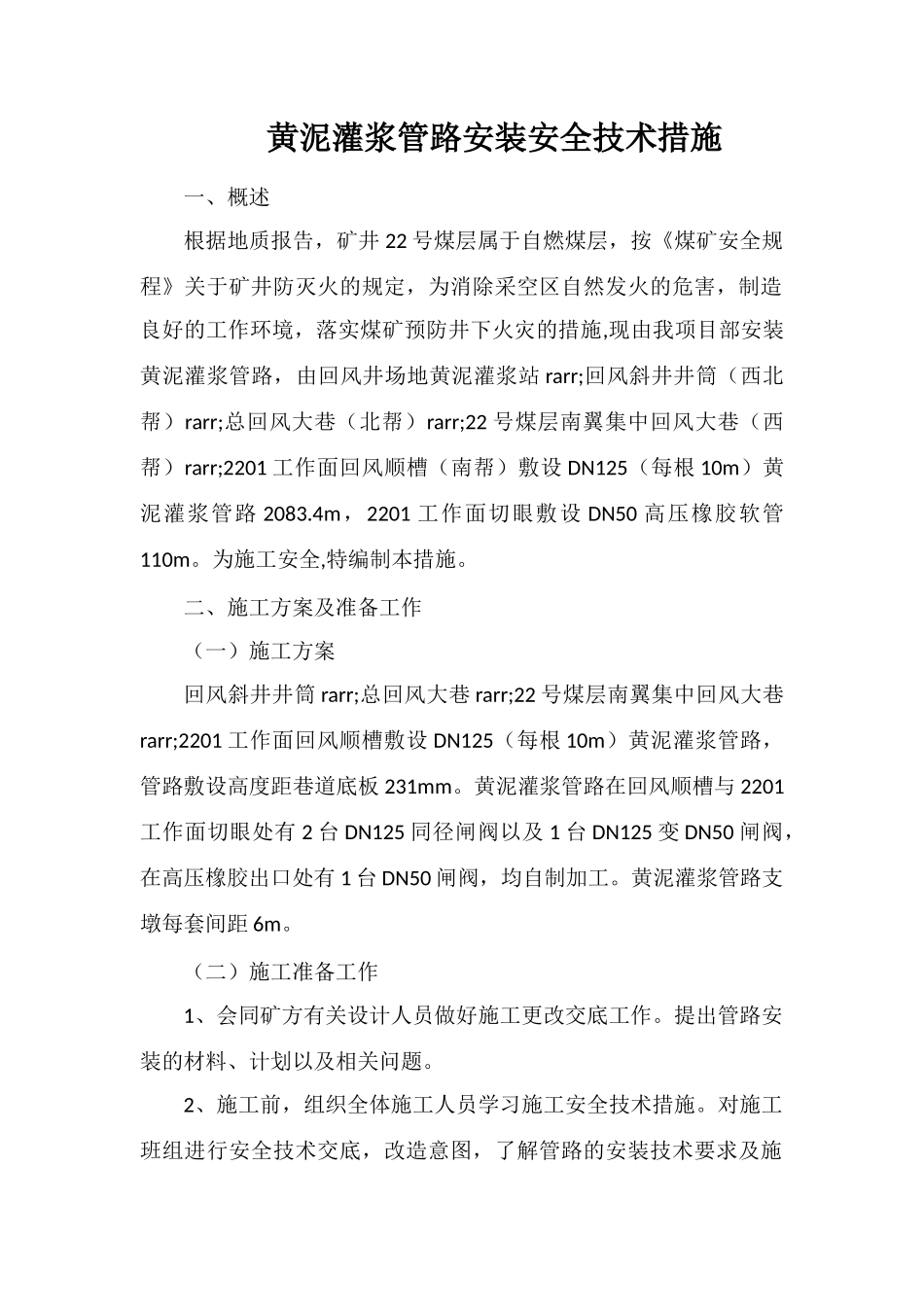

黄泥灌浆管路安装安全技术措施

黄泥灌浆管路安装安全技术措施一、概述根据地质报告，矿井 22 号煤层属于自燃煤层，按《煤矿安全规程》关于矿井防灭火的规定，为消除采空区自然发火的危害，制造良好的工作环境，落实煤矿预防井下火灾的措施,现由我项目部安装黄泥灌浆管路，由回风井场地黄泥灌浆站 rarr;回风斜井井筒（西北帮）rarr;总回风大巷（北帮）rarr;22 号煤层南翼集中回风大巷（西帮）rarr;2201 工作面回风顺槽（南帮）敷设 DN125（每根 10m）黄泥灌浆管路 2083.4m，2201 工作面切眼敷设 DN50 高压橡胶软管110m。为施工安全,特编制本措施。二、施工方案及准备工作（一）施工方案回风斜井井筒 rarr;总回风大巷 rarr;22 号煤层南翼集中回风大巷rarr;2201 工作面回风顺槽敷设 DN125（每根 10m）黄泥灌浆管路，管路敷设高度距巷道底板 231mm。黄泥灌浆管路在回风顺槽与 2201工作面切眼处有 2 台 DN125 同径闸阀以及 1 台 DN125 变 DN50 闸阀，在高压橡胶出口处有 1 台 DN50 闸阀，均自制加工。黄泥灌浆管路支墩每套间距 6m。（二）施工准备工作1、会同矿方有关设计人员做好施工更改交底工作。提出管路安装的材料、计划以及相关问题。2、施工前，组织全体施工人员学习施工安全技术措施。对施工班组进行安全技术交底，改造意图，了解管路的安装技术要求及施工方法，做到人人心中有数，施工方法及技术要求。三、施工工艺（一）、支墩制作及安装1、混凝土墩制作：从回风斜井井筒 rarr;总回风大巷 rarr;22 号煤层南翼集中回风大巷 rarr;2201 工作面回风顺槽每隔 6m 制作 C25 混凝土墩 1 个，每个混凝土墩预埋 2 根 M16 螺栓。2、管路连接：黄泥灌浆管路采纳无缝钢管，法兰连接，法兰与管路焊接均为自制加工。3、防腐处理：所有管路、法兰均用环氧树脂涂层两遍。管路支架刷防锈漆两遍，黄色面漆两遍。垫木用硬松木制作，安装前做防腐处理，在热沥青中浸煮一遍。4、固定螺栓（锚固）、槽钢孔、垫木、橡胶板均自制加工。DN125 管道支墩（1 套）序号名称规格及型号单位数量材料备注1U 型螺栓M12套1Q235-A配套垫圈、螺母2固定螺栓（锚固）M16L=355mm根1Q235-A配套垫圈、螺母3槽钢12.6aL=360mm根1Q235-A4垫木135times;55times;60mm个1松木5橡胶板418times;40times;3mm片1橡胶6混凝土墩C25个1（二）、过道门楼由于黄泥灌浆管路敷设的需要，需在总回风大巷与 22 号煤层南翼集中回风大巷交叉处、2201 工作面回风顺槽与 22 号煤层南...
