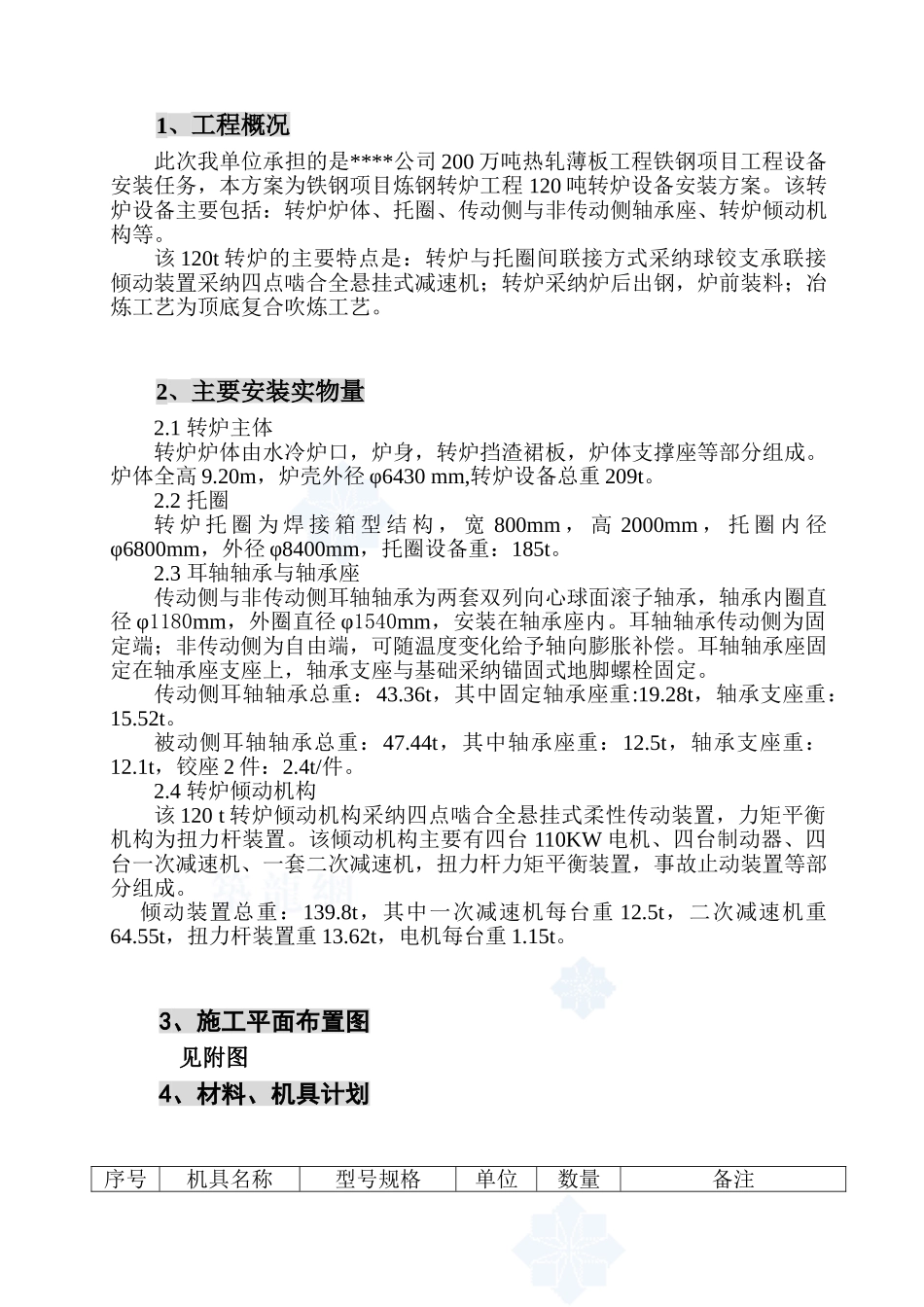

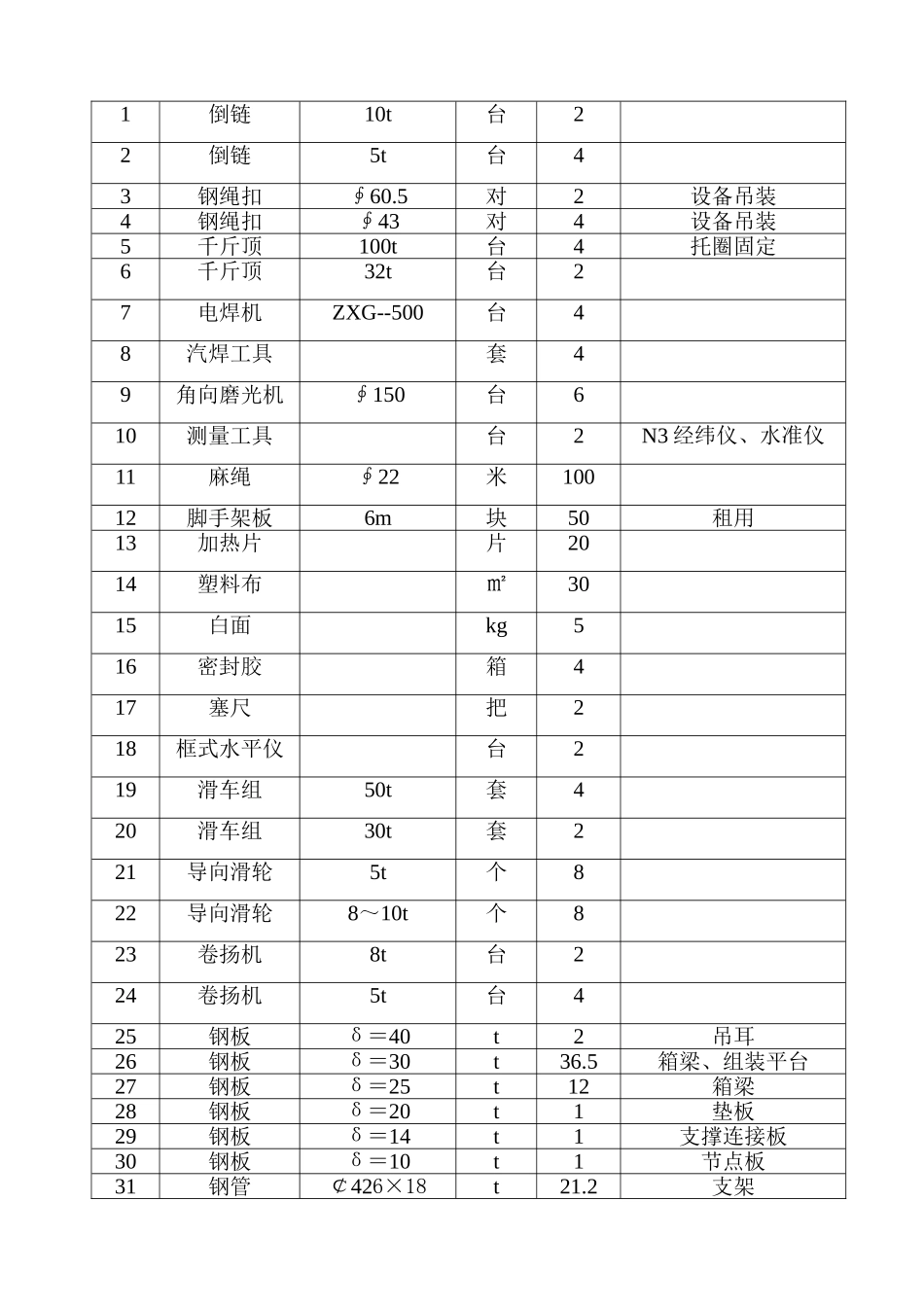

1、工程概况此次我单位承担的是****公司 200 万吨热轧薄板工程铁钢项目工程设备安装任务，本方案为铁钢项目炼钢转炉工程 120 吨转炉设备安装方案。该转炉设备主要包括：转炉炉体、托圈、传动侧与非传动侧轴承座、转炉倾动机构等。该 120t 转炉的主要特点是：转炉与托圈间联接方式采纳球铰支承联接倾动装置采纳四点啮合全悬挂式减速机；转炉采纳炉后出钢，炉前装料；冶炼工艺为顶底复合吹炼工艺。2、主要安装实物量2.1 转炉主体转炉炉体由水冷炉口，炉身，转炉挡渣裙板，炉体支撑座等部分组成。炉体全高 9.20m，炉壳外径 φ6430 mm,转炉设备总重 209t。2.2 托圈转 炉 托 圈 为 焊 接 箱 型 结 构 ， 宽 800mm ， 高 2000mm ， 托 圈 内 径φ6800mm，外径 φ8400mm，托圈设备重：185t。2.3 耳轴轴承与轴承座传动侧与非传动侧耳轴轴承为两套双列向心球面滚子轴承，轴承内圈直径 φ1180mm，外圈直径 φ1540mm，安装在轴承座内。耳轴轴承传动侧为固定端；非传动侧为自由端，可随温度变化给予轴向膨胀补偿。耳轴轴承座固定在轴承座支座上，轴承支座与基础采纳锚固式地脚螺栓固定。传动侧耳轴轴承总重：43.36t，其中固定轴承座重:19.28t，轴承支座重：15.52t。被动侧耳轴轴承总重：47.44t，其中轴承座重：12.5t，轴承支座重：12.1t，铰座 2 件：2.4t/件。2.4 转炉倾动机构该 120 t 转炉倾动机构采纳四点啮合全悬挂式柔性传动装置，力矩平衡机构为扭力杆装置。该倾动机构主要有四台 110KW 电机、四台制动器、四台一次减速机、一套二次减速机，扭力杆力矩平衡装置，事故止动装置等部分组成。 倾动装置总重：139.8t，其中一次减速机每台重 12.5t，二次减速机重64.55t，扭力杆装置重 13.62t，电机每台重 1.15t。3、施工平面布置图见附图4、材料、机具计划序号机具名称型号规格单位数量备注1倒链10t台22倒链5t台43钢绳扣∮60.5对2设备吊装4钢绳扣∮43对4设备吊装5千斤顶100t台4托圈固定6千斤顶32t台27电焊机ZXG--500台48汽焊工具套49角向磨光机∮150台610测量工具台2N3 经纬仪、水准仪11麻绳∮22米10012脚手架板6m块50租用13加热片片2014塑料布㎡3015白面kg516密封胶箱417塞尺把218框式水平仪台219滑车组50t套420滑车组30t套221导向滑轮5t个822导向滑轮8～10t个823卷扬机8t台224卷扬机5t台425钢板δ＝40t2吊耳26钢板δ＝30t36.5箱梁、组装平台27钢板δ＝25t12箱梁28钢板δ＝20t1垫板29钢板δ＝14t1支撑连接...
