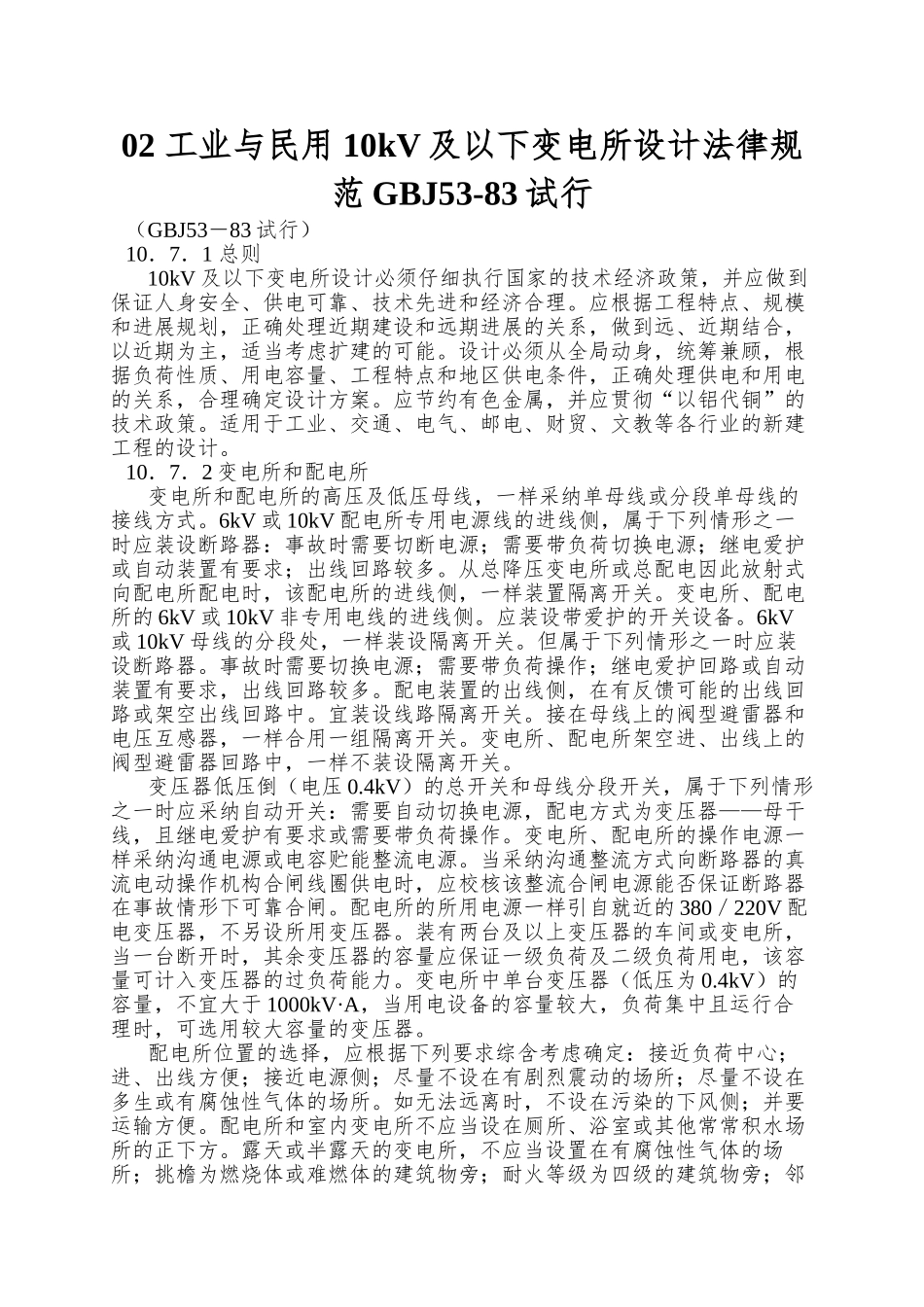

02 工业与民用 10kV 及以下变电所设计法律规范 GBJ53-83 试行（GBJ53－83 试行）10．7．1 总则 10kV 及以下变电所设计必须仔细执行国家的技术经济政策，并应做到保证人身安全、供电可靠、技术先进和经济合理。应根据工程特点、规模和进展规划，正确处理近期建设和远期进展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能。设计必须从全局动身，统筹兼顾，根据负荷性质、用电容量、工程特点和地区供电条件，正确处理供电和用电的关系，合理确定设计方案。应节约有色金属，并应贯彻“以铝代铜”的技术政策。适用于工业、交通、电气、邮电、财贸、文教等各行业的新建工程的设计。10．7．2 变电所和配电所 变电所和配电所的高压及低压母线，一样采纳单母线或分段单母线的接线方式。6kV 或 10kV 配电所专用电源线的进线侧，属于下列情形之一时应装设断路器：事故时需要切断电源；需要带负荷切换电源；继电爱护或自动装置有要求；出线回路较多。从总降压变电所或总配电因此放射式向配电所配电时，该配电所的进线侧，一样装置隔离开关。变电所、配电所的 6kV 或 10kV 非专用电线的进线侧。应装设带爱护的开关设备。6kV或 10kV 母线的分段处，一样装设隔离开关。但属于下列情形之一时应装设断路器。事故时需要切换电源；需要带负荷操作；继电爱护回路或自动装置有要求，出线回路较多。配电装置的出线侧，在有反馈可能的出线回路或架空出线回路中。宜装设线路隔离开关。接在母线上的阀型避雷器和电压互感器，一样合用一组隔离开关。变电所、配电所架空进、出线上的阀型避雷器回路中，一样不装设隔离开关。 变压器低压倒（电压 0.4kV）的总开关和母线分段开关，属于下列情形之一时应采纳自动开关：需要自动切换电源，配电方式为变压器——母干线，且继电爱护有要求或需要带负荷操作。变电所、配电所的操作电源一样采纳沟通电源或电容贮能整流电源。当采纳沟通整流方式向断路器的真流电动操作机构合闸线圈供电时，应校核该整流合闸电源能否保证断路器在事故情形下可靠合闸。配电所的所用电源一样引自就近的 380／220V 配电变压器，不另设所用变压器。装有两台及以上变压器的车间或变电所，当一台断开时，其余变压器的容量应保证一级负荷及二级负荷用电，该容量可计入变压器的过负荷能力。变电所中单台变压器（低压为 0.4kV）的容量，不宜大于 1000kV·A，当用电设备的容量较大，负荷集中且运行合理时，可选用较大容量的...
