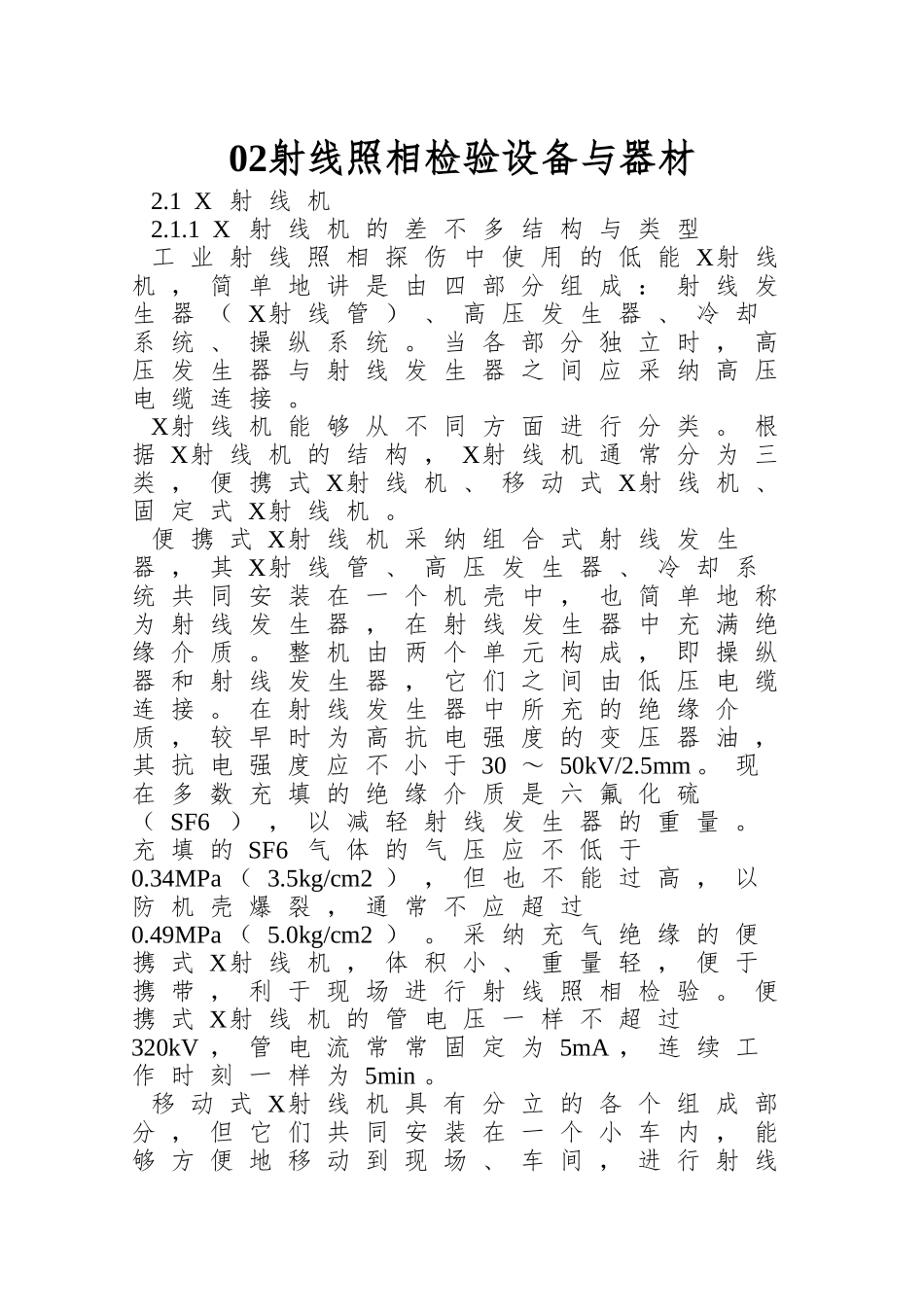

02射线照相检验设备与器材2
1 X 射 线 机2
1 X 射 线 机 的 差 不 多 结 构 与 类 型工 业 射 线 照 相 探 伤 中 使 用 的 低 能 X射 线机 ， 简 单 地 讲 是 由 四 部 分 组 成 ： 射 线 发生 器 （ X射 线 管 ） 、 高 压 发 生 器 、 冷 却系 统 、 操 纵 系 统
当 各 部 分 独 立 时 ， 高压 发 生 器 与 射 线 发 生 器 之 间 应 采 纳 高 压电 缆 连 接
X射 线 机 能 够 从 不 同 方 面 进 行 分 类
根据 X射 线 机 的 结 构 ， X射 线 机 通 常 分 为 三类 ， 便 携 式 X射 线 机 、 移 动 式 X射 线 机 、固 定 式 X射 线 机
便 携 式 X射 线 机 采 纳 组 合 式 射 线 发 生器 ， 其 X射 线 管 、 高 压 发 生 器 、 冷 却 系统 共 同 安 装 在 一 个 机 壳 中 ， 也 简 单 地 称为 射 线 发 生 器 ， 在 射 线 发 生 器 中 充 满 绝缘 介 质
整 机 由 两 个 单 元 构 成 ， 即 操 纵器 和 射 线 发 生 器 ， 它 们 之 间 由 低 压 电 缆连 接
在 射 线 发 生 器 中 所 充 的 绝 缘 介质 ， 较 早 时 为 高 抗 电 强 度 的 变 压 器 油 ，其 抗 电 强 度 应 不 小 于 30 ～ 50kV/2
现在 多 数 充 填 的 绝 缘 介 质 是 六 氟 化 硫（ SF6 ） ， 以 减 轻 射 线 发 生 器 的 重 量
充 填 的 SF6 气 体 的 气 压 应 不 低 于0
34MPa （ 3
5kg/cm2 ） ， 但 也 不 能 过 高 ， 以防 机 壳 爆 裂 ， 通 常 不 应 超 过0
49MPa （ 5
