0管棚施工作业指导书

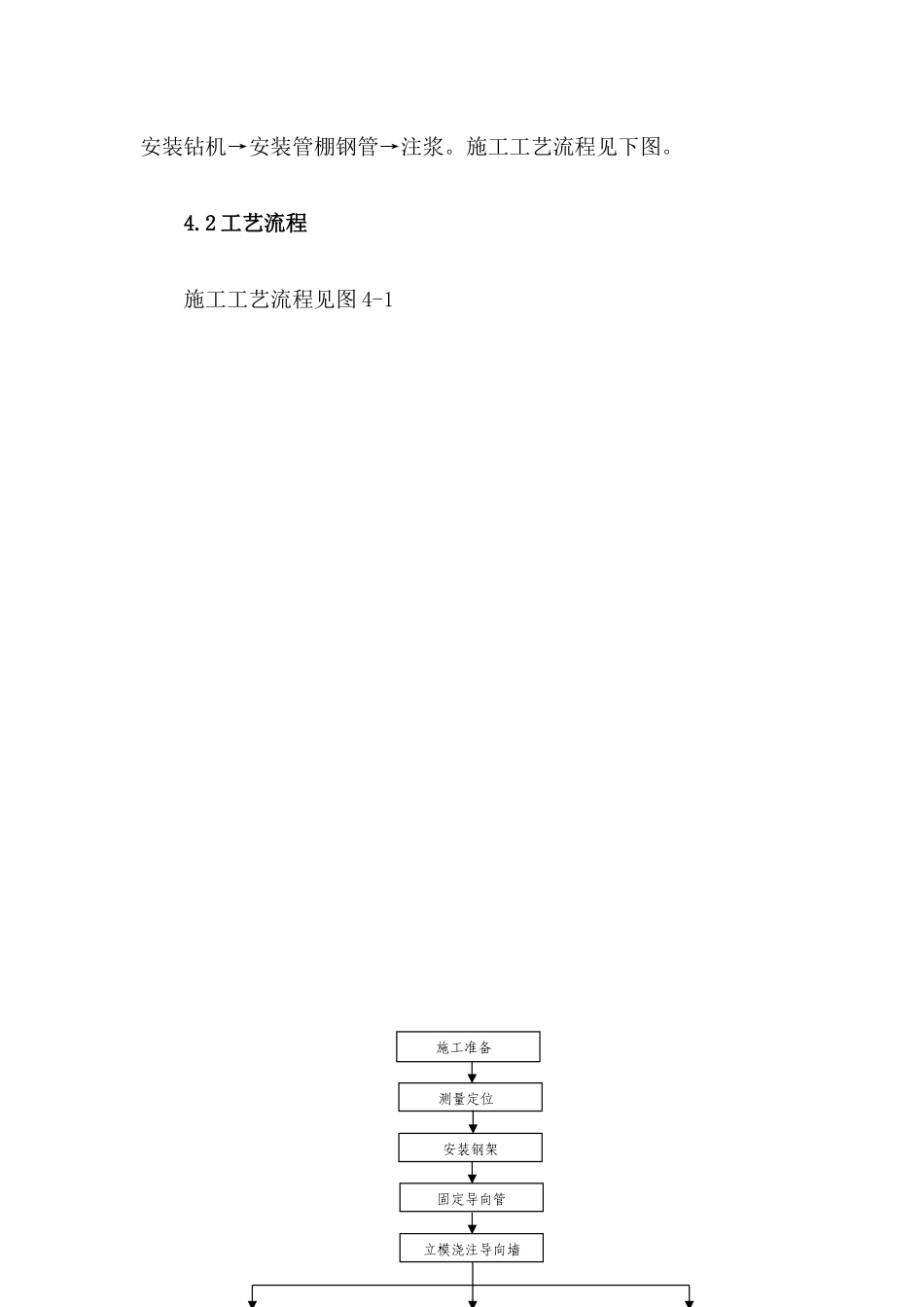

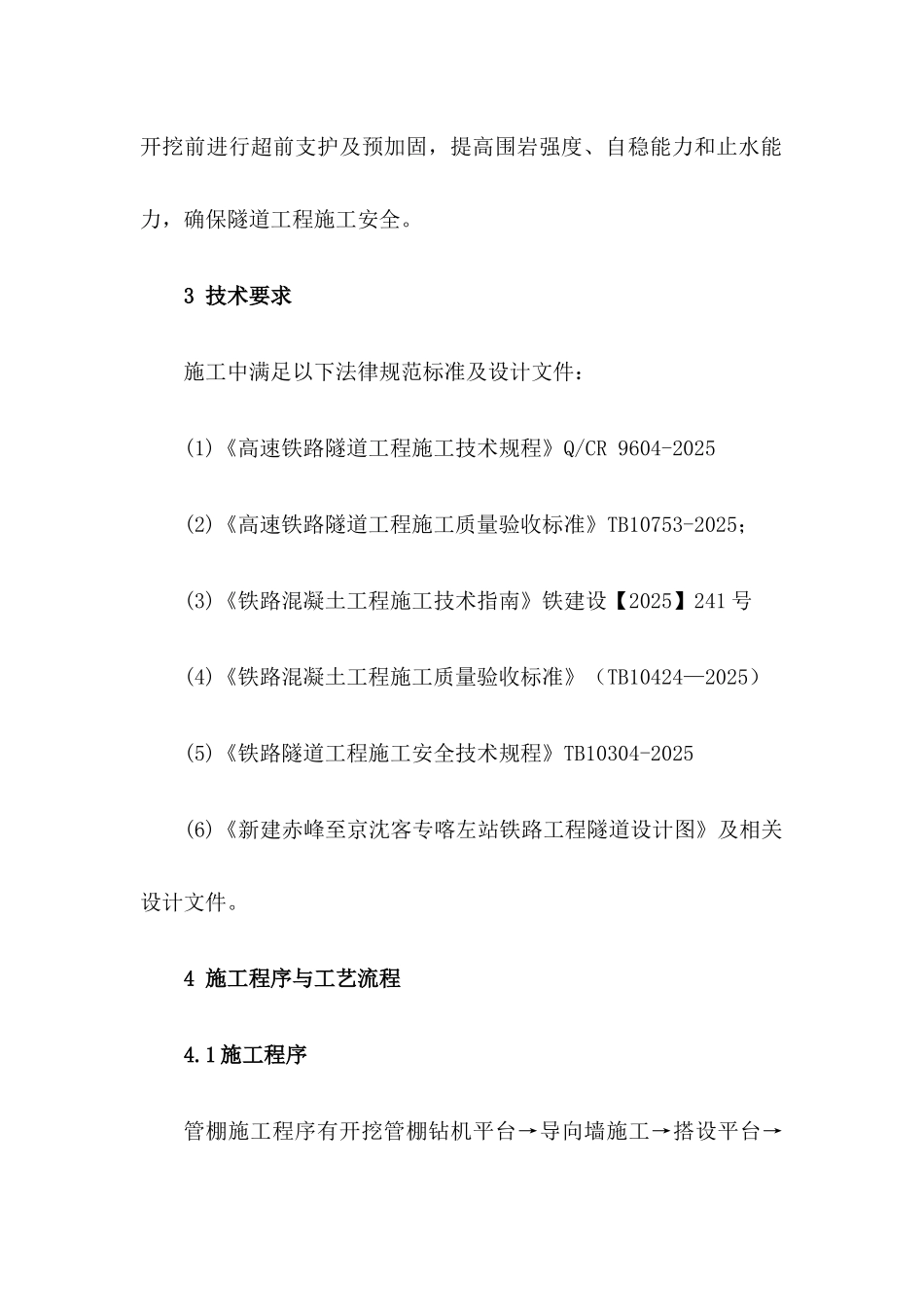

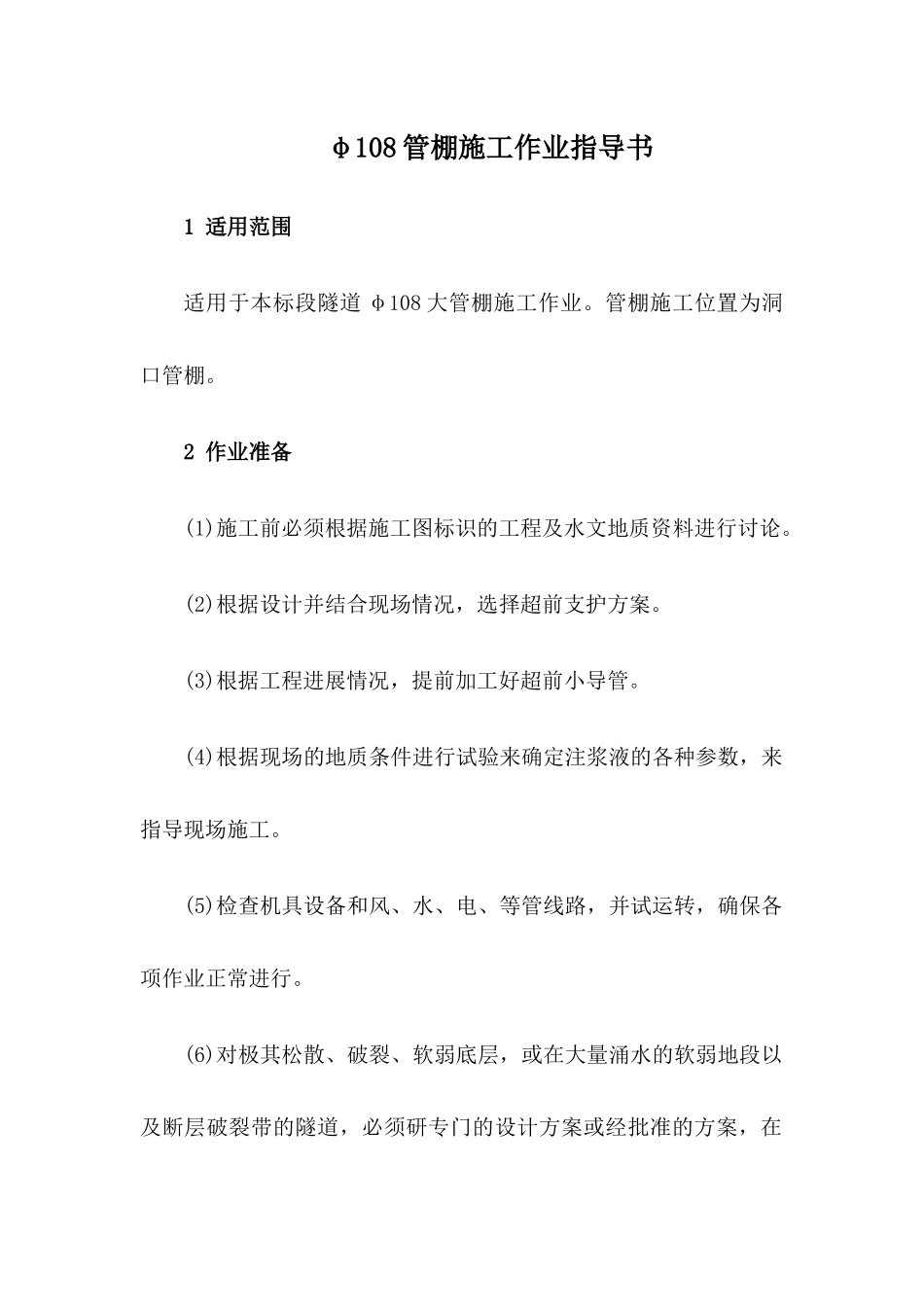

φ108 管棚施工作业指导书1 适用范围适用于本标段隧道 φ108 大管棚施工作业。管棚施工位置为洞口管棚。2 作业准备(1)施工前必须根据施工图标识的工程及水文地质资料进行讨论。(2)根据设计并结合现场情况，选择超前支护方案。(3)根据工程进展情况，提前加工好超前小导管。(4)根据现场的地质条件进行试验来确定注浆液的各种参数，来指导现场施工。(5)检查机具设备和风、水、电、等管线路，并试运转，确保各项作业正常进行。(6)对极其松散、破裂、软弱底层，或在大量涌水的软弱地段以及断层破裂带的隧道，必须研专门的设计方案或经批准的方案，在开挖前进行超前支护及预加固，提高围岩强度、自稳能力和止水能力，确保隧道工程施工安全。3 技术要求施工中满足以下法律规范标准及设计文件：(1)《高速铁路隧道工程施工技术规程》Q/CR 9604-2025(2)《高速铁路隧道工程施工质量验收标准》TB10753-2025；(3)《铁路混凝土工程施工技术指南》铁建设【2025】241 号(4)《铁路混凝土工程施工质量验收标准》（TB10424—2025）(5)《铁路隧道工程施工安全技术规程》TB10304-2025(6)《新建赤峰至京沈客专喀左站铁路工程隧道设计图》及相关设计文件。4 施工程序与工艺流程4.1 施工程序管棚施工程序有开挖管棚钻机平台→导向墙施工→搭设平台→安装钻机→安装管棚钢管→注浆。施工工艺流程见下图。4.2 工艺流程施工工艺流程见图 4-1立模浇注导向墙固定导向管安装钢架测量定位施工准备图 4-1 管棚施工工艺流程图5 施工要求5.1 施工工艺① 开挖管棚工作室施工中应参照设计、法律规范、既有技术等开挖管棚平台空间。洞口大管棚可利用土台作为施工工作面；洞内须加大开挖拱顶断面70cm，形成纵向 3m 的管棚空间。在起拱线以上半断面的工作室，若一次开挖成型，因净空高、跨度大 ，工期长且不安全，故宜分步开挖，分步施钻，即先在两边拱脚分别开挖两侧两个工作室，钻孔、安管、注浆之后，再开挖中间工作室，中间工作室可弃碴于两侧，这样既减少一次开挖工作量又便于移动钻机，有利于钻孔作业。② 导向墙施工导向墙设计：导向墙采纳 C20 混凝土，截面尺寸 1m×1m, 环向圆心角 140°，导向墙内设 3 榀 9 节 I18 工字钢架，钢架外缘焊接Φ140 壁厚 5mm 导向钢管，钢管与钢架焊接，钢架各单元由钢板+螺栓连接：接头处焊缝高度要求底板 hf=9mm, 翼缘 hf=12mm.钢架尺寸以中心线计算。导向墙工字钢布置图如下所示： 导向墙模板：采纳 I18a...
