2025年度场地设计作图综合试卷

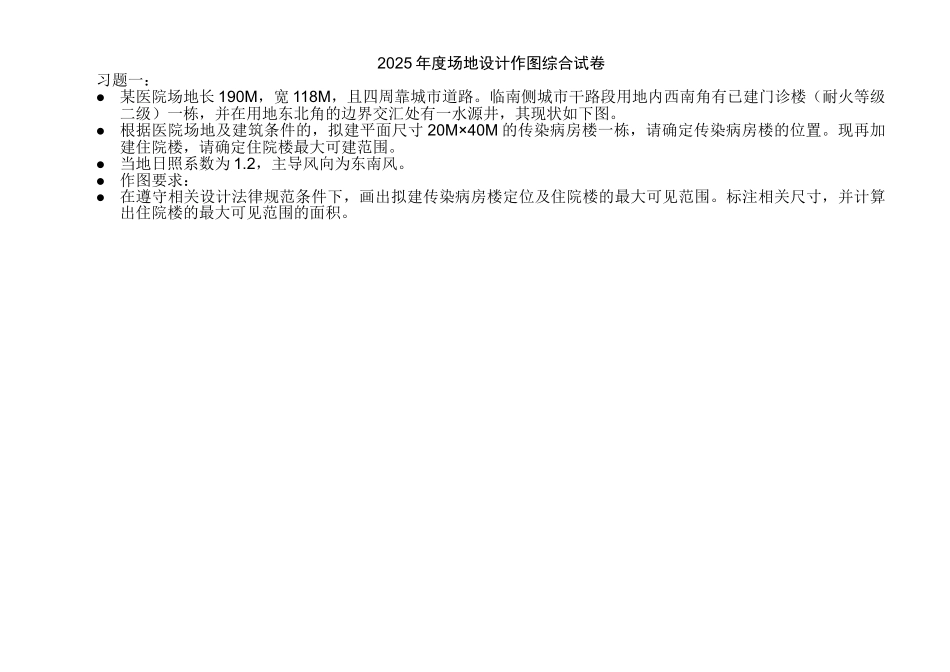

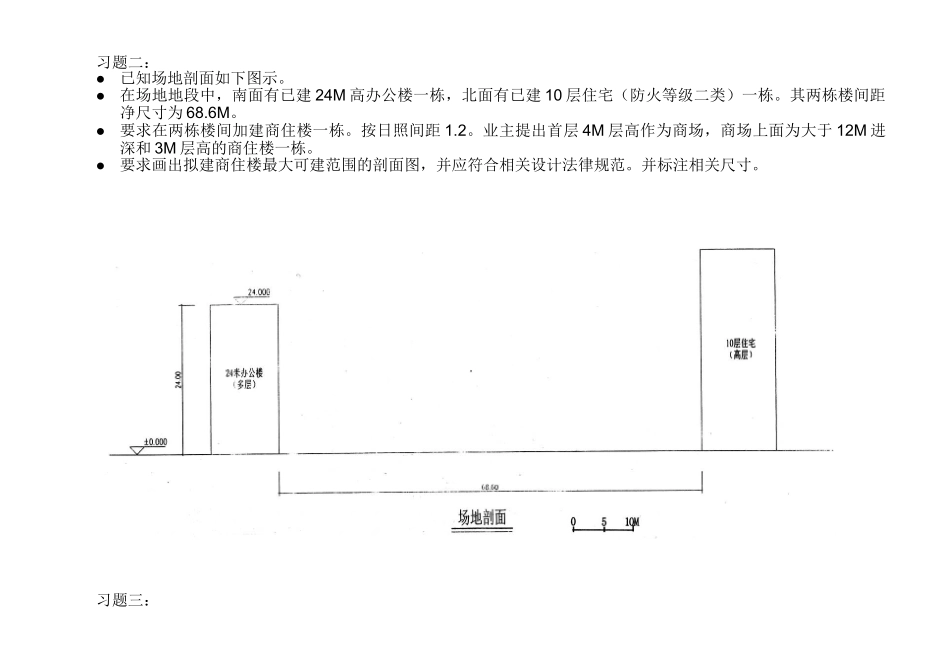

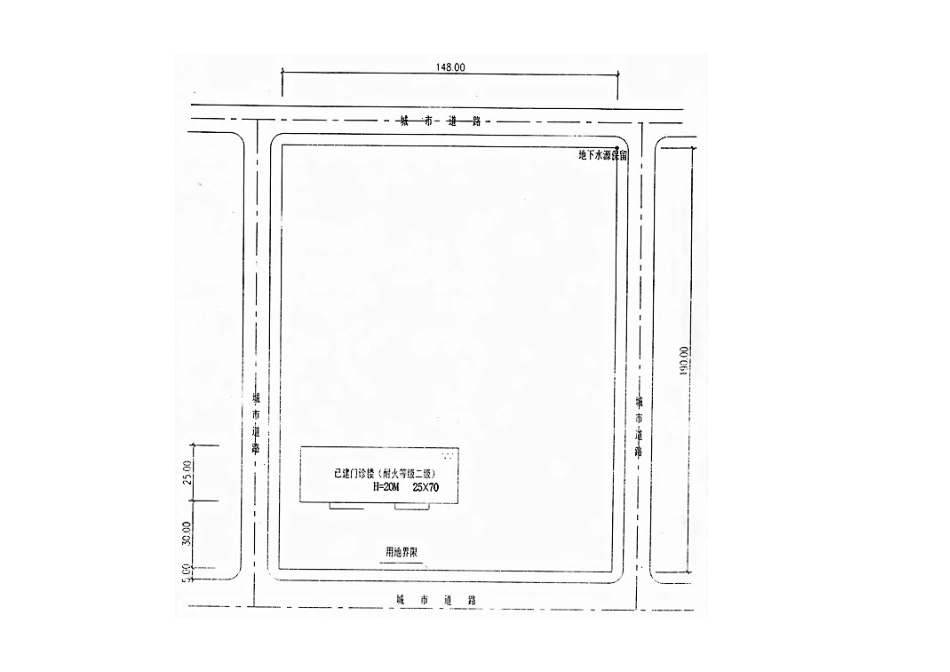

2025 年度场地设计作图综合试卷习题一：某医院场地长 190M，宽 118M，且四周靠城市道路。临南侧城市干路段用地内西南角有已建门诊楼（耐火等级二级）一栋，并在用地东北角的边界交汇处有一水源井，其现状如下图。根据医院场地及建筑条件的，拟建平面尺寸 20M×40M 的传染病房楼一栋，请确定传染病房楼的位置。现再加建住院楼，请确定住院楼最大可建范围。当地日照系数为 1.2，主导风向为东南风。作图要求：在遵守相关设计法律规范条件下，画出拟建传染病房楼定位及住院楼的最大可见范围。标注相关尺寸，并计算出住院楼的最大可见范围的面积。习题二：已知场地剖面如下图示。在场地地段中，南面有已建 24M 高办公楼一栋，北面有已建 10 层住宅（防火等级二类）一栋。其两栋楼间距净尺寸为 68.6M。要求在两栋楼间加建商住楼一栋。按日照间距 1.2。业主提出首层 4M 层高作为商场，商场上面为大于 12M 进深和 3M 层高的商住楼一栋。要求画出拟建商住楼最大可建范围的剖面图，并应符合相关设计法律规范。并标注相关尺寸。习题三：已知场地用地范围东西长 70M，南北宽 33M。拟建一座汽车停车场，见下图。规划要求：停车位退用地红线 2M 作绿地。场地南侧临城市道路方向允许作汽车出入口。设计要求：1.停车场布局合理，停车位不允许斜向停放。2.每个车位尺寸一律 3.0M×6.0M。3.设四个残疾人停车位，并留残疾人通道（单侧须加设 1.5M 宽通道）。4.两个相互垂直车位间应有 1.0M 的距离。5.停车场出入口设一管理用房尺寸位 5.0M×5.0M。设计作用：画出停车场场地设计图，要求按最多停车位设计。标明车辆停放的位置，数量及总停车数量。要标注平面主要的总、分尺寸。 习题四：任务条件： 某坡地地上作一平台 ABCD，东西长 20M，南北宽 16M。平台高程为 50M。设计作图： 1.要求确定填土挡墙位置，并注明相关位置，尺寸，长度。2.要求画出 1：1 挖土护坡的上边界线。3.要求画出 1：1 挖土放坡土台与护坡顶的三个典型剖面。习题五：已知：一场地其现状环境及用地尺寸见下图。规划要求：用地东侧，西侧及北侧各后退道路红线 12.0M；用地南侧道路红线需留 12.0M 宽公共绿化带后再退线 12.0M。规划建筑控制线，用地西南角与虚线间地段不准建房屋。设计任务：场地拟建保健护理中心项目。其中包括行政接待保健综合楼一栋30M×30M；餐饮娱乐综合楼一栋 30M×30M；介护型 48M×15M...
