207-振动沉管灌注桩通用施工工艺

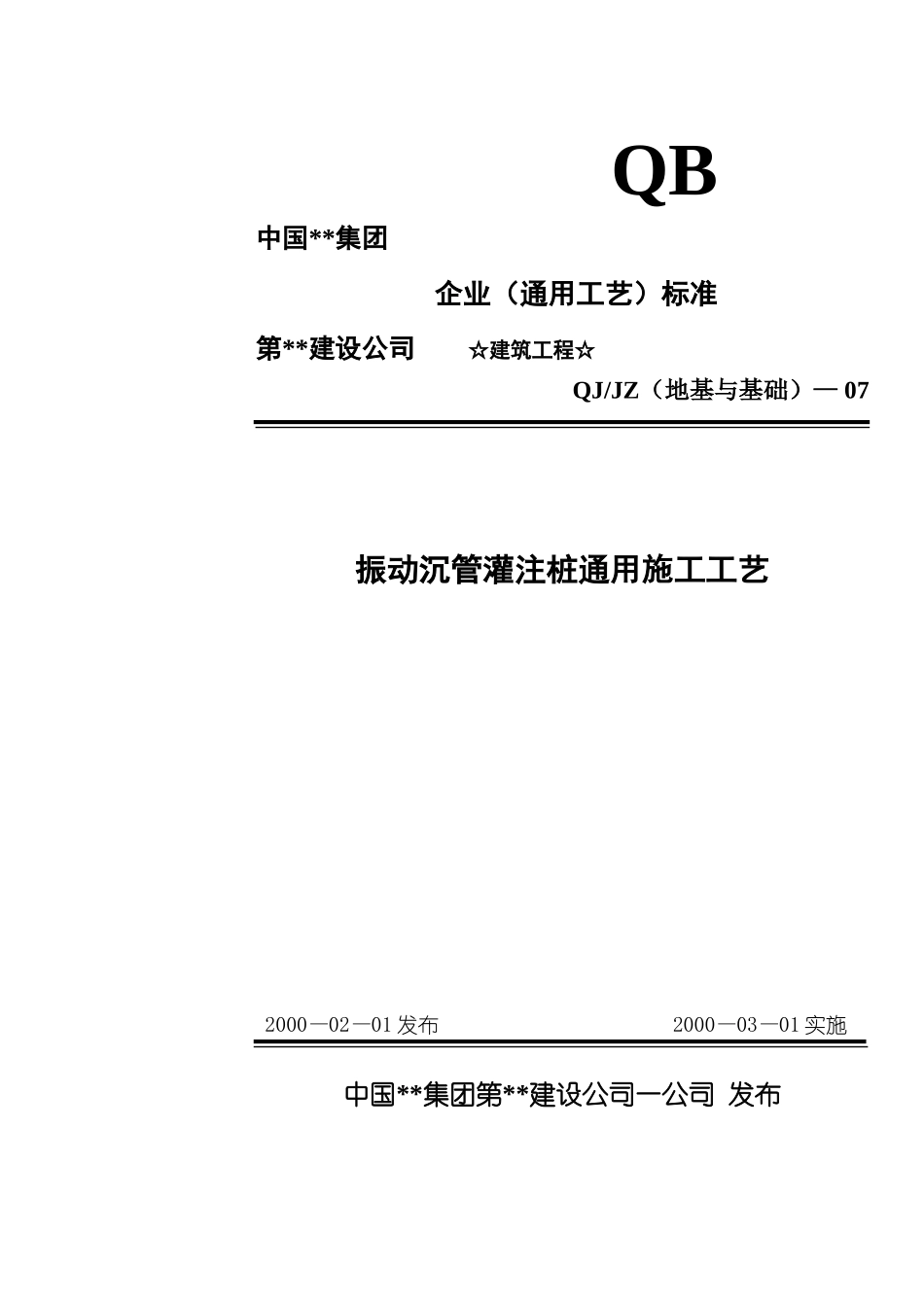

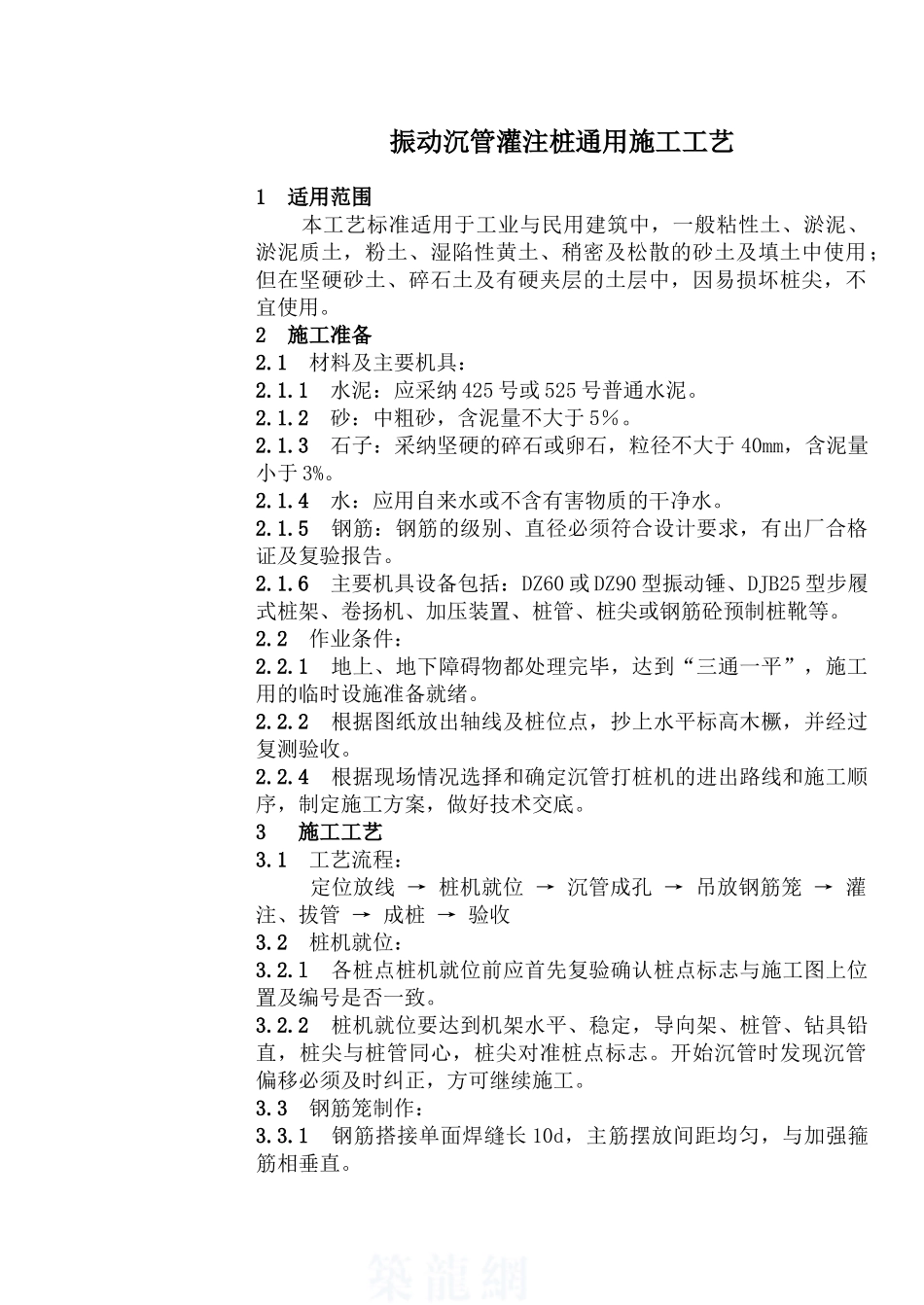

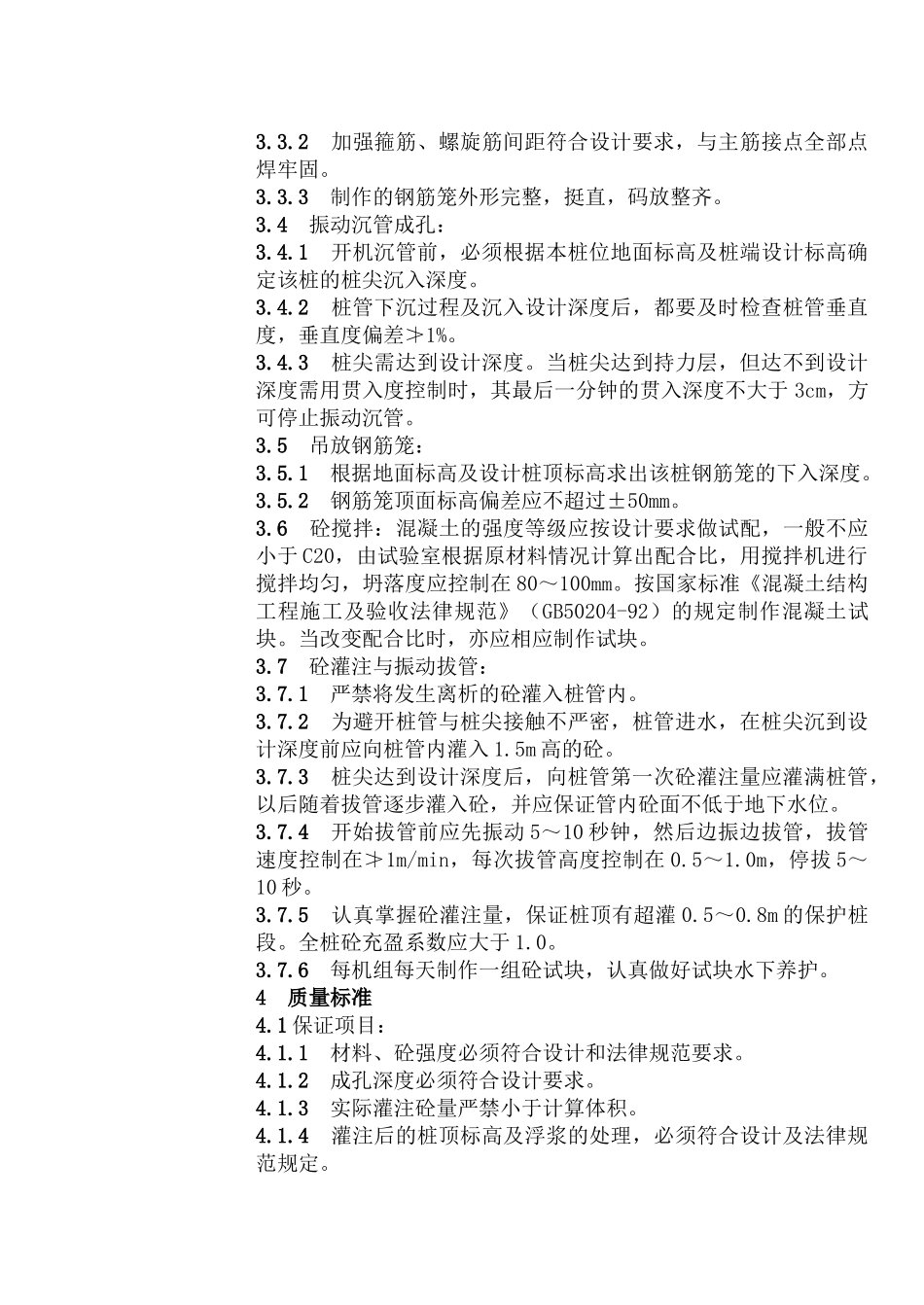

QB中国**集团 企业（通用工艺）标准第**建设公司 ☆建筑工程☆QJ/JZ（地基与基础）— 07振动沉管灌注桩通用施工工艺 2000—02—01 发布 2000—03—01 实施中国**集团第**建设公司一公司 发布振动沉管灌注桩通用施工工艺 1 适用范围 本工艺标准适用于工业与民用建筑中，一般粘性土、淤泥、淤泥质土，粉土、湿陷性黄土、稍密及松散的砂土及填土中使用；但在坚硬砂土、碎石土及有硬夹层的土层中，因易损坏桩尖，不宜使用。2 施工准备2.1 材料及主要机具：2.1.1 水泥：应采纳 425 号或 525 号普通水泥。2.1.2 砂：中粗砂，含泥量不大于 5％。2.1.3 石子：采纳坚硬的碎石或卵石，粒径不大于 40mm，含泥量小于 3%。2.1.4 水：应用自来水或不含有害物质的干净水。2.1.5 钢筋：钢筋的级别、直径必须符合设计要求，有出厂合格证及复验报告。2.1.6 主要机具设备包括：DZ60 或 DZ90 型振动锤、DJB25 型步履式桩架、卷扬机、加压装置、桩管、桩尖或钢筋砼预制桩靴等。2.2 作业条件：2.2.1 地上、地下障碍物都处理完毕，达到“三通一平”，施工用的临时设施准备就绪。2.2.2 根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过复测验收。2.2.4 根据现场情况选择和确定沉管打桩机的进出路线和施工顺序，制定施工方案，做好技术交底。3 施工工艺3.1 工艺流程： 定位放线 → 桩机就位 → 沉管成孔 → 吊放钢筋笼 → 灌注、拔管 → 成桩 → 验收3.2 桩机就位：3.2.l 各桩点桩机就位前应首先复验确认桩点标志与施工图上位置及编号是否一致。3.2.2 桩机就位要达到机架水平、稳定，导向架、桩管、钻具铅直，桩尖与桩管同心，桩尖对准桩点标志。开始沉管时发现沉管偏移必须及时纠正，方可继续施工。3.3 钢筋笼制作：3.3.1 钢筋搭接单面焊缝长 10d，主筋摆放间距均匀，与加强箍筋相垂直。3.3.2 加强箍筋、螺旋筋间距符合设计要求，与主筋接点全部点焊牢固。3.3.3 制作的钢筋笼外形完整，挺直，码放整齐。3.4 振动沉管成孔：3.4.1 开机沉管前，必须根据本桩位地面标高及桩端设计标高确定该桩的桩尖沉入深度。3.4.2 桩管下沉过程及沉入设计深度后，都要及时检查桩管垂直度，垂直度偏差≯1%。3.4.3 桩尖需达到设计深度。当桩尖达到持力层，但达不到设计深度需用贯入度控制时，其最后一分钟的贯入深度不大于 3cm，方可停止振动沉管。3.5 吊放钢筋笼：3.5.1 根据地面标高及设计桩顶标高求出该桩钢筋笼的下入...
