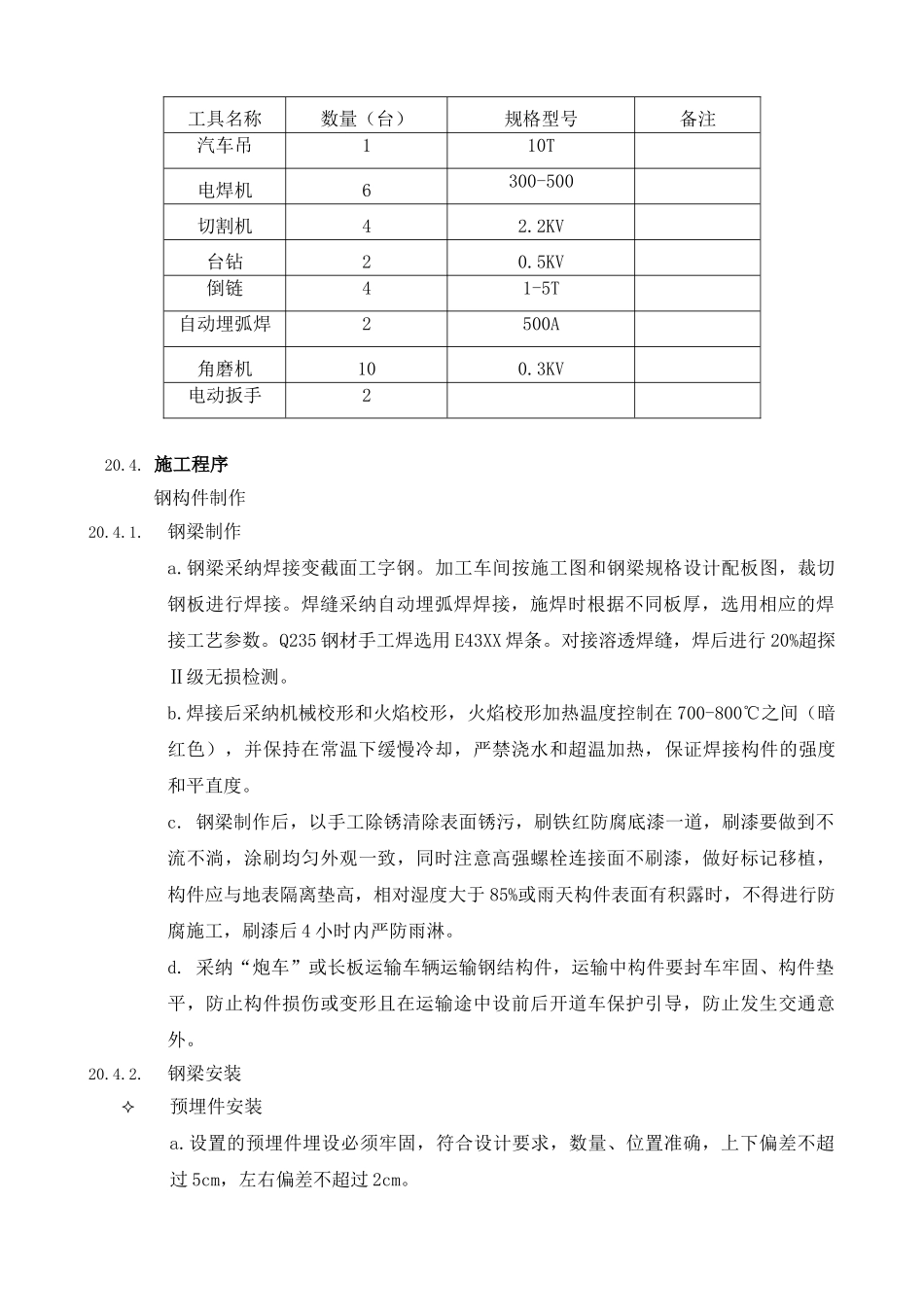

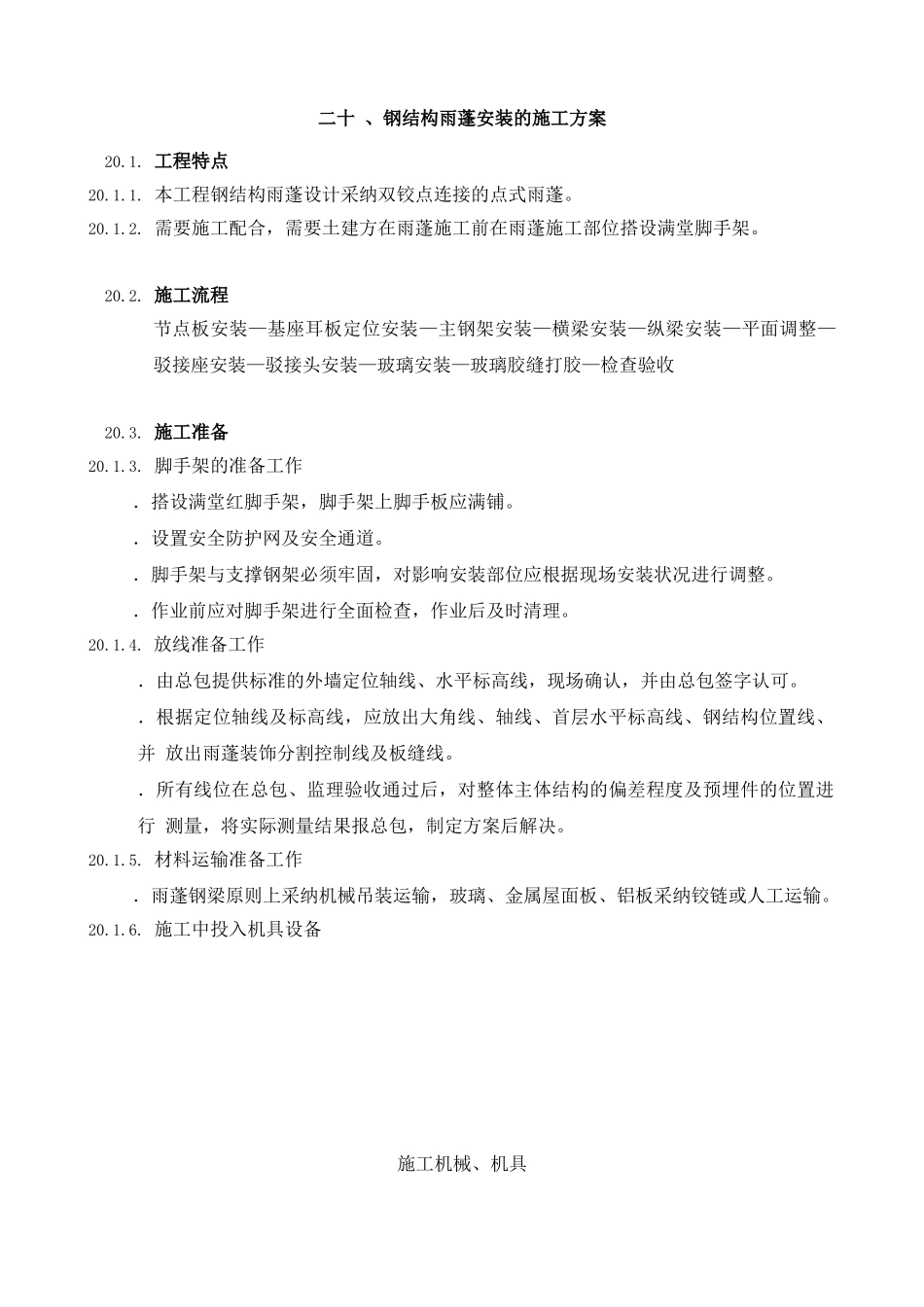

二十 、钢结构雨蓬安装的施工方案20.1. 工程特点20.1.1. 本工程钢结构雨蓬设计采纳双铰点连接的点式雨蓬。20.1.2. 需要施工配合，需要土建方在雨蓬施工前在雨蓬施工部位搭设满堂脚手架。20.2. 施工流程节点板安装—基座耳板定位安装—主钢架安装—横梁安装—纵梁安装—平面调整—驳接座安装—驳接头安装—玻璃安装—玻璃胶缝打胶—检查验收20.3. 施工准备20.1.3. 脚手架的准备工作．搭设满堂红脚手架，脚手架上脚手板应满铺。．设置安全防护网及安全通道。．脚手架与支撑钢架必须牢固，对影响安装部位应根据现场安装状况进行调整。．作业前应对脚手架进行全面检查，作业后及时清理。20.1.4. 放线准备工作．由总包提供标准的外墙定位轴线、水平标高线，现场确认，并由总包签字认可。．根据定位轴线及标高线，应放出大角线、轴线、首层水平标高线、钢结构位置线、并 放出雨蓬装饰分割控制线及板缝线。．所有线位在总包、监理验收通过后，对整体主体结构的偏差程度及预埋件的位置进行 测量，将实际测量结果报总包，制定方案后解决。20.1.5. 材料运输准备工作．雨蓬钢梁原则上采纳机械吊装运输，玻璃、金属屋面板、铝板采纳铰链或人工运输。20.1.6. 施工中投入机具设备施工机械、机具工具名称数量（台）规格型号备注汽车吊110T电焊机6300-500切割机42.2KV台钻20.5KV倒链41-5T自动埋弧焊机2500A角磨机100.3KV电动扳手220.4. 施工程序钢构件制作20.4.1.钢梁制作a.钢梁采纳焊接变截面工字钢。加工车间按施工图和钢梁规格设计配板图，裁切钢板进行焊接。焊缝采纳自动埋弧焊焊接，施焊时根据不同板厚，选用相应的焊接工艺参数。Q235 钢材手工焊选用 E43XX 焊条。对接溶透焊缝，焊后进行 20%超探Ⅱ级无损检测。b.焊接后采纳机械校形和火焰校形，火焰校形加热温度控制在 700-800℃之间（暗红色），并保持在常温下缓慢冷却，严禁浇水和超温加热，保证焊接构件的强度和平直度。c. 钢梁制作后，以手工除锈清除表面锈污，刷铁红防腐底漆一道，刷漆要做到不流不淌，涂刷均匀外观一致，同时注意高强螺栓连接面不刷漆，做好标记移植，构件应与地表隔离垫高，相对湿度大于 85%或雨天构件表面有积露时，不得进行防腐施工，刷漆后 4 小时内严防雨淋。d. 采纳“炮车”或长板运输车辆运输钢结构件，运输中构件要封车牢固、构件垫平，防止构件损伤或变形且在运输途中设前后开道车保护引导，防止发生交通意外。20.4.2.钢梁安装预埋件安装a.设置的预...
