220kv变压器色谱异常故障分析及处理办法

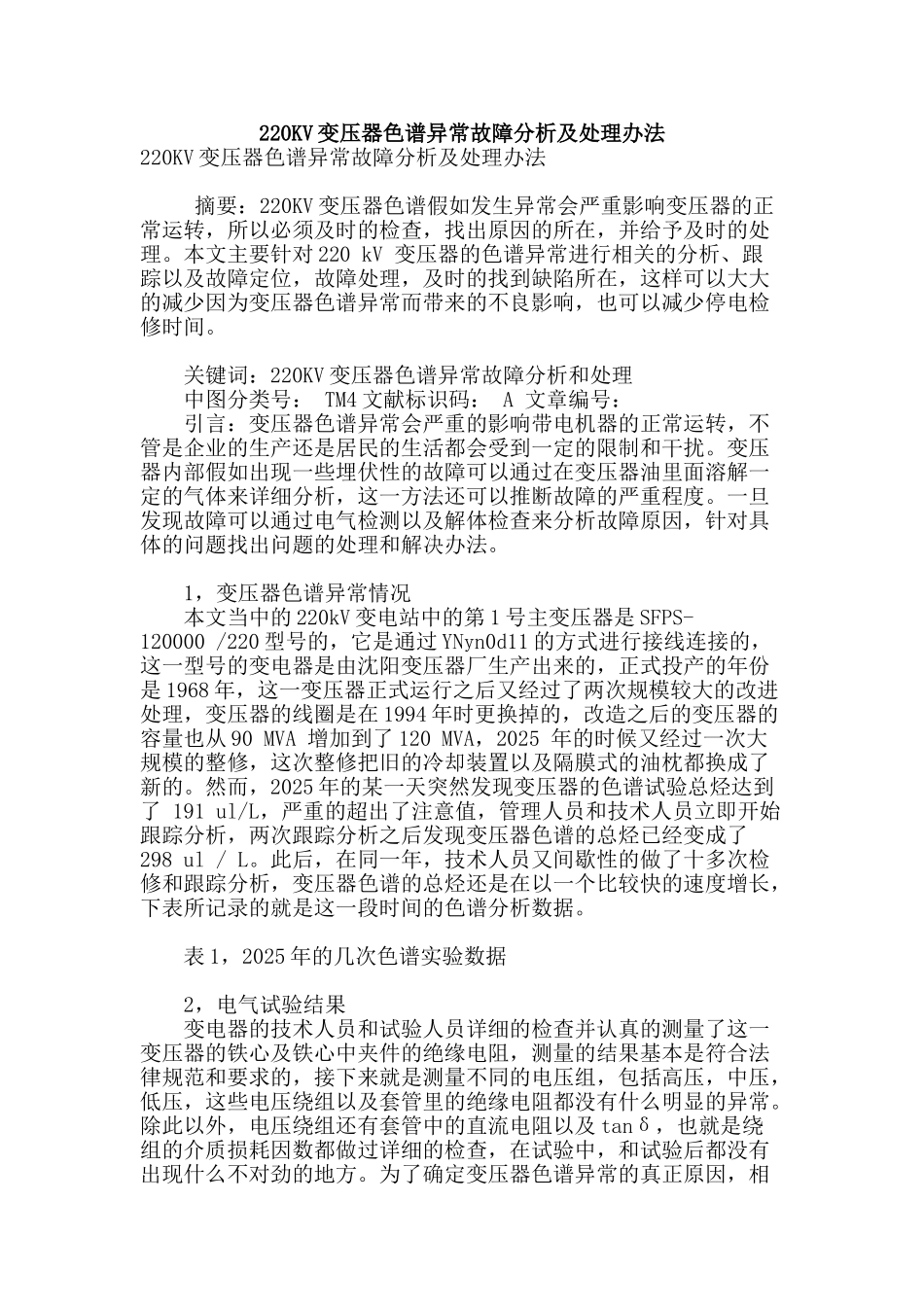

220KV 变压器色谱异常故障分析及处理办法220KV 变压器色谱异常故障分析及处理办法 摘要：220KV 变压器色谱假如发生异常会严重影响变压器的正常运转，所以必须及时的检查，找出原因的所在，并给予及时的处理。本文主要针对 220 kV 变压器的色谱异常进行相关的分析、跟踪以及故障定位，故障处理，及时的找到缺陷所在，这样可以大大的减少因为变压器色谱异常而带来的不良影响，也可以减少停电检修时间。 关键词：220KV 变压器色谱异常故障分析和处理 中图分类号： TM4 文献标识码： A 文章编号： 引言：变压器色谱异常会严重的影响带电机器的正常运转，不管是企业的生产还是居民的生活都会受到一定的限制和干扰。变压器内部假如出现一些埋伏性的故障可以通过在变压器油里面溶解一定的气体来详细分析，这一方法还可以推断故障的严重程度。一旦发现故障可以通过电气检测以及解体检查来分析故障原因，针对具体的问题找出问题的处理和解决办法。 1，变压器色谱异常情况 本文当中的 220kV 变电站中的第 1 号主变压器是 SFPS-120000 /220 型号的，它是通过 YNyn0d11 的方式进行接线连接的，这一型号的变电器是由沈阳变压器厂生产出来的，正式投产的年份是 1968 年，这一变压器正式运行之后又经过了两次规模较大的改进处理，变压器的线圈是在 1994 年时更换掉的，改造之后的变压器的容量也从 90 MVA 增加到了 120 MVA，2025 年的时候又经过一次大规模的整修，这次整修把旧的冷却装置以及隔膜式的油枕都换成了新的。然而，2025 年的某一天突然发现变压器的色谱试验总烃达到了 191 ul/L，严重的超出了注意值，管理人员和技术人员立即开始跟踪分析，两次跟踪分析之后发现变压器色谱的总烃已经变成了298 ul / L。此后，在同一年，技术人员又间歇性的做了十多次检修和跟踪分析，变压器色谱的总烃还是在以一个比较快的速度增长，下表所记录的就是这一段时间的色谱分析数据。 表 1，2025 年的几次色谱实验数据 2，电气试验结果 变电器的技术人员和试验人员详细的检查并认真的测量了这一变压器的铁心及铁心中夹件的绝缘电阻，测量的结果基本是符合法律规范和要求的，接下来就是测量不同的电压组，包括高压，中压，低压，这些电压绕组以及套管里的绝缘电阻都没有什么明显的异常。除此以外，电压绕组还有套管中的直流电阻以及 tanδ，也就是绕组的介质损耗因数都做过详细的检查，在试验中，和试验后都没有出现什么不对...
