40m现浇梁支架施工控制技术

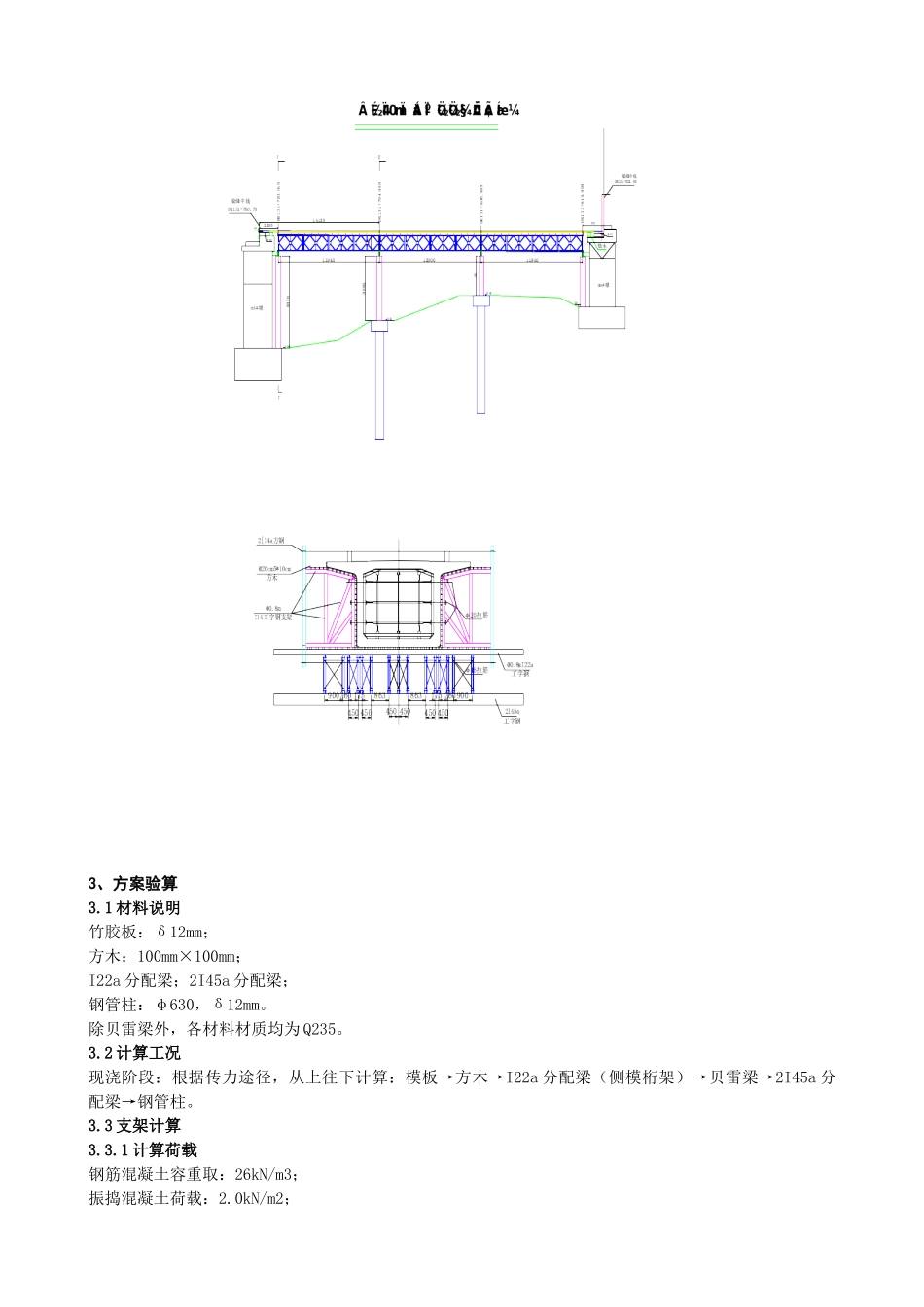

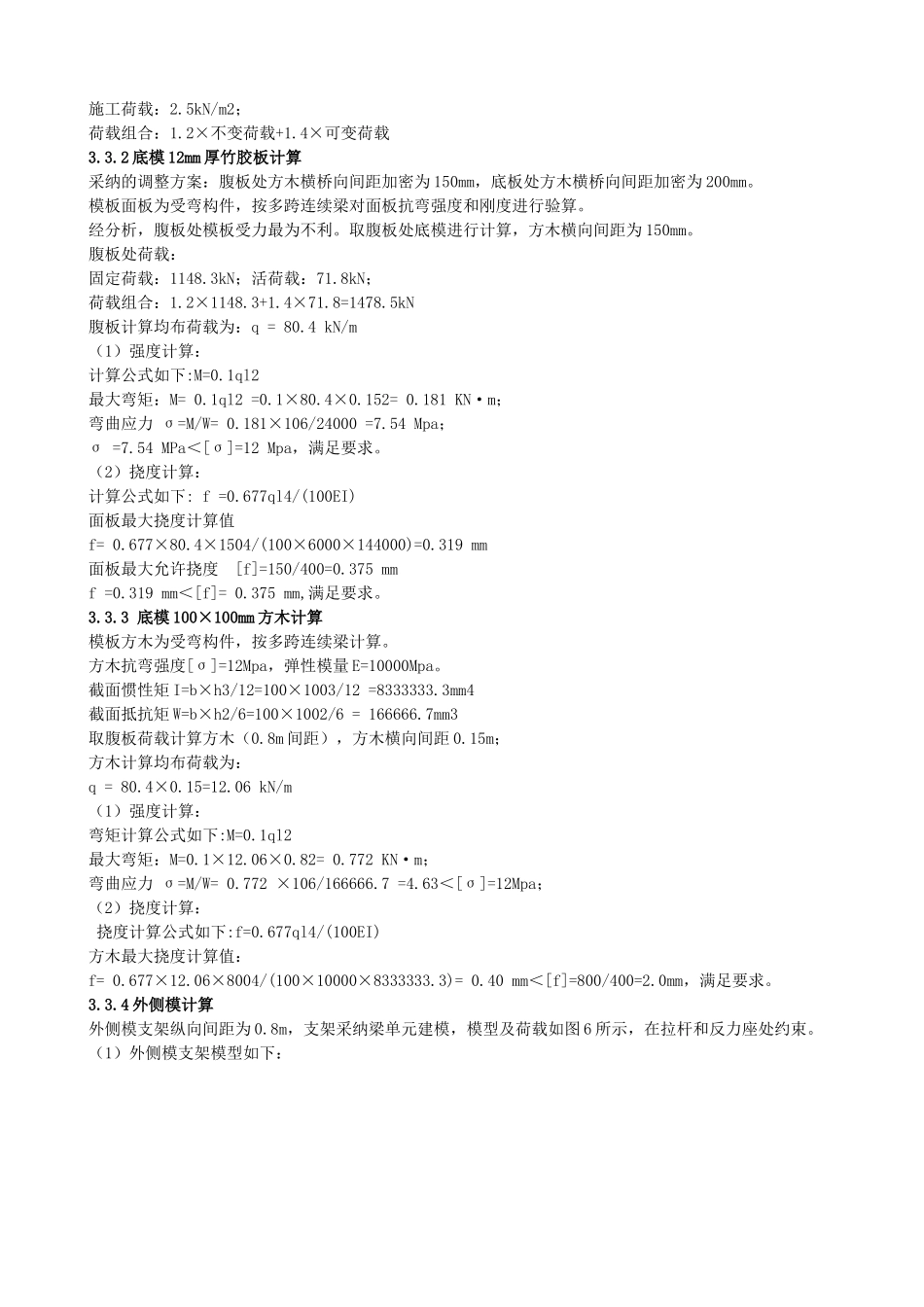

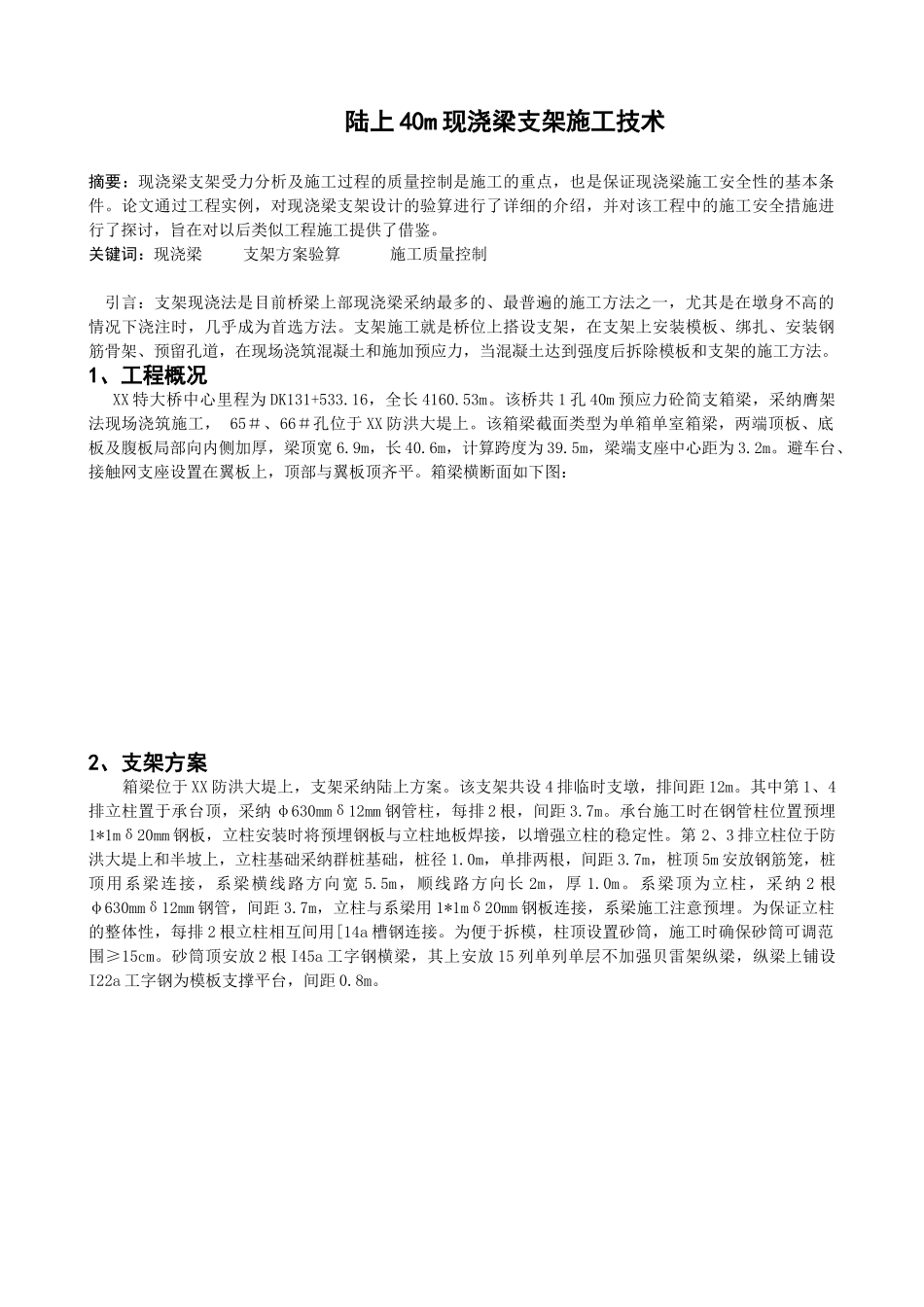

陆上 40m 现浇梁支架施工技术 摘要：现浇梁支架受力分析及施工过程的质量控制是施工的重点，也是保证现浇梁施工安全性的基本条件。论文通过工程实例，对现浇梁支架设计的验算进行了详细的介绍，并对该工程中的施工安全措施进行了探讨，旨在对以后类似工程施工提供了借鉴。关键词：现浇梁 支架方案验算 施工质量控制引言：支架现浇法是目前桥梁上部现浇梁采纳最多的、最普遍的施工方法之一，尤其是在墩身不高的情况下浇注时，几乎成为首选方法。支架施工就是桥位上搭设支架，在支架上安装模板、绑扎、安装钢筋骨架、预留孔道，在现场浇筑混凝土和施加预应力，当混凝土达到强度后拆除模板和支架的施工方法。1、工程概况XX 特大桥中心里程为 DK131+533.16，全长 4160.53m。该桥共 1 孔 40m 预应力砼简支箱梁，采纳膺架法现场浇筑施工， 65＃、66＃孔位于 XX 防洪大堤上。该箱梁截面类型为单箱单室箱梁，两端顶板、底板及腹板局部向内侧加厚，梁顶宽 6.9m，长 40.6m，计算跨度为 39.5m，梁端支座中心距为 3.2m。避车台、接触网支座设置在翼板上，顶部与翼板顶齐平。箱梁横断面如下图：2、支架方案箱梁位于 XX 防洪大堤上，支架采纳陆上方案。该支架共设 4 排临时支墩，排间距 12m。其中第 1、4排立柱置于承台顶，采纳 φ630mmδ12mm 钢管柱，每排 2 根，间距 3.7m。承台施工时在钢管柱位置预埋1*1mδ20mm 钢板，立柱安装时将预埋钢板与立柱地板焊接，以增强立柱的稳定性。第 2、3 排立柱位于防洪大堤上和半坡上，立柱基础采纳群桩基础，桩径 1.0m，单排两根，间距 3.7m，桩顶 5m 安放钢筋笼，桩顶用系梁连接，系梁横线路方向宽 5.5m，顺线路方向长 2m，厚 1.0m。系梁顶为立柱，采纳 2 根φ630mmδ12mm 钢管，间距 3.7m，立柱与系梁用 1*1mδ20mm 钢板连接，系梁施工注意预埋。为保证立柱的整体性，每排 2 根立柱相互间用[14a 槽钢连接。为便于拆模，柱顶设置砂筒，施工时确保砂筒可调范围≥15cm。砂筒顶安放 2 根 I45a 工字钢横梁，其上安放 15 列单列单层不加强贝雷架纵梁，纵梁上铺设I22a 工字钢为模板支撑平台，间距 0.8m。3、方案验算3.1 材料说明竹胶板：δ12mm；方木：100mm×100mm；I22a 分配梁；2I45a 分配梁； 钢管柱：φ630，δ12mm。除贝雷梁外，各材料材质均为 Q235。3.2 计算工况现浇阶段：根据传力途径，从上往下计算：模板→方木→I22a 分配梁（侧模桁架）→贝雷梁→2...
