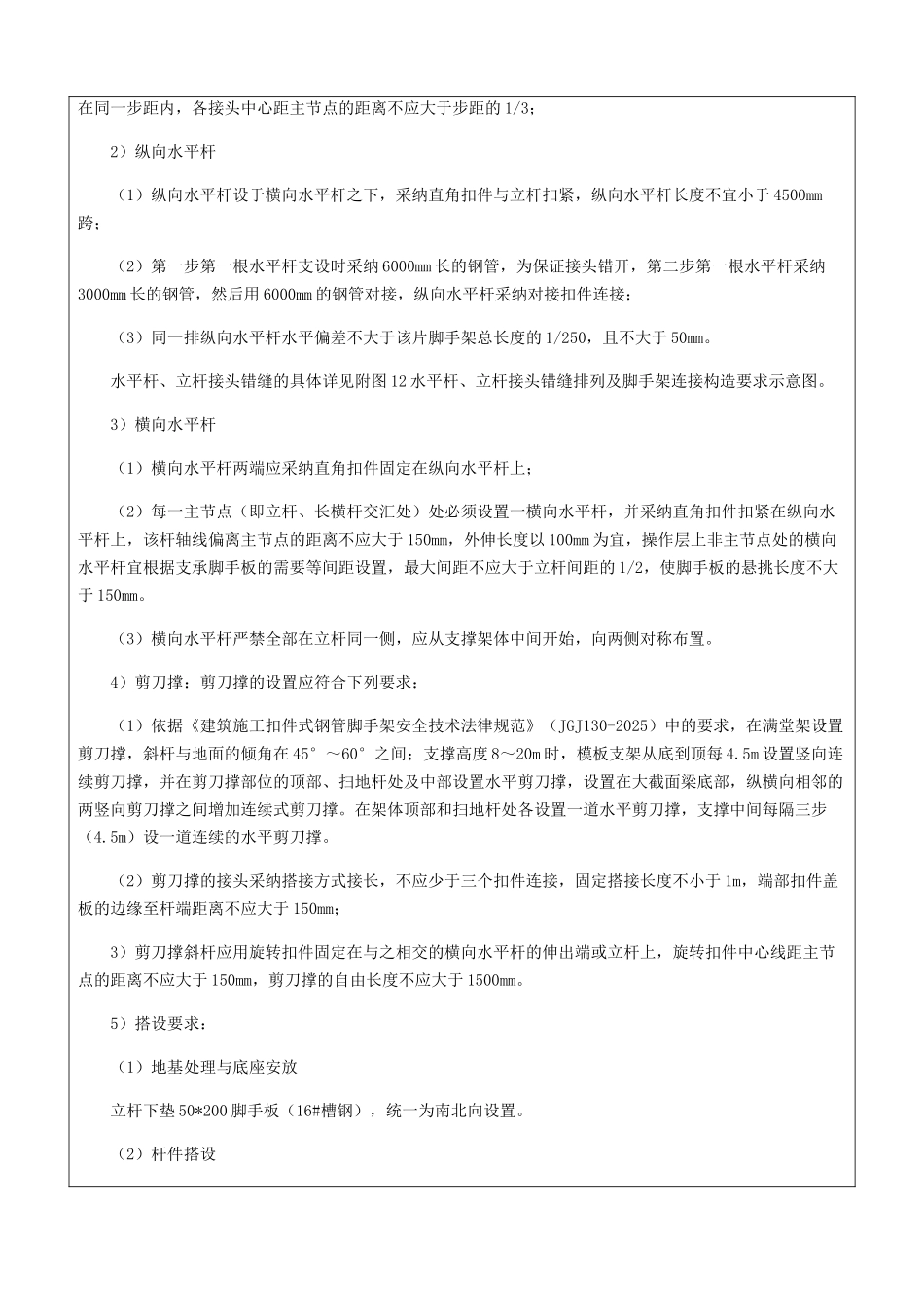

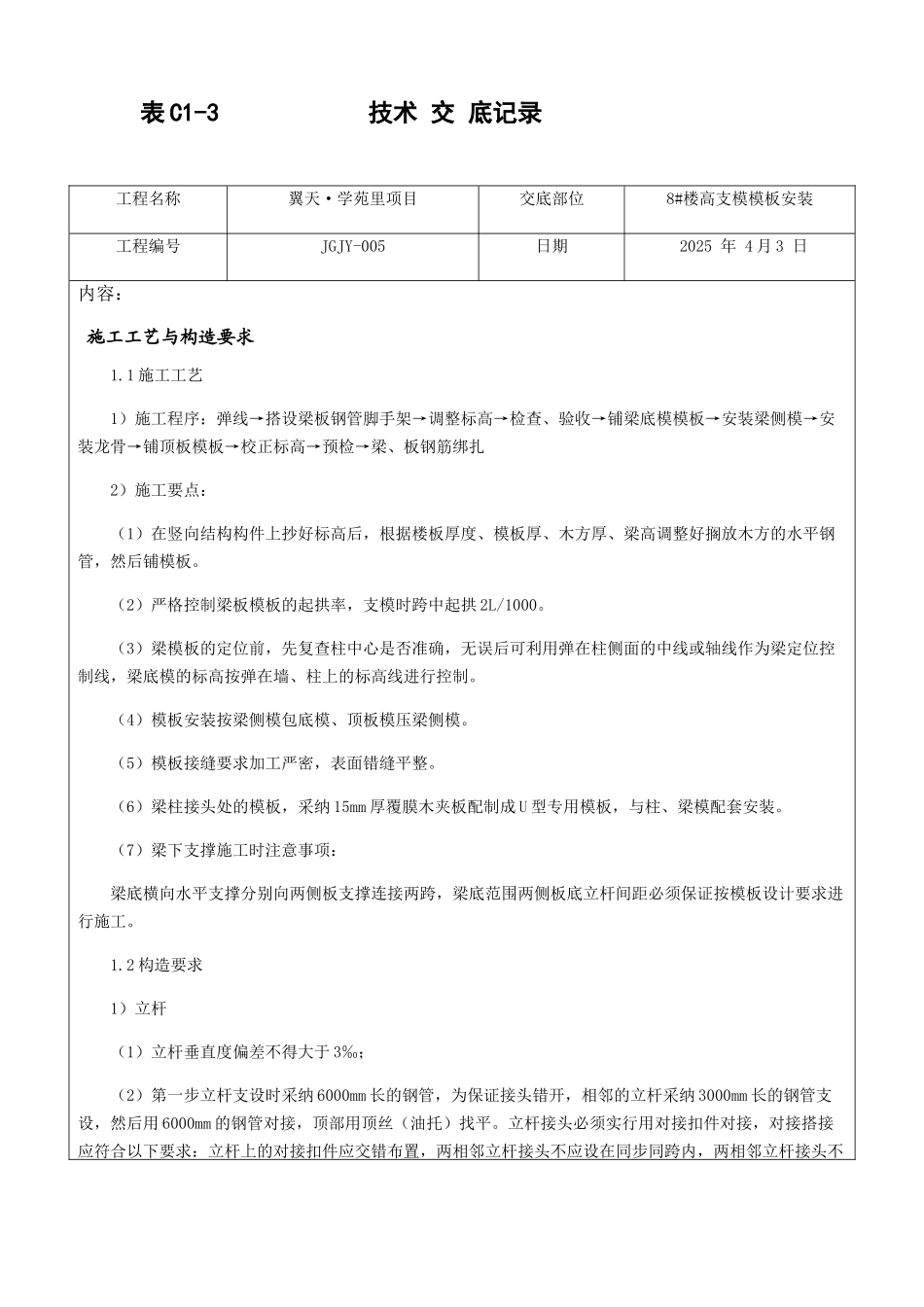

表 C1-3 技术 交 底记录 工程名称翼天·学苑里项目交底部位8#楼高支模模板安装工程编号JGJY-005日期 2025 年 4 月 3 日内容： 施工工艺与构造要求1.1 施工工艺1）施工程序：弹线→搭设梁板钢管脚手架→调整标高→检查、验收→铺梁底模模板→安装梁侧模→安装龙骨→铺顶板模板→校正标高→预检→梁、板钢筋绑扎2）施工要点：（1）在竖向结构构件上抄好标高后，根据楼板厚度、模板厚、木方厚、梁高调整好搁放木方的水平钢管，然后铺模板。（2）严格控制梁板模板的起拱率，支模时跨中起拱 2L/1000。（3）梁模板的定位前，先复查柱中心是否准确，无误后可利用弹在柱侧面的中线或轴线作为梁定位控制线，梁底模的标高按弹在墙、柱上的标高线进行控制。（4）模板安装按梁侧模包底模、顶板模压梁侧模。（5）模板接缝要求加工严密，表面错缝平整。（6）梁柱接头处的模板，采纳 15mm 厚覆膜木夹板配制成 U 型专用模板，与柱、梁模配套安装。（7）梁下支撑施工时注意事项：梁底横向水平支撑分别向两侧板支撑连接两跨，梁底范围两侧板底立杆间距必须保证按模板设计要求进行施工。1.2 构造要求1）立杆（1）立杆垂直度偏差不得大于 3‰；（2）第一步立杆支设时采纳 6000mm 长的钢管，为保证接头错开，相邻的立杆采纳 3000mm 长的钢管支设，然后用 6000mm 的钢管对接，顶部用顶丝（油托）找平。立杆接头必须实行用对接扣件对接，对接搭接应符合以下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头不在同一步距内，各接头中心距主节点的距离不应大于步距的 1/3；2）纵向水平杆（1）纵向水平杆设于横向水平杆之下，采纳直角扣件与立杆扣紧，纵向水平杆长度不宜小于 4500mm跨；（2）第一步第一根水平杆支设时采纳 6000mm 长的钢管，为保证接头错开，第二步第一根水平杆采纳3000mm 长的钢管，然后用 6000mm 的钢管对接，纵向水平杆采纳对接扣件连接；（3）同一排纵向水平杆水平偏差不大于该片脚手架总长度的 1/250，且不大于 50mm。水平杆、立杆接头错缝的具体详见附图 12 水平杆、立杆接头错缝排列及脚手架连接构造要求示意图。3）横向水平杆（1）横向水平杆两端应采纳直角扣件固定在纵向水平杆上；（2）每一主节点（即立杆、长横杆交汇处）处必须设置一横向水平杆，并采纳直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于 150mm，外伸长度以 100mm 为宜，操作层上非主...
