6-第六章-安装钢支架与施工胎架设计与安装

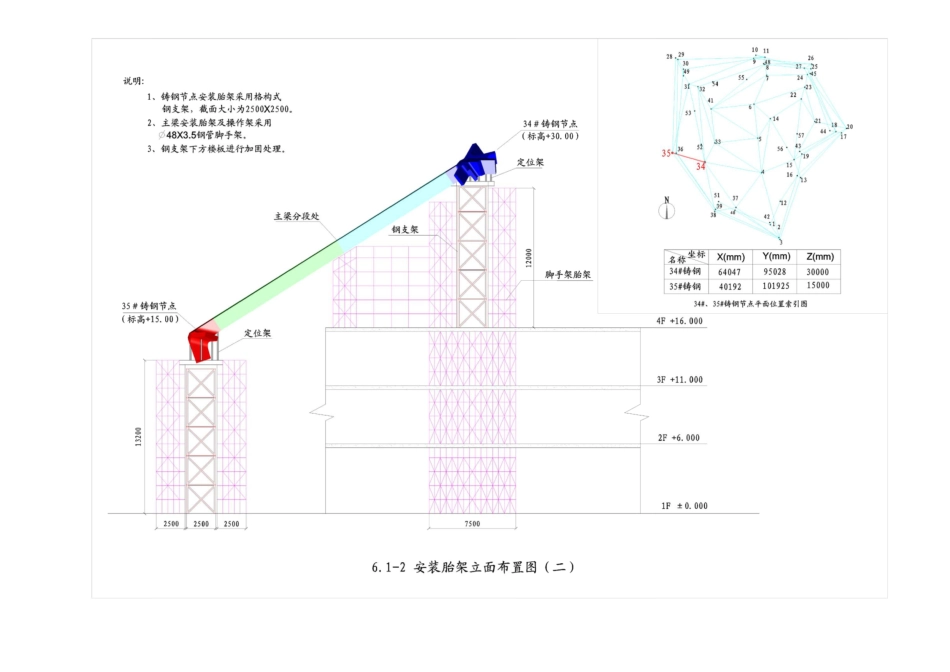

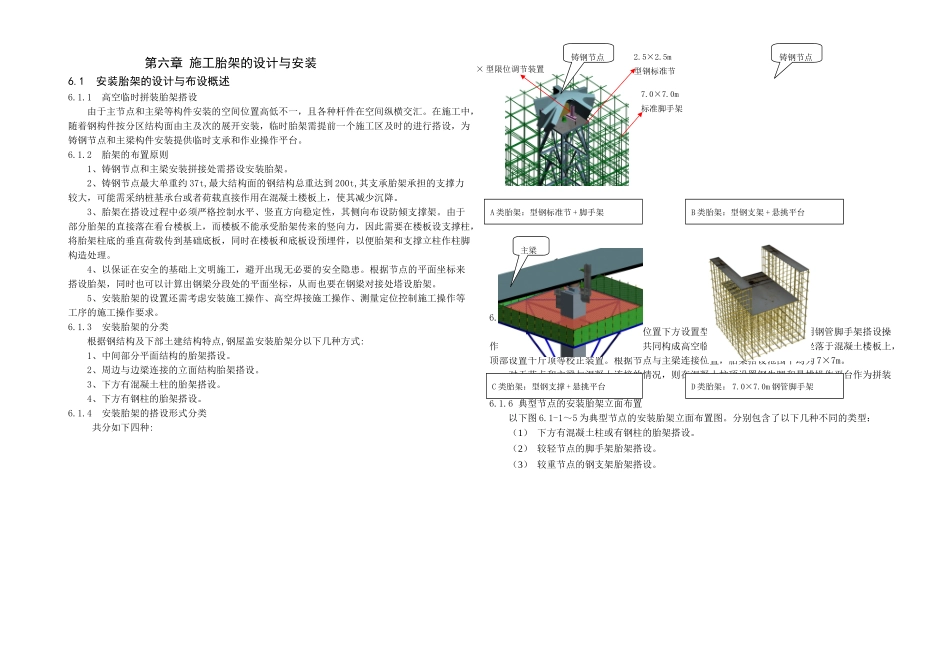

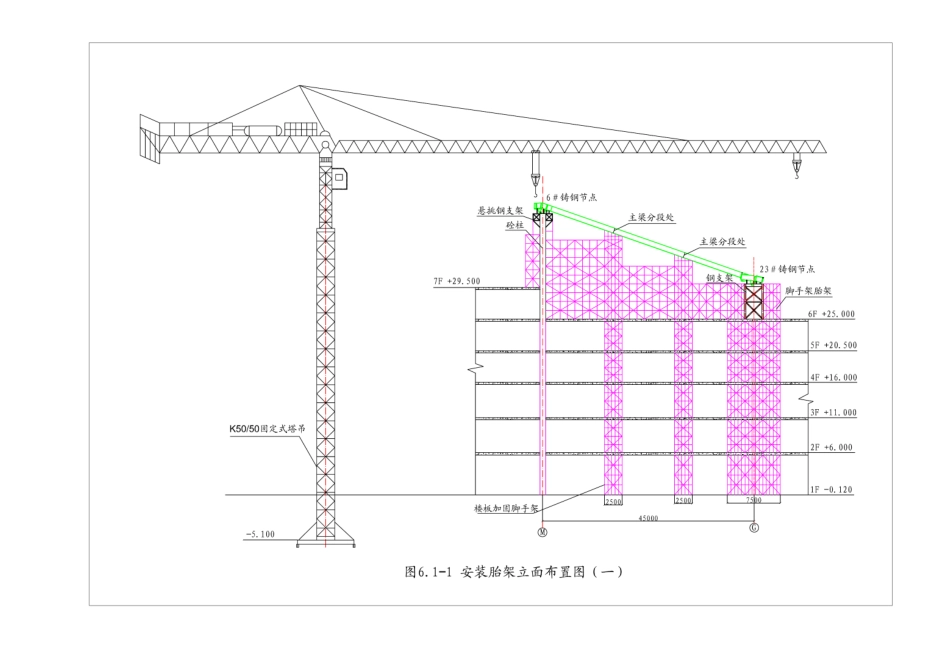

第六章 施工胎架的设计与安装6.1 安装胎架的设计与布设概述6.1.1 高空临时拼装胎架搭设由于主节点和主梁等构件安装的空间位置高低不一，且各种杆件在空间纵横交汇。在施工中，随着钢构件按分区结构面由主及次的展开安装，临时胎架需提前一个施工区及时的进行搭设，为铸钢节点和主梁构件安装提供临时支承和作业操作平台。6.1.2 胎架的布置原则1、铸钢节点和主梁安装拼接处需搭设安装胎架。2、铸钢节点最大单重约 37t,最大结构面的钢结构总重达到 200t,其支承胎架承担的支撑力较大，可能需采纳桩基承台或者荷载直接作用在混凝土楼板上，使其减少沉降。3、胎架在搭设过程中必须严格控制水平、竖直方向稳定性，其侧向布设防倾支撑架。由于部分胎架的直接落在看台楼板上，而楼板不能承受胎架传来的竖向力，因此需要在楼板设支撑柱，将胎架柱底的垂直荷载传到基础底板，同时在楼板和底板设预埋件，以便胎架和支撑立柱作柱脚构造处理。4、以保证在安全的基础上文明施工，避开出现无必要的安全隐患。根据节点的平面坐标来搭设胎架，同时也可以计算出钢梁分段处的平面坐标，从而也要在钢梁对接处塔设胎架。5、安装胎架的设置还需考虑安装施工操作、高空焊接施工操作、测量定位控制施工操作等工序的施工操作要求。6.1.3 安装胎架的分类根据钢结构及下部土建结构特点,钢屋盖安装胎架分以下几种方式:1、中间部分平面结构的胎架搭设。2、周边与边梁连接的立面结构胎架搭设。3、下方有混凝土柱的胎架搭设。4、下方有钢柱的胎架搭设。6.1.4 安装胎架的搭设形式分类共分如下四种:6.1.5 临时拼装胎架布置在每个节点和主梁分段处的设计位置下方设置型钢标准节支撑架，周围用钢管脚手架搭设操作平台，并兼顾支撑架的稳固，二者共同构成高空临时拼装胎架，胎架底部坐落于混凝土楼板上，顶部设置千斤顶等校正装置。根据节点与主梁连接位置，胎架搭设范围平均为 7×7m。对于节点和主梁与混凝土连接的情况，则在混凝土柱顶设置钢牛腿和悬挑操作平台作为拼装胎架。6.1.6 典型节点的安装胎架立面布置以下图 6.1-1～5 为典型节点的安装胎架立面布置图。分别包含了以下几种不同的类型：（1） 下方有混凝土柱或有钢柱的胎架搭设。（2） 较轻节点的脚手架胎架搭设。（3） 较重节点的钢支架胎架搭设。× 型限位调节装置2.5×2.5m型钢标准节A 类胎架：型钢标准节 + 脚手架B 类胎架：型钢支架 + 悬挑平台C 类胎架：型钢支撑 + 悬挑平台D 类胎架： 7.0×...
