AC-25目标配合比设计

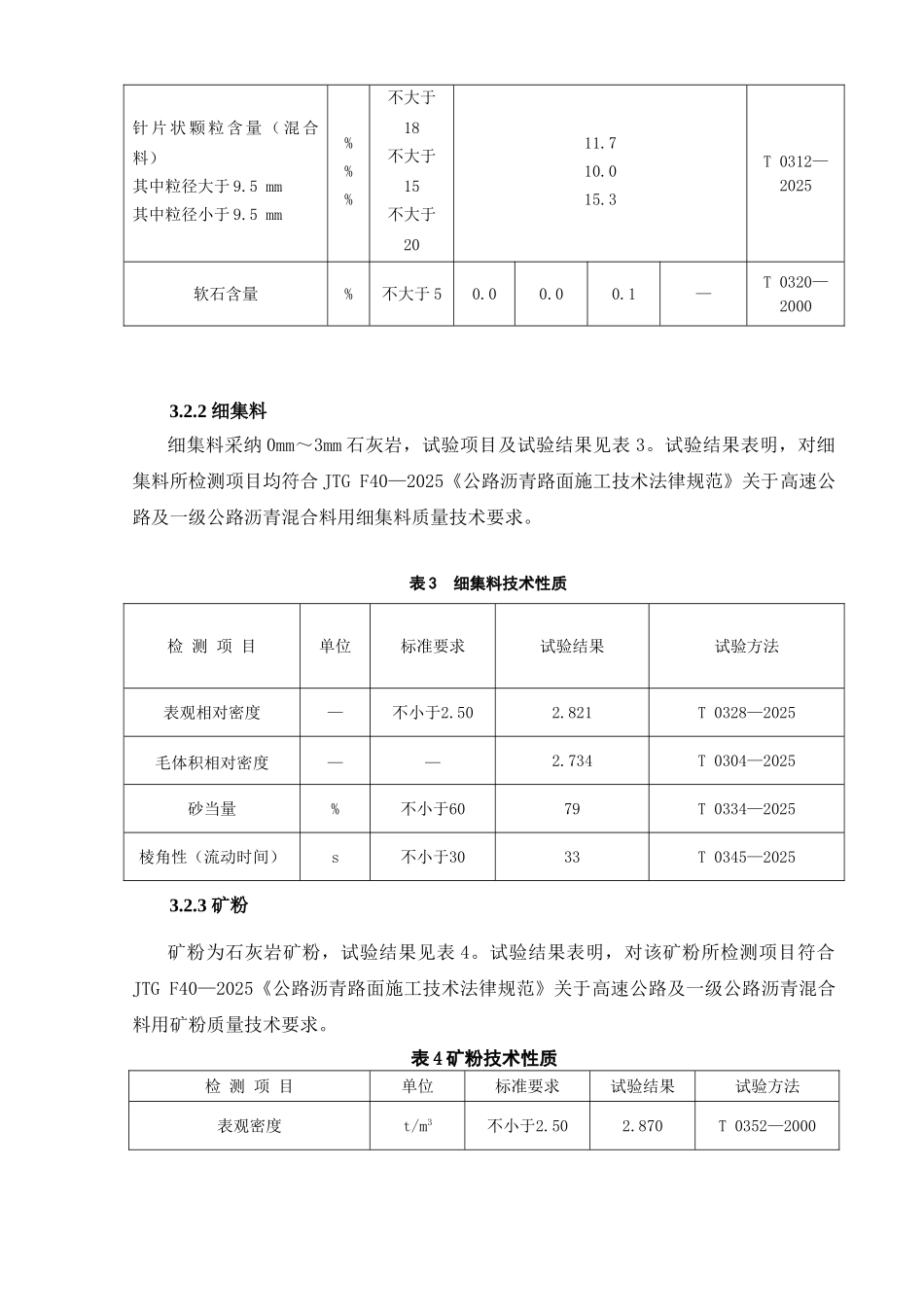

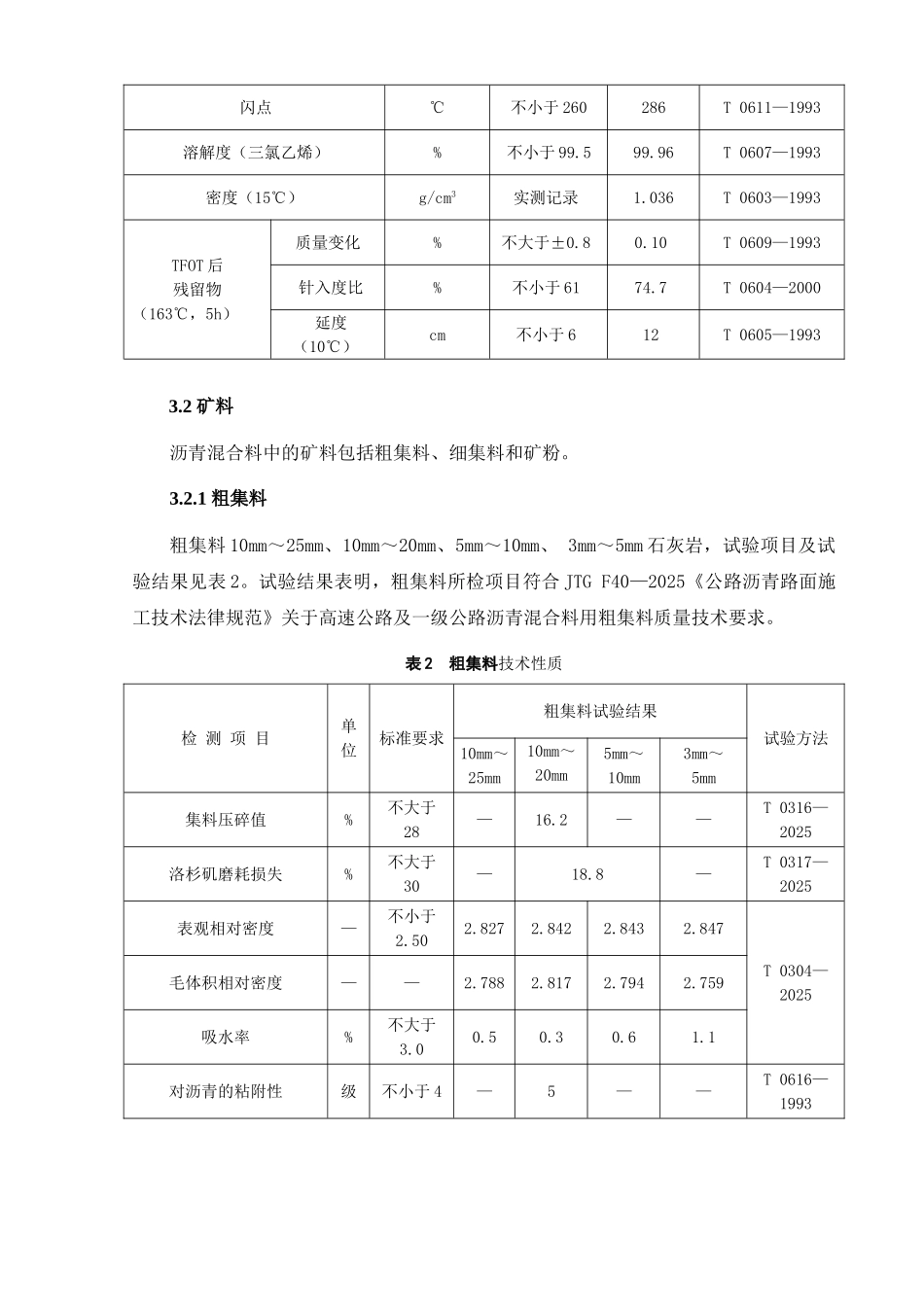

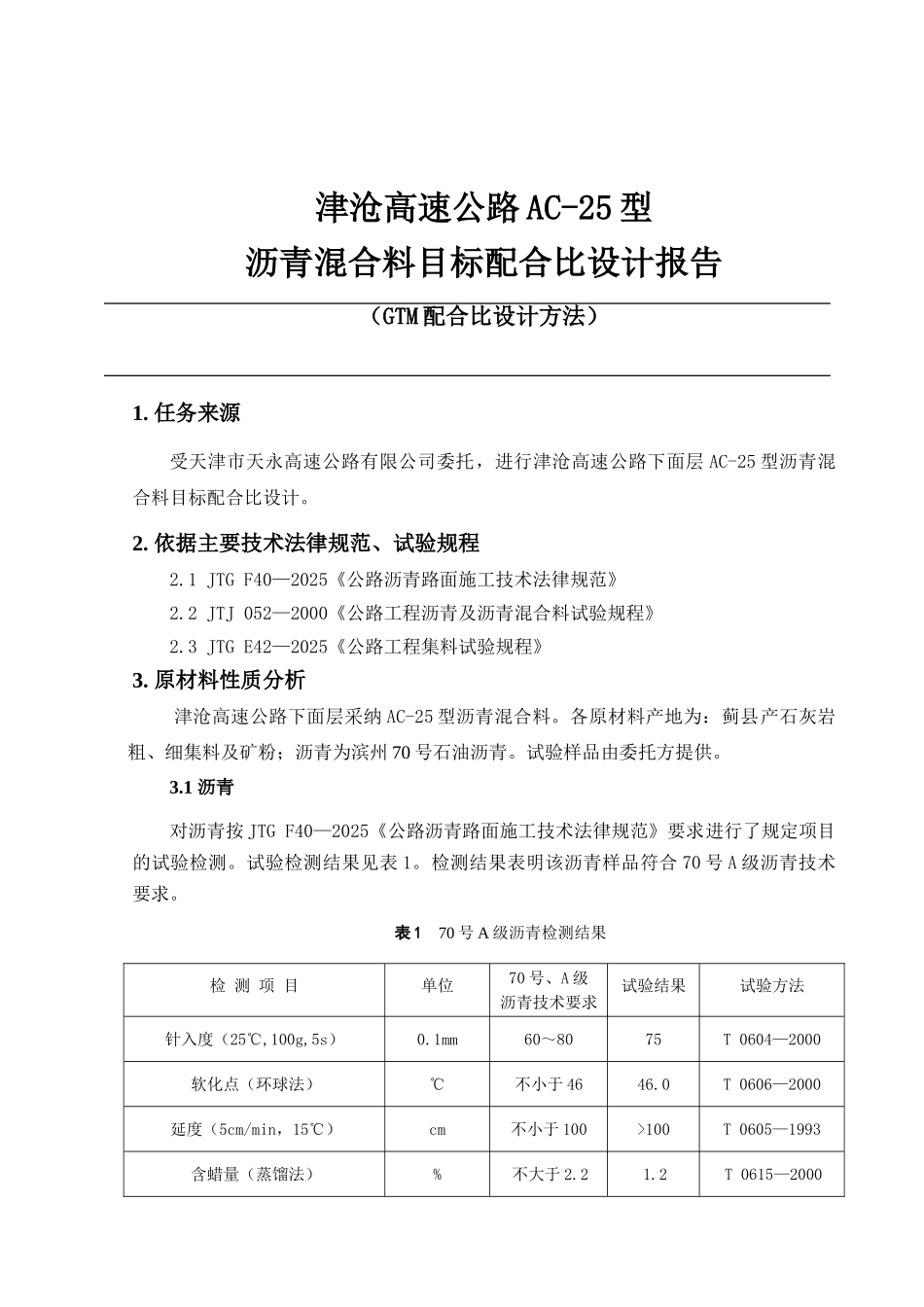

津沧高速公路 AC-25 型沥青混合料目标配合比设计报告（GTM 配合比设计方法）1. 任务来源受天津市天永高速公路有限公司委托，进行津沧高速公路下面层 AC-25 型沥青混合料目标配合比设计。2. 依据主要技术法律规范、试验规程2.1 JTG F40—2025《公路沥青路面施工技术法律规范》2.2 JTJ 052—2000《公路工程沥青及沥青混合料试验规程》2.3 JTG E42—2025《公路工程集料试验规程》3. 原材料性质分析津沧高速公路下面层采纳 AC-25 型沥青混合料。各原材料产地为：蓟县产石灰岩粗、细集料及矿粉；沥青为滨州 70 号石油沥青。试验样品由委托方提供。3.1 沥青对沥青按 JTG F40—2025《公路沥青路面施工技术法律规范》要求进行了规定项目的试验检测。试验检测结果见表 1。检测结果表明该沥青样品符合 70 号 A 级沥青技术要求。表 1 70 号 A 级沥青检测结果检 测 项 目单位70 号、A 级沥青技术要求试验结果试验方法针入度（25℃,100g,5s）0.1mm60～8075T 0604—2000软化点（环球法）℃不小于 4646.0T 0606—2000延度（5cm/min，15℃）cm不小于 100>100T 0605—1993含蜡量（蒸馏法） %不大于 2.21.2T 0615—2000闪点℃不小于 260286T 0611—1993溶解度（三氯乙烯）%不小于 99.599.96T 0607—1993密度（15℃）g/cm3实测记录1.036T 0603—1993TFOT 后残留物（163℃，5h）质量变化%不大于±0.80.10T 0609—1993针入度比%不小于 6174.7T 0604—2000延度（10℃）cm不小于 612T 0605—19933.2 矿料沥青混合料中的矿料包括粗集料、细集料和矿粉。3.2.1 粗集料粗集料 10mm～25mm、10mm～20mm、5mm～10mm、 3mm～5mm 石灰岩，试验项目及试验结果见表 2。试验结果表明，粗集料所检项目符合 JTG F40—2025《公路沥青路面施工技术法律规范》关于高速公路及一级公路沥青混合料用粗集料质量技术要求。表 2 粗集料技术性质检 测 项 目单位标准要求粗集料试验结果试验方法10mm～25mm10mm～20mm5mm～10mm3mm～5mm集料压碎值%不大于28—16.2——T 0316—2025洛杉矶磨耗损失%不大于30—18.8—T 0317—2025表观相对密度—不小于2.502.8272.8422.8432.847T 0304—2025毛体积相对密度——2.7882.8172.7942.759吸水率%不大于3.00.50.30.61.1对沥青的粘附性级不小于 4—5——T 0616—1993针 片 状 颗 粒 含 量 （ 混 合料）其中粒径大于 9.5 mm其中粒径小于 9.5 mm%%%不大于18不大于15不大于20...
