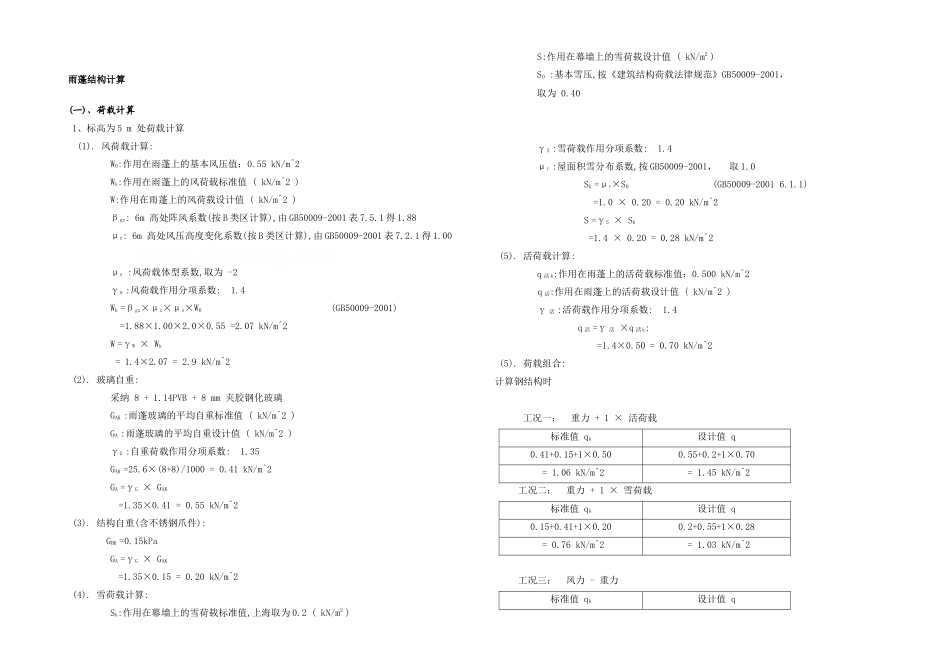

雨蓬结构计算(一)、荷载计算 1、标高为 5 m 处荷载计算 (1). 风荷载计算:W0:作用在雨蓬上的基本风压值：0.55 kN/m^2 Wk:作用在雨蓬上的风荷载标准值 ( kN/m^2 )W:作用在雨蓬上的风荷载设计值 ( kN/m^2 )βgz: 6m 高处阵风系数(按 B 类区计算),由 GB50009-2001 表 7.5.1 得 1.88μz: 6m 高处风压高度变化系数(按 B 类区计算),由 GB50009-2001 表 7.2.1 得 1.00μs :风荷载体型系数,取为 -2γw :风荷载作用分项系数: 1.4Wk =βgz×μz×μs×W0 (GB50009-2001)=1.88×1.00×2.0×0.55 =2.07 kN/m^2 W =γW × Wk = 1.4×2.07 = 2.9 kN/m^2(2). 玻璃自重:采纳 8 + 1.14PVB + 8 mm 夹胶钢化玻璃GAK :雨蓬玻璃的平均自重标准值 ( kN/m^2 )GA :雨蓬玻璃的平均自重设计值 ( kN/m^2 )γG :自重荷载作用分项系数: 1.35GAK =25.6×(8+8)/1000 = 0.41 kN/m^2GA =γG × GAK =1.35×0.41 = 0.55 kN/m^2(3). 结构自重(含不锈钢爪件):GBK =0.15kPaGA =γG × GAK =1.35×0.15 = 0.20 kN/m^2(4). 雪荷载计算:Sk:作用在幕墙上的雪荷载标准值,上海取为 0.2 ( kN/m2 )S:作用在幕墙上的雪荷载设计值 ( kN/m2 )S0 :基本雪压,按《建筑结构荷载法律规范》GB50009-2001，取为 0.40γS :雪荷载作用分项系数: 1.4μr :屋面积雪分布系数,按 GB50009-2001，取 1.0Sk =μr×S0(GB50009-2001 6.1.1)=1.0 × 0.20 = 0.20 kN/m^2S =γS × Sk =1.4 × 0.20 = 0.28 kN/m^2(5). 活荷载计算:q 活 k:作用在雨蓬上的活荷载标准值：0.500 kN/m^2 q 活:作用在雨蓬上的活荷载设计值 ( kN/m^2 )γ 活 :活荷载作用分项系数: 1.4 q 活 =γ 活 ×q 活 k: =1.4×0.50 = 0.70 kN/m^2(5). 荷载组合:计算钢结构时工况一： 重力 + 1 × 活荷载 标准值 qk设计值 q0.41+0.15+1×0.500.55+0.2+1×0.70 = 1.06 kN/m^2 = 1.45 kN/m^2工况二： 重力 + 1 × 雪荷载 标准值 qk设计值 q0.15+0.41+1×0.200.2+0.55+1×0.28 = 0.76 kN/m^2 = 1.03 kN/m^2工况三： 风力 - 重力 标准值 qk设计值 q2.07 - 0.41-0.152.9 - 0.41-0.15 = 1.51 kN/m^2 = 2.34 kN/m^2经比较，工况一和工况三更为不利，校核这两种工况下的结构受力情况。(二)、雨蓬钢梁计算为保守起见，雨蓬拉杆不考虑承压，雨蓬梁按悬臂梁模型进行计算。...
