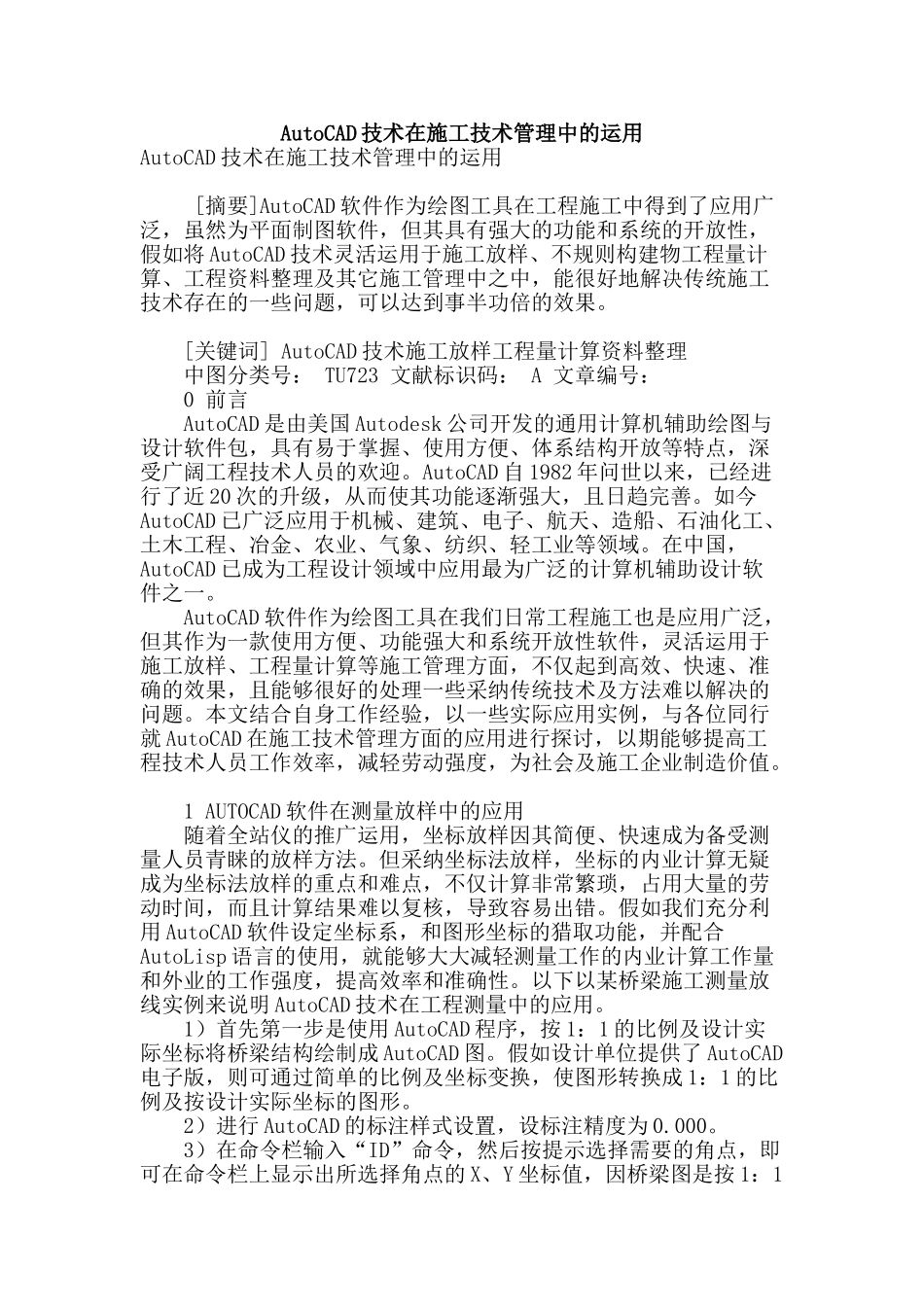

autocad技术在施工技术管理中的运用

AutoCAD 技术在施工技术管理中的运用AutoCAD 技术在施工技术管理中的运用 [摘要]AutoCAD 软件作为绘图工具在工程施工中得到了应用广泛，虽然为平面制图软件，但其具有强大的功能和系统的开放性，假如将 AutoCAD 技术灵活运用于施工放样、不规则构建物工程量计算、工程资料整理及其它施工管理中之中，能很好地解决传统施工技术存在的一些问题，可以达到事半功倍的效果。 [关键词] AutoCAD 技术施工放样工程量计算资料整理 中图分类号： TU723 文献标识码： A 文章编号： 0 前言 AutoCAD 是由美国 Autodesk 公司开发的通用计算机辅助绘图与设计软件包，具有易于掌握、使用方便、体系结构开放等特点，深受广阔工程技术人员的欢迎。AutoCAD 自 1982 年问世以来，已经进行了近 20 次的升级，从而使其功能逐渐强大，且日趋完善。如今AutoCAD 已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、农业、气象、纺织、轻工业等领域。在中国，AutoCAD 已成为工程设计领域中应用最为广泛的计算机辅助设计软件之一。 AutoCAD 软件作为绘图工具在我们日常工程施工也是应用广泛，但其作为一款使用方便、功能强大和系统开放性软件，灵活运用于施工放样、工程量计算等施工管理方面，不仅起到高效、快速、准确的效果，且能够很好的处理一些采纳传统技术及方法难以解决的问题。本文结合自身工作经验，以一些实际应用实例，与各位同行就 AutoCAD 在施工技术管理方面的应用进行探讨，以期能够提高工程技术人员工作效率，减轻劳动强度，为社会及施工企业制造价值。 1 AUTOCAD 软件在测量放样中的应用 随着全站仪的推广运用，坐标放样因其简便、快速成为备受测量人员青睐的放样方法。但采纳坐标法放样，坐标的内业计算无疑成为坐标法放样的重点和难点，不仅计算非常繁琐，占用大量的劳动时间，而且计算结果难以复核，导致容易出错。假如我们充分利用 AutoCAD 软件设定坐标系，和图形坐标的猎取功能，并配合AutoLisp 语言的使用，就能够大大减轻测量工作的内业计算工作量和外业的工作强度，提高效率和准确性。以下以某桥梁施工测量放线实例来说明 AutoCAD 技术在工程测量中的应用。 1）首先第一步是使用 AutoCAD 程序，按 1：1 的比例及设计实际坐标将桥梁结构绘制成 AutoCAD 图。假如设计单位提供了 AutoCAD电子版，则可通过简单的比例及坐标变换，使图形转换成 1：1 的比例及按设计实际坐标的图形...
