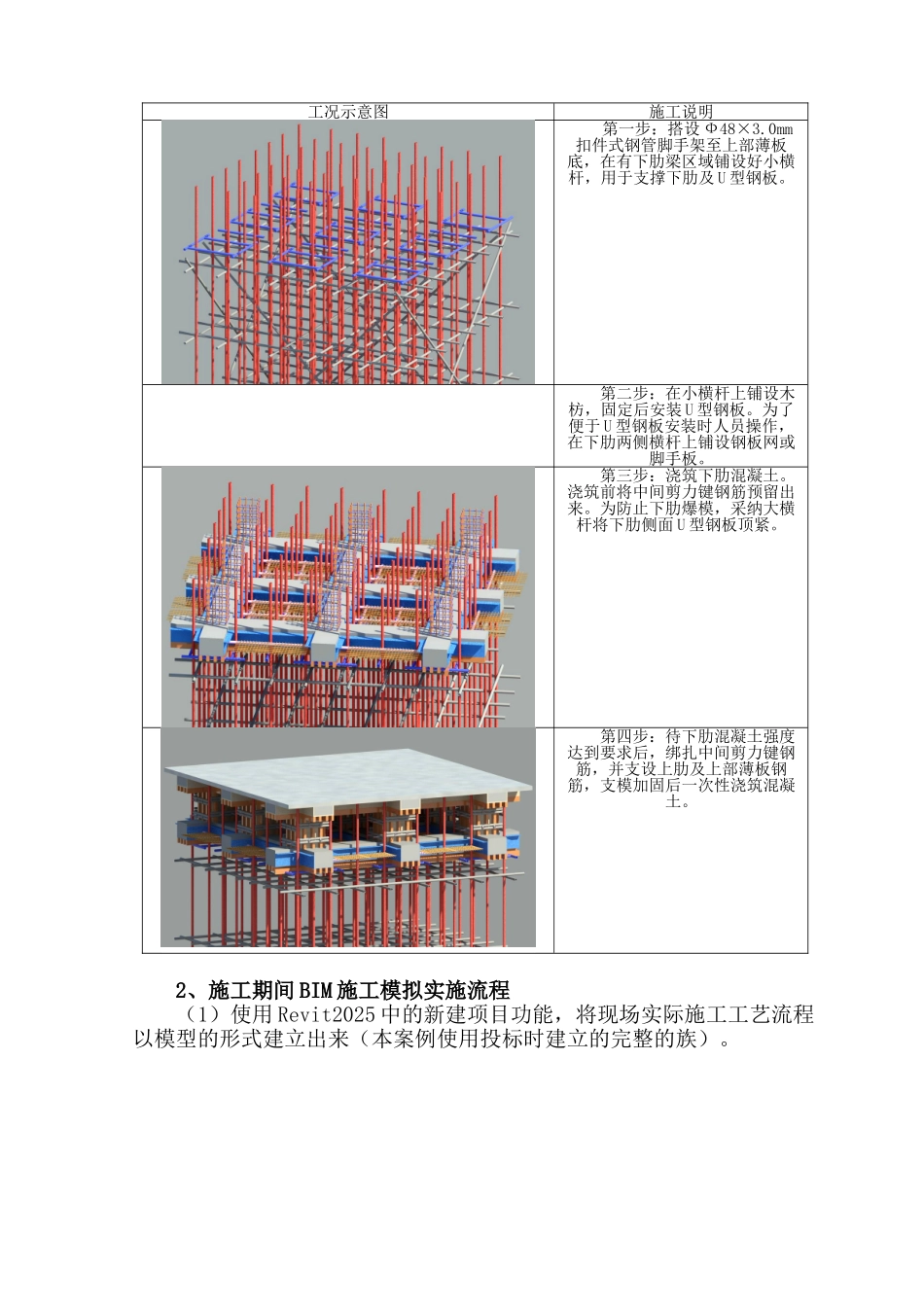

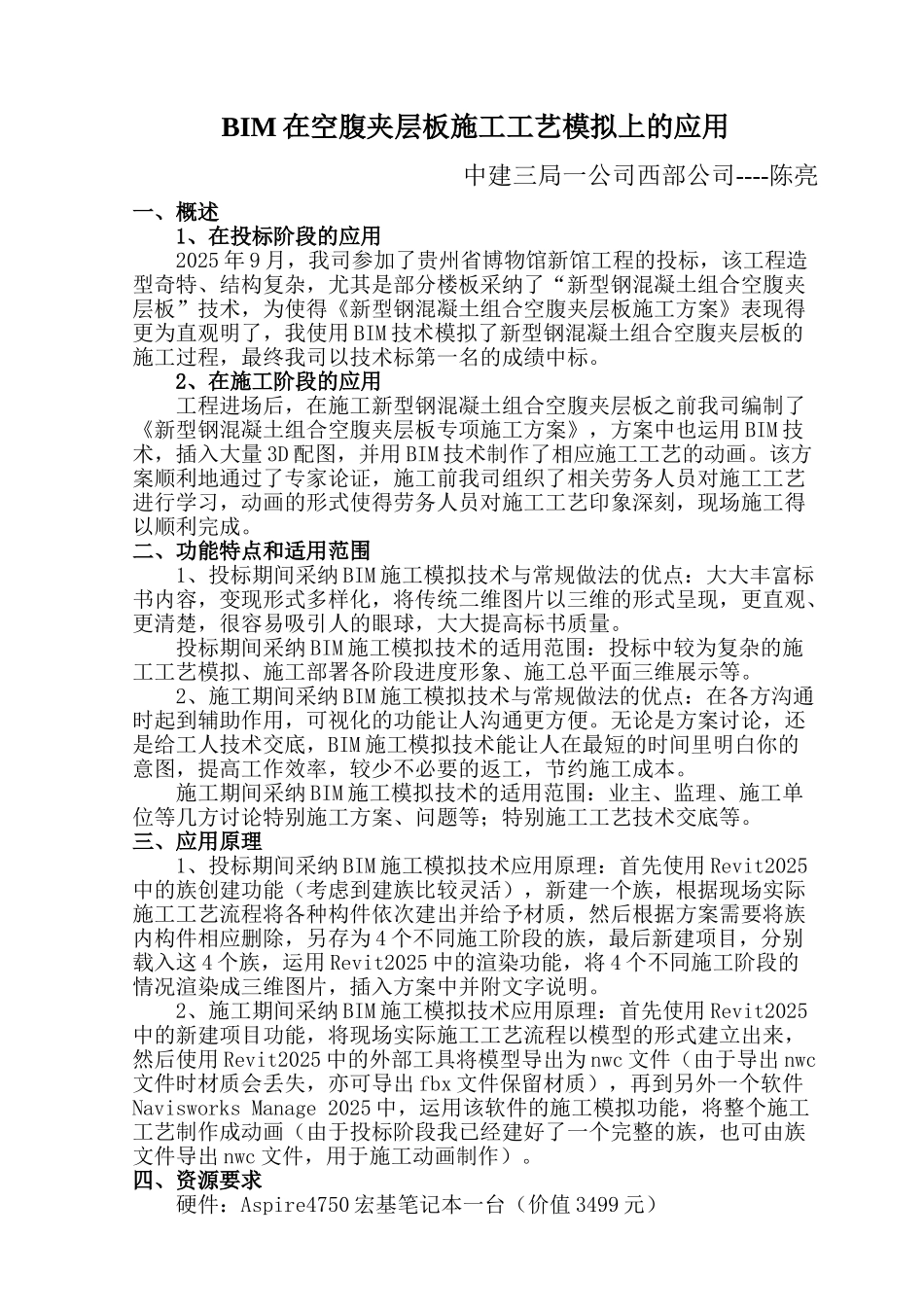

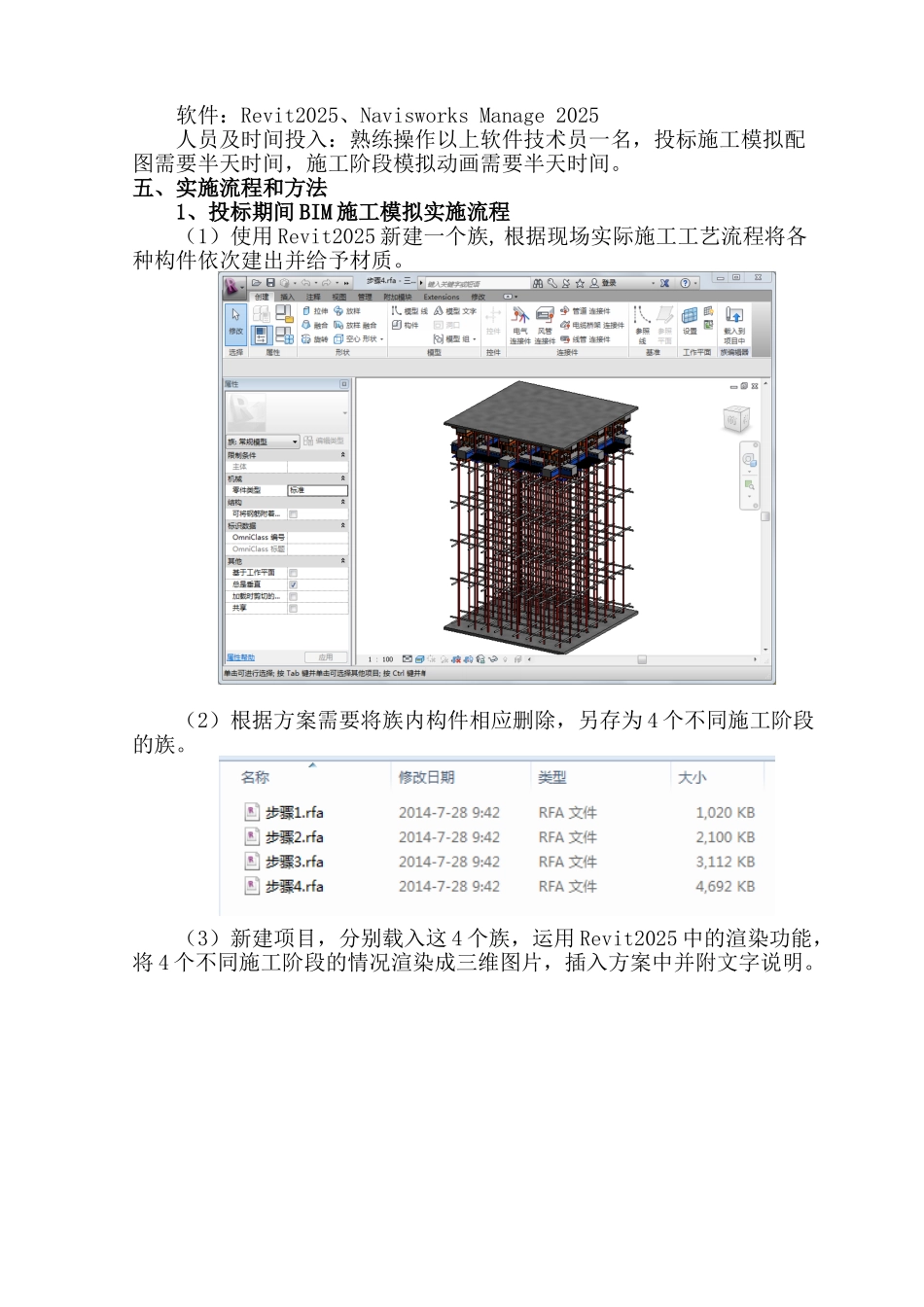

BIM 在空腹夹层板施工工艺模拟上的应用中建三局一公司西部公司----陈亮一、概述1、在投标阶段的应用2025 年 9 月，我司参加了贵州省博物馆新馆工程的投标，该工程造型奇特、结构复杂，尤其是部分楼板采纳了“新型钢混凝土组合空腹夹层板”技术，为使得《新型钢混凝土组合空腹夹层板施工方案》表现得更为直观明了，我使用 BIM 技术模拟了新型钢混凝土组合空腹夹层板的施工过程，最终我司以技术标第一名的成绩中标。2、在施工阶段的应用工程进场后，在施工新型钢混凝土组合空腹夹层板之前我司编制了《新型钢混凝土组合空腹夹层板专项施工方案》，方案中也运用 BIM 技术，插入大量 3D 配图，并用 BIM 技术制作了相应施工工艺的动画。该方案顺利地通过了专家论证，施工前我司组织了相关劳务人员对施工工艺进行学习，动画的形式使得劳务人员对施工工艺印象深刻，现场施工得以顺利完成。二、功能特点和适用范围1、投标期间采纳 BIM 施工模拟技术与常规做法的优点：大大丰富标书内容，变现形式多样化，将传统二维图片以三维的形式呈现，更直观、更清楚，很容易吸引人的眼球，大大提高标书质量。投标期间采纳 BIM 施工模拟技术的适用范围：投标中较为复杂的施工工艺模拟、施工部署各阶段进度形象、施工总平面三维展示等。2、施工期间采纳 BIM 施工模拟技术与常规做法的优点：在各方沟通时起到辅助作用，可视化的功能让人沟通更方便。无论是方案讨论，还是给工人技术交底，BIM 施工模拟技术能让人在最短的时间里明白你的意图，提高工作效率，较少不必要的返工，节约施工成本。施工期间采纳 BIM 施工模拟技术的适用范围：业主、监理、施工单位等几方讨论特别施工方案、问题等；特别施工工艺技术交底等。三、应用原理1、投标期间采纳 BIM 施工模拟技术应用原理：首先使用 Revit2025中的族创建功能（考虑到建族比较灵活），新建一个族，根据现场实际施工工艺流程将各种构件依次建出并给予材质，然后根据方案需要将族内构件相应删除，另存为 4 个不同施工阶段的族，最后新建项目，分别载入这 4 个族，运用 Revit2025 中的渲染功能，将 4 个不同施工阶段的情况渲染成三维图片，插入方案中并附文字说明。2、施工期间采纳 BIM 施工模拟技术应用原理：首先使用 Revit2025中的新建项目功能，将现场实际施工工艺流程以模型的形式建立出来，然后使用 Revit2025 中的外部工具将模型导出为 nwc 文件（由于导出 nwc文件时材质会丢...
