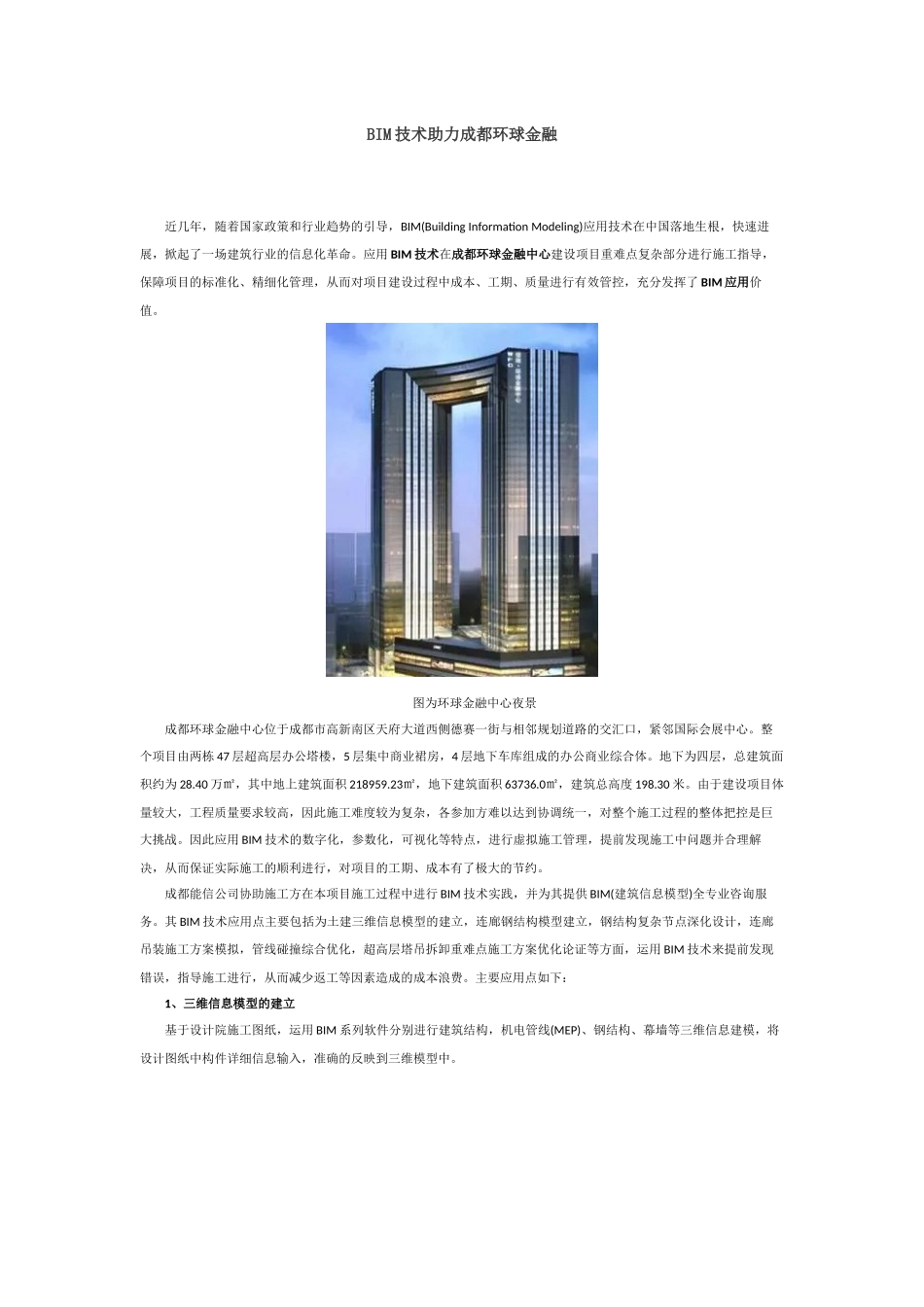

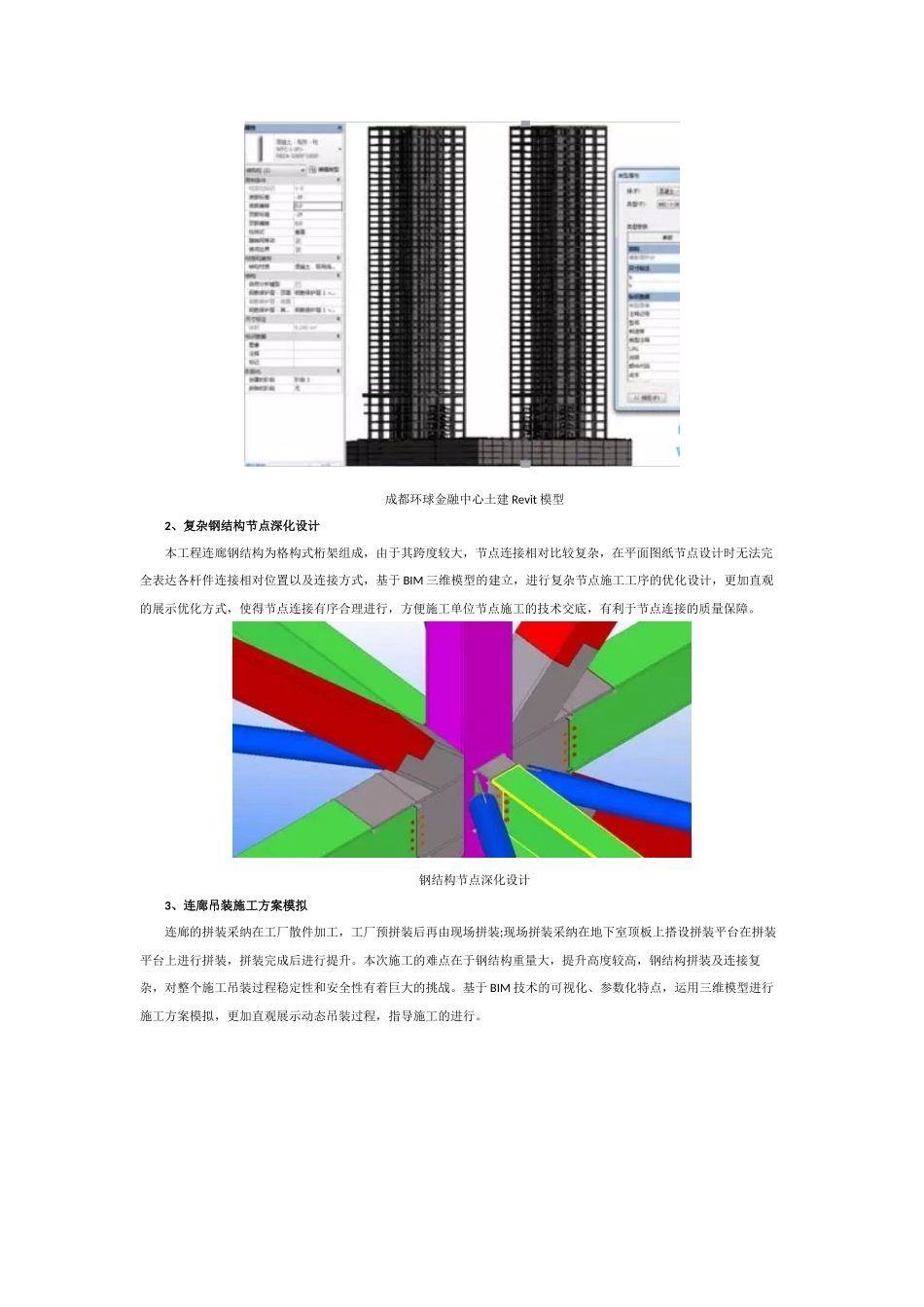

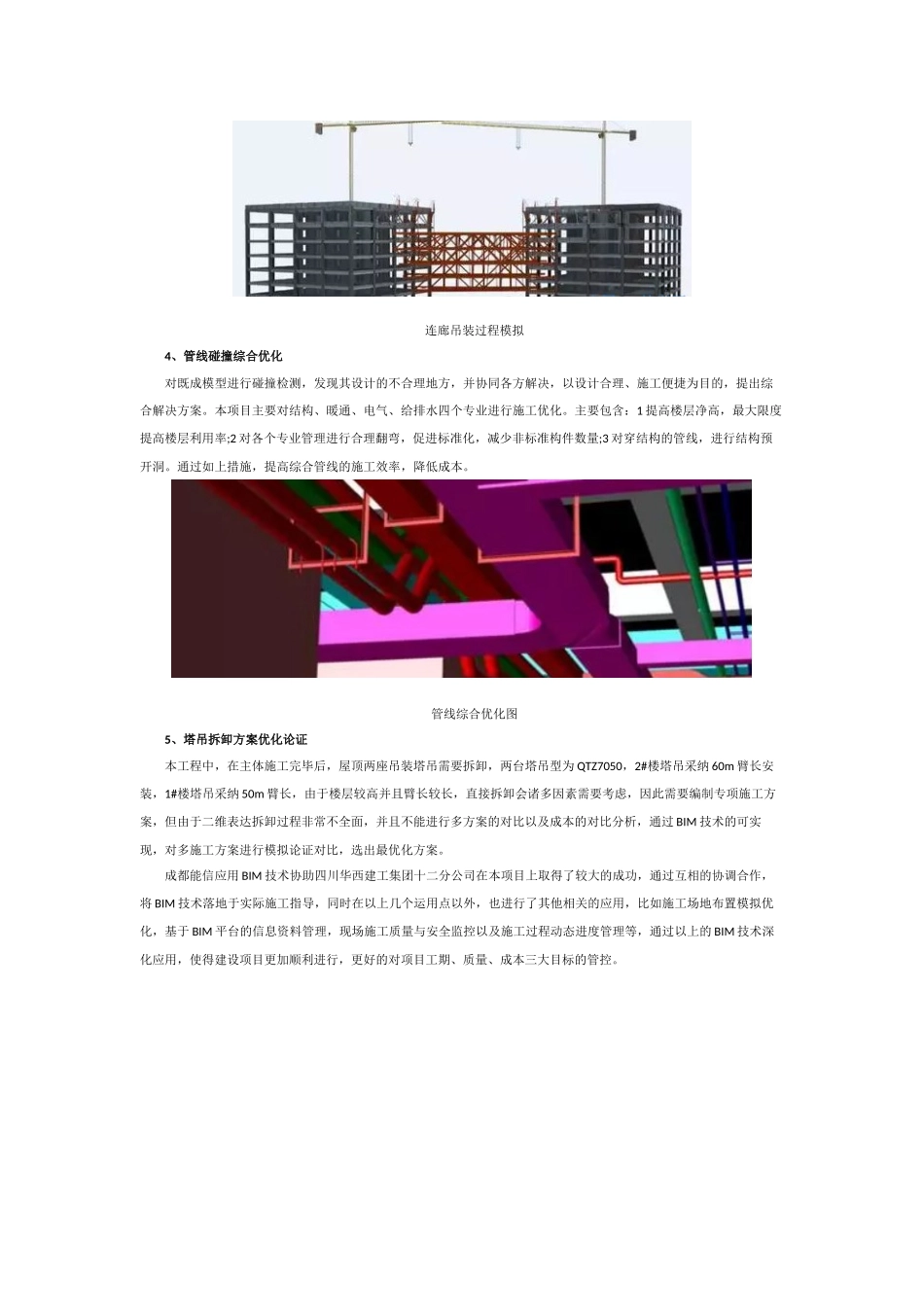

BIM 技术助力成都环球金融 近几年，随着国家政策和行业趋势的引导，BIM(Building Information Modeling)应用技术在中国落地生根，快速进展，掀起了一场建筑行业的信息化革命。应用 BIM 技术在成都环球金融中心建设项目重难点复杂部分进行施工指导，保障项目的标准化、精细化管理，从而对项目建设过程中成本、工期、质量进行有效管控，充分发挥了 BIM 应用价值。 图为环球金融中心夜景 成都环球金融中心位于成都市高新南区天府大道西侧德赛一街与相邻规划道路的交汇口，紧邻国际会展中心。整个项目由两栋 47 层超高层办公塔楼，5 层集中商业裙房，4 层地下车库组成的办公商业综合体。地下为四层，总建筑面积约为 28.40 万㎡，其中地上建筑面积 218959.23㎡，地下建筑面积 63736.0㎡，建筑总高度 198.30 米。由于建设项目体量较大，工程质量要求较高，因此施工难度较为复杂，各参加方难以达到协调统一，对整个施工过程的整体把控是巨大挑战。因此应用 BIM 技术的数字化，参数化，可视化等特点，进行虚拟施工管理，提前发现施工中问题并合理解决，从而保证实际施工的顺利进行，对项目的工期、成本有了极大的节约。 成都能信公司协助施工方在本项目施工过程中进行 BIM 技术实践，并为其提供 BIM(建筑信息模型)全专业咨询服务。其 BIM 技术应用点主要包括为土建三维信息模型的建立，连廊钢结构模型建立，钢结构复杂节点深化设计，连廊吊装施工方案模拟，管线碰撞综合优化，超高层塔吊拆卸重难点施工方案优化论证等方面，运用 BIM 技术来提前发现错误，指导施工进行，从而减少返工等因素造成的成本浪费。主要应用点如下： 1、三维信息模型的建立 基于设计院施工图纸，运用 BIM 系列软件分别进行建筑结构，机电管线(MEP)、钢结构、幕墙等三维信息建模，将设计图纸中构件详细信息输入，准确的反映到三维模型中。 成都环球金融中心土建 Revit 模型 2、复杂钢结构节点深化设计 本工程连廊钢结构为格构式桁架组成，由于其跨度较大，节点连接相对比较复杂，在平面图纸节点设计时无法完全表达各杆件连接相对位置以及连接方式，基于 BIM 三维模型的建立，进行复杂节点施工工序的优化设计，更加直观的展示优化方式，使得节点连接有序合理进行，方便施工单位节点施工的技术交底，有利于节点连接的质量保障。 钢结构节点深化设计 3、连廊吊装施工方案模拟 连廊的拼装采纳在工厂散件加工，工厂预拼装后再由现场拼装;现场...
