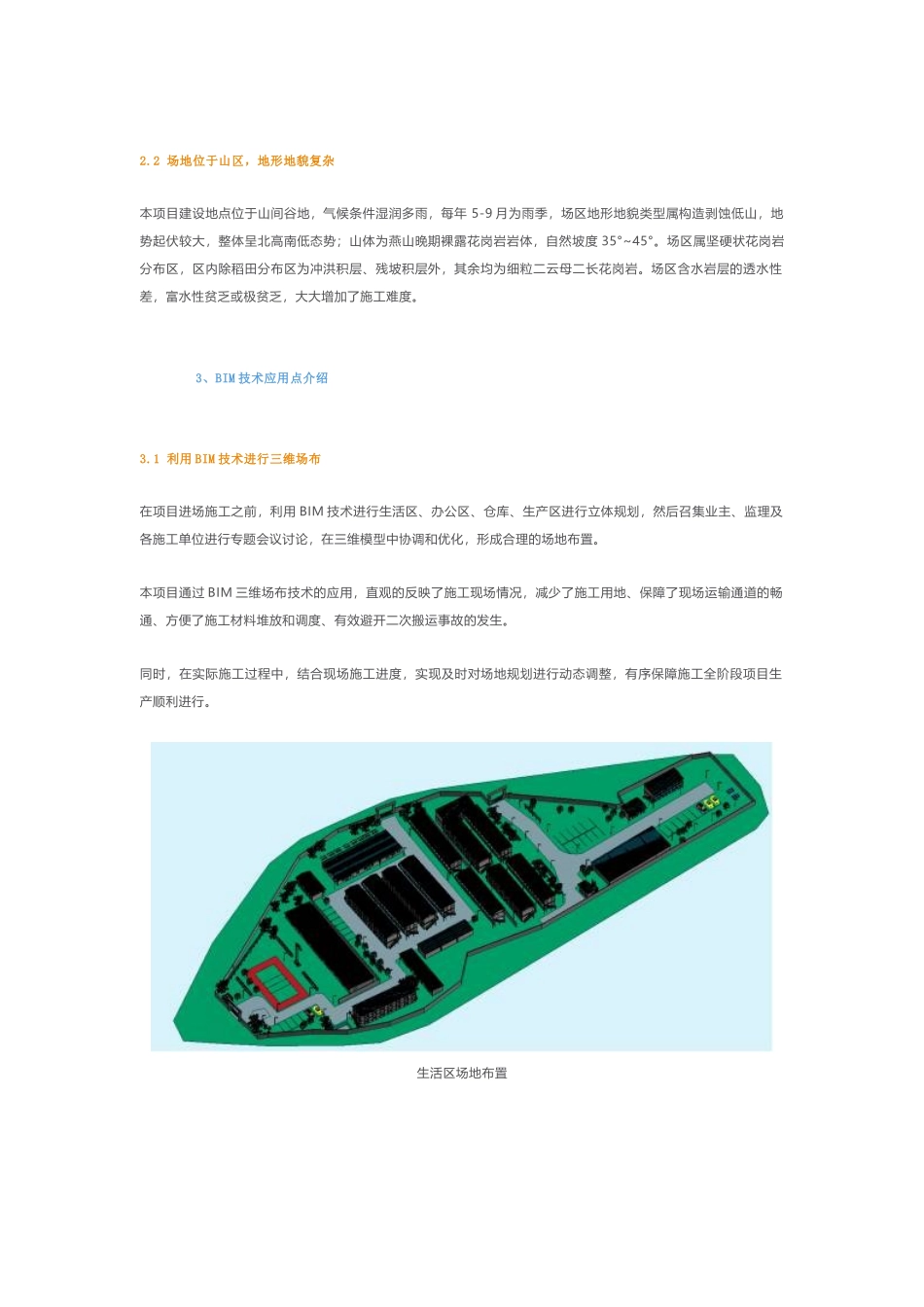

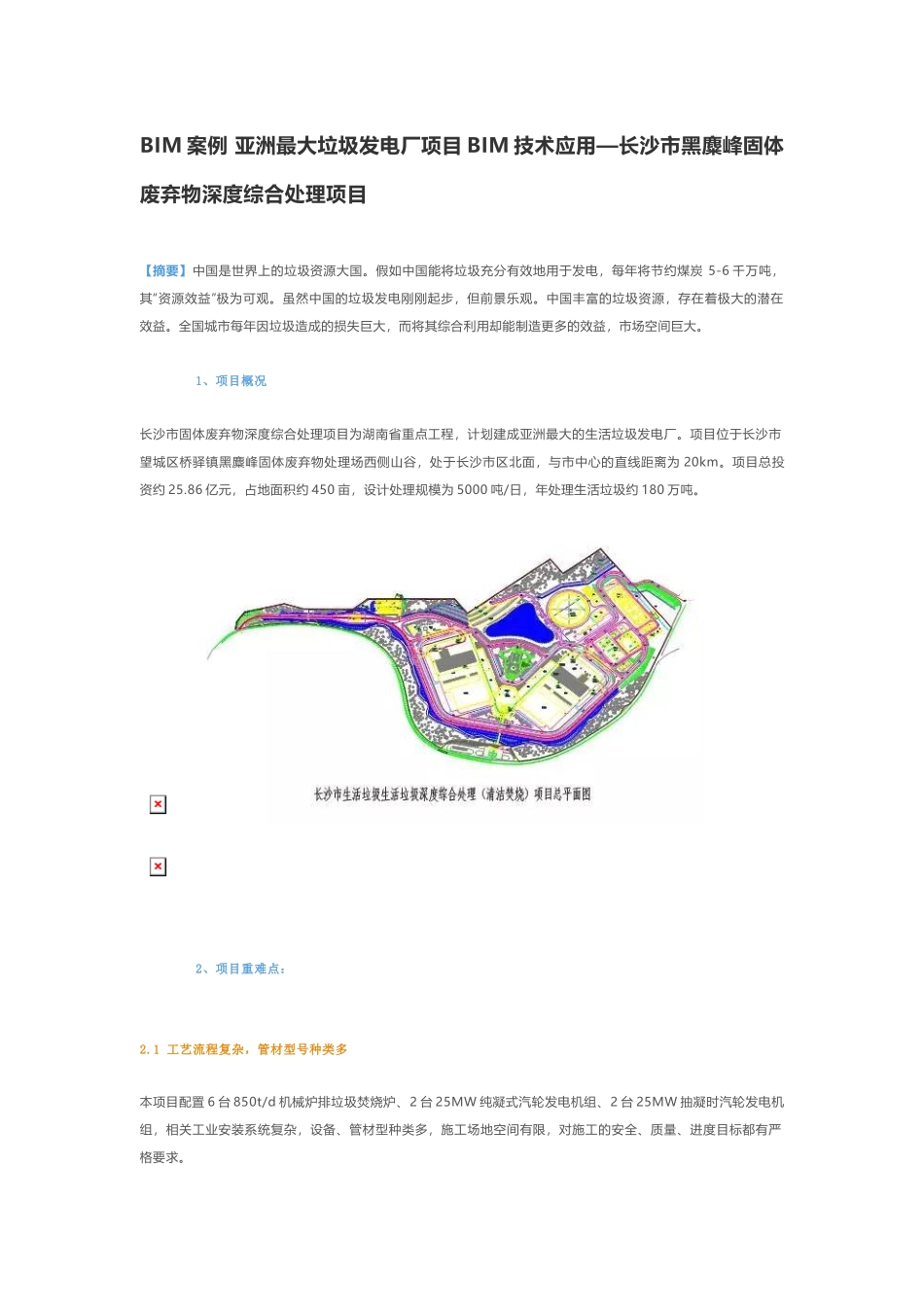

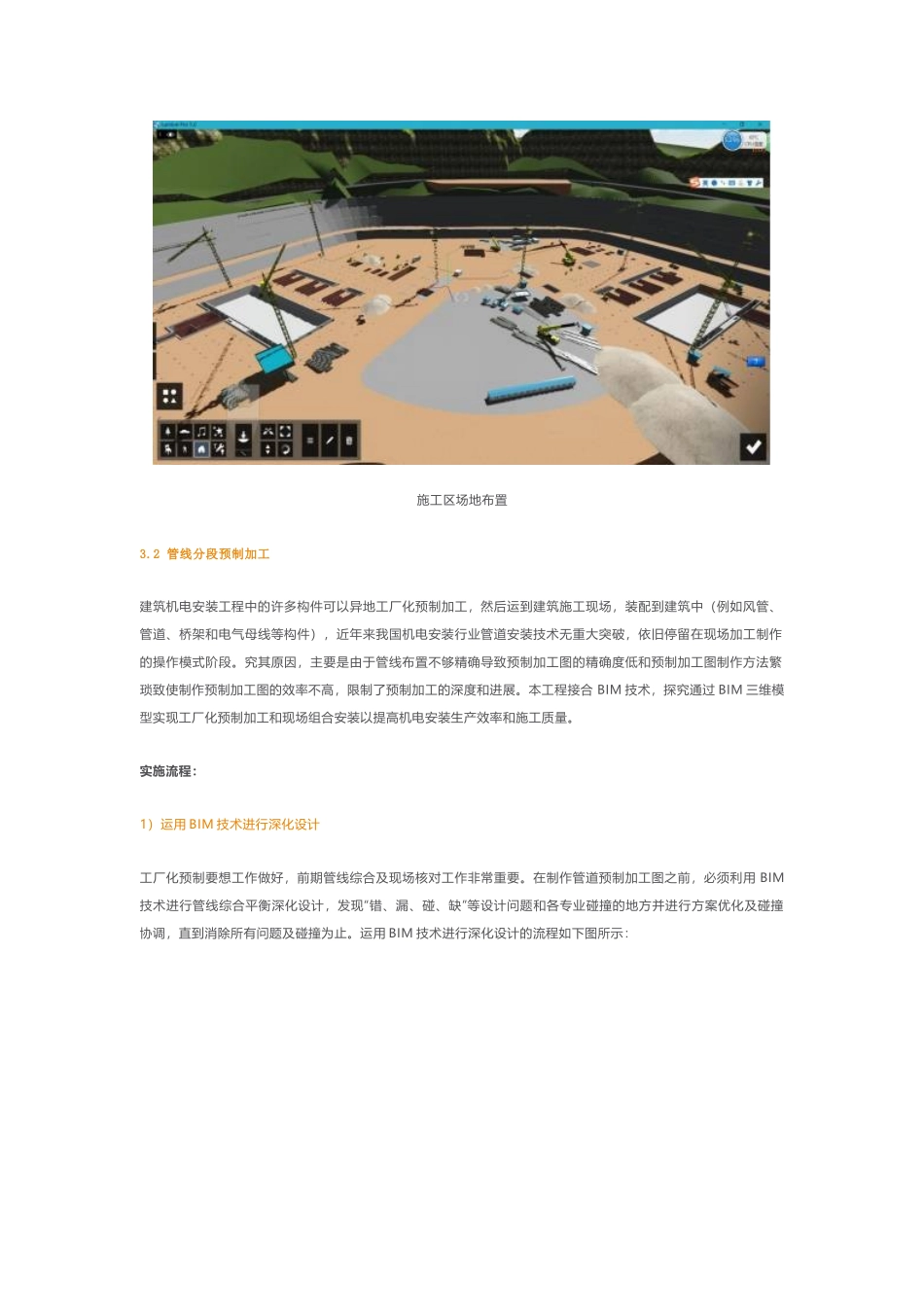

BIM 案例 亚洲最大垃圾发电厂项目 BIM 技术应用—长沙市黑麋峰固体废弃物深度综合处理项目【摘要】中国是世界上的垃圾资源大国。假如中国能将垃圾充分有效地用于发电，每年将节约煤炭 5-6 千万吨，其“资源效益”极为可观。虽然中国的垃圾发电刚刚起步，但前景乐观。中国丰富的垃圾资源，存在着极大的潜在效益。全国城市每年因垃圾造成的损失巨大，而将其综合利用却能制造更多的效益，市场空间巨大。1、项目概况长沙市固体废弃物深度综合处理项目为湖南省重点工程，计划建成亚洲最大的生活垃圾发电厂。项目位于长沙市望城区桥驿镇黑麋峰固体废弃物处理场西侧山谷，处于长沙市区北面，与市中心的直线距离为 20km。项目总投资约 25.86 亿元，占地面积约 450 亩，设计处理规模为 5000 吨/日，年处理生活垃圾约 180 万吨。2、项目重难点：2.1 工艺流程复杂，管材型号种类多本项目配置 6 台 850t/d 机械炉排垃圾焚烧炉、2 台 25MW 纯凝式汽轮发电机组、2 台 25MW 抽凝时汽轮发电机组，相关工业安装系统复杂，设备、管材型种类多，施工场地空间有限，对施工的安全、质量、进度目标都有严格要求。2.2 场地位于山区，地形地貌复杂本项目建设地点位于山间谷地，气候条件湿润多雨，每年 5-9 月为雨季，场区地形地貌类型属构造剥蚀低山，地势起伏较大，整体呈北高南低态势；山体为燕山晚期裸露花岗岩岩体，自然坡度 35°~45°。场区属坚硬状花岗岩分布区，区内除稻田分布区为冲洪积层、残坡积层外，其余均为细粒二云母二长花岗岩。场区含水岩层的透水性差，富水性贫乏或极贫乏，大大增加了施工难度。3、BIM 技术应用点介绍3.1 利用 BIM 技术进行三维场布在项目进场施工之前，利用 BIM 技术进行生活区、办公区、仓库、生产区进行立体规划，然后召集业主、监理及各施工单位进行专题会议讨论，在三维模型中协调和优化，形成合理的场地布置。本项目通过 BIM 三维场布技术的应用，直观的反映了施工现场情况，减少了施工用地、保障了现场运输通道的畅通、方便了施工材料堆放和调度、有效避开二次搬运事故的发生。同时，在实际施工过程中，结合现场施工进度，实现及时对场地规划进行动态调整，有序保障施工全阶段项目生产顺利进行。生活区场地布置施工区场地布置3.2 管线分段预制加工建筑机电安装工程中的许多构件可以异地工厂化预制加工，然后运到建筑施工现场，装配到建筑中（例如风管、管道、桥架和电气母线等构件），近年...
