C3地块项目施工测量方案

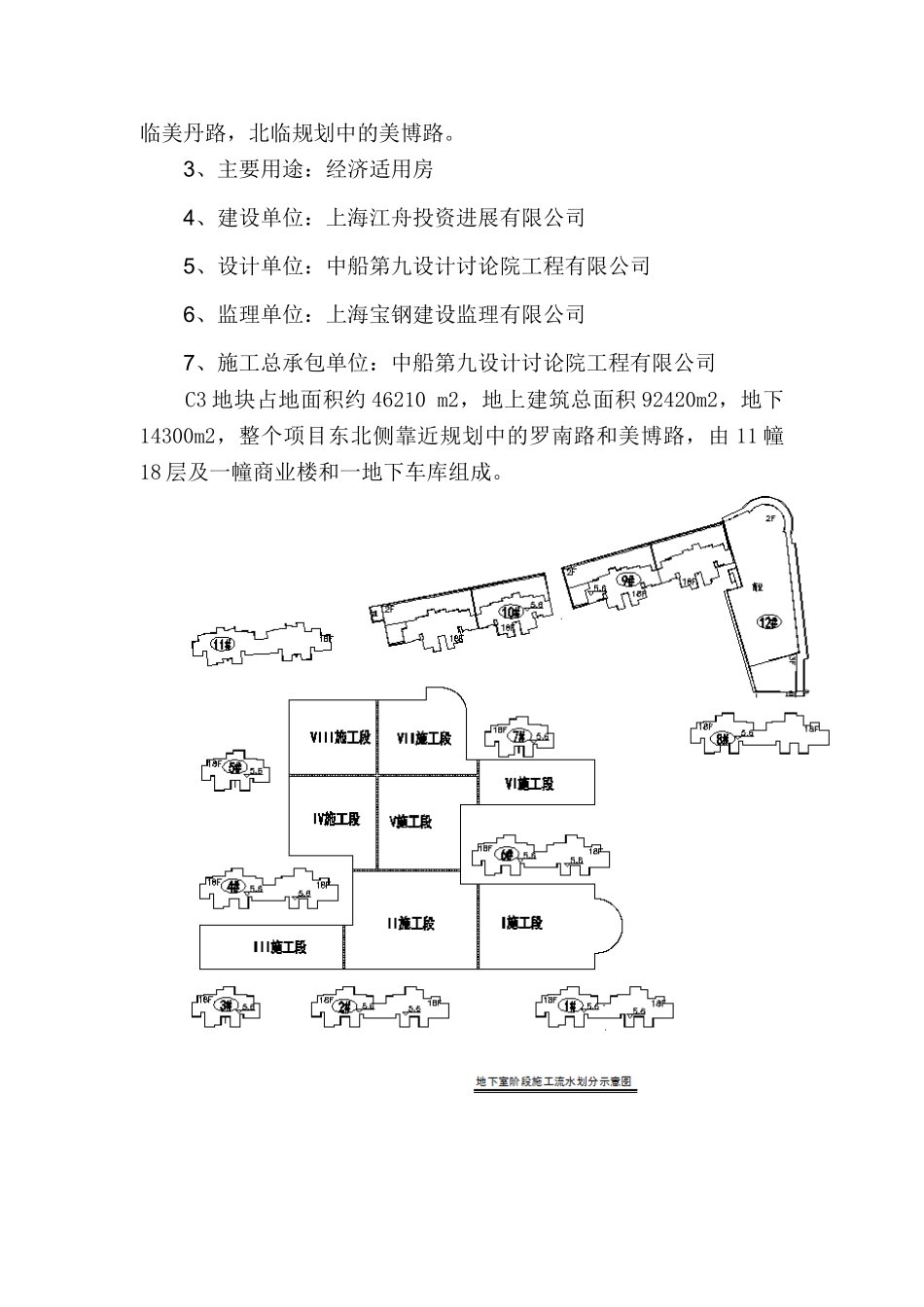

1、 编制依据1.1 施工图纸本项目所有施工图纸1.2序号名称编号1建筑工程资料管理规程JGJT185-20252工程测量法律规范GB50026-20251.3《施工组织设计》1.4 其它1）上海玉源建设工程勘测有限公司测量成果报告书 2）质量/环境/职业健康安全管理手册3）质量/环境/职业健康安全程序文件2、 工程概况2.1 一般概况1、工程名称：罗店大型居住社区经济适用房二期C3地块项目2、建筑场地：东临规划中的罗南路，西临规划中的联杨路，南临美丹路，北临规划中的美博路。3、主要用途：经济适用房4、建设单位：上海江舟投资进展有限公司5、设计单位：中船第九设计讨论院工程有限公司6、监理单位：上海宝钢建设监理有限公司7、施工总承包单位：中船第九设计讨论院工程有限公司 C3 地块占地面积约 46210 m2，地上建筑总面积 92420m2，地下14300m2，整个项目东北侧靠近规划中的罗南路和美博路，由 11 幢18 层及一幢商业楼和一地下车库组成。2.2 具体工程概况详见表：序号项 目内 容1建筑面积总建筑面积（㎡）112431.94占地面积（㎡）8328.73地下建筑面积（㎡）15283.27地上建筑面积（㎡）97148.67标准层建筑面积（㎡）501.06(1/2/4/6/8/11#) 258.42(3/5./7#) 571.08(9/10#)2建筑层数住宅楼及地下车库地上18地下1商业地上2地下03建筑层高地下部分层高（m）地下车库地下一层3.53#、5#、7#楼地下一层3.01#、2#、4#、6#、8#、11#、楼地下一层3.09#、10#楼地下一层3.212#楼地下一层0地上部分层高（m）3#、5#、7#楼标准层2.81#、2#、4#、6#、8#、11#楼标准层2.89#、10#楼标准层2.812#楼一层、二层44建筑高度绝对标高（m）64.8室内外高差（m）0.9/0.3/-0.6基底标高（m）-4.95最大基坑深度（m）5檐口高度（m）52.2建筑总高（m）59.35建筑平面横轴编号A-M/A-J/A-W纵轴编号1-21/1-23/1-43 本工程放线依据上海玉源建设工程勘测有限公司成果表，控制点由测绘院直接给定，工程控制点由测绘院给定桩点现场测设。3、 施工准备3.1 人员准备及验线人员姓名岗位资格王荣宝验线员工程测量技师龙思荣验线员测量工程师 测量及验线人员均经过培训、考核，持证上岗，持证率100%。掌握并运用国家、地方有关现行标准法律规范，熟悉施工现场各种测量工作和熟练使用测量仪器。3.2 测量仪器准备序号名 称型 号数 量检验、运行状态1经 纬 仪J2-21 台合格、良好2水 准 仪ZS21 台合格、良好350M 钢 尺—2 把合格、良好4双向塔尺—2 把合格、良好55M 钢 尺--10 ...
