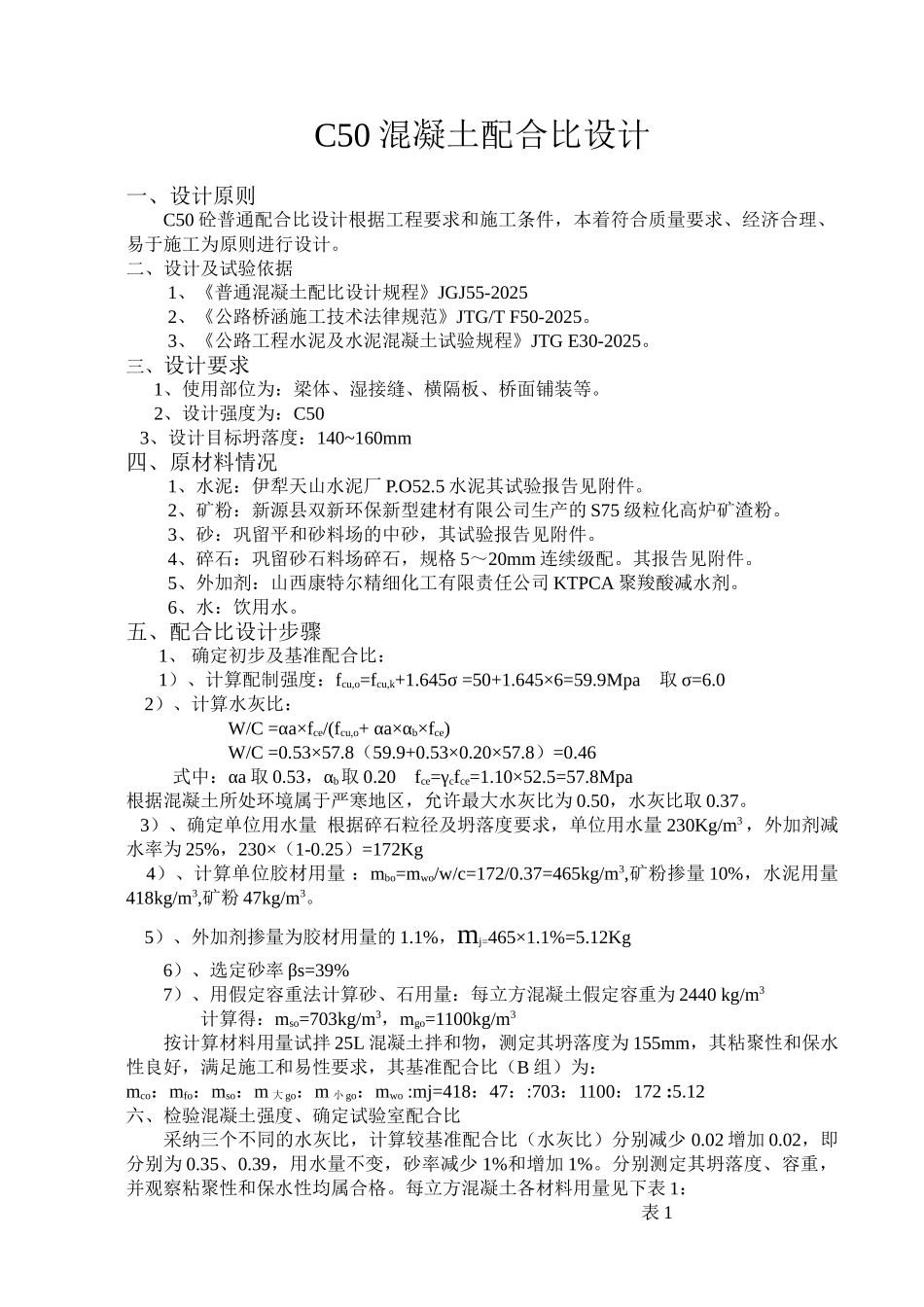

C50 混凝土配合比设计一、设计原则C50 砼普通配合比设计根据工程要求和施工条件，本着符合质量要求、经济合理、易于施工为原则进行设计。二、设计及试验依据1、《普通混凝土配比设计规程》JGJ55-20252、《公路桥涵施工技术法律规范》JTG/T F50-2025。3、《公路工程水泥及水泥混凝土试验规程》JTG E30-2025。三、设计要求1、使用部位为：梁体、湿接缝、横隔板、桥面铺装等。2、设计强度为：C50 3、设计目标坍落度：140~160mm四、原材料情况1、水泥：伊犁天山水泥厂 P.O52.5 水泥其试验报告见附件。2、矿粉：新源县双新环保新型建材有限公司生产的 S75 级粒化高炉矿渣粉。3、砂：巩留平和砂料场的中砂，其试验报告见附件。4、碎石：巩留砂石料场碎石，规格 5～20mm 连续级配。其报告见附件。5、外加剂：山西康特尔精细化工有限责任公司 KTPCA 聚羧酸减水剂。6、水：饮用水。五、配合比设计步骤1、 确定初步及基准配合比：1）、计算配制强度：fcu,o=fcu,k+1.645σ =50+1.645×6=59.9Mpa 取 σ=6.0 2）、计算水灰比：W/C =αa×fce/(fcu,o+ αa×αb×fce) W/C =0.53×57.8（59.9+0.53×0.20×57.8）=0.46式中：αa 取 0.53，αb取 0.20 fce=γcfce=1.10×52.5=57.8Mpa根据混凝土所处环境属于严寒地区，允许最大水灰比为 0.50，水灰比取 0.37。 3）、确定单位用水量 根据碎石粒径及坍落度要求，单位用水量 230Kg/m3 ，外加剂减水率为 25%，230×（1-0.25）=172Kg 4）、计算单位胶材用量 ：mbo=mwo/w/c=172/0.37=465kg/m3,矿粉掺量 10%，水泥用量418kg/m3,矿粉 47kg/m3。 5）、外加剂掺量为胶材用量的 1.1%，mj=465×1.1%=5.12Kg6）、选定砂率 βs=39%7）、用假定容重法计算砂、石用量：每立方混凝土假定容重为 2440 kg/m3计算得：mso=703kg/m3，mgo=1100kg/m3按计算材料用量试拌 25L 混凝土拌和物，测定其坍落度为 155mm，其粘聚性和保水性良好，满足施工和易性要求，其基准配合比（B 组）为：mco：mfo：mso：m 大 go：m 小 go：mwo :mj=418：47：:703：1100：172 :5.12六、检验混凝土强度、确定试验室配合比采纳三个不同的水灰比，计算较基准配合比（水灰比）分别减少 0.02 增加 0.02，即分别为 0.35、0.39，用水量不变，砂率减少 1%和增加 1%。分别测定其坍落度、容重，并观察粘聚性和保水性均属合格。每立方混凝土各材料用量见下表 1： 表 1组别水灰比（w/c）水泥(kg)矿 粉(kg)中砂(...
