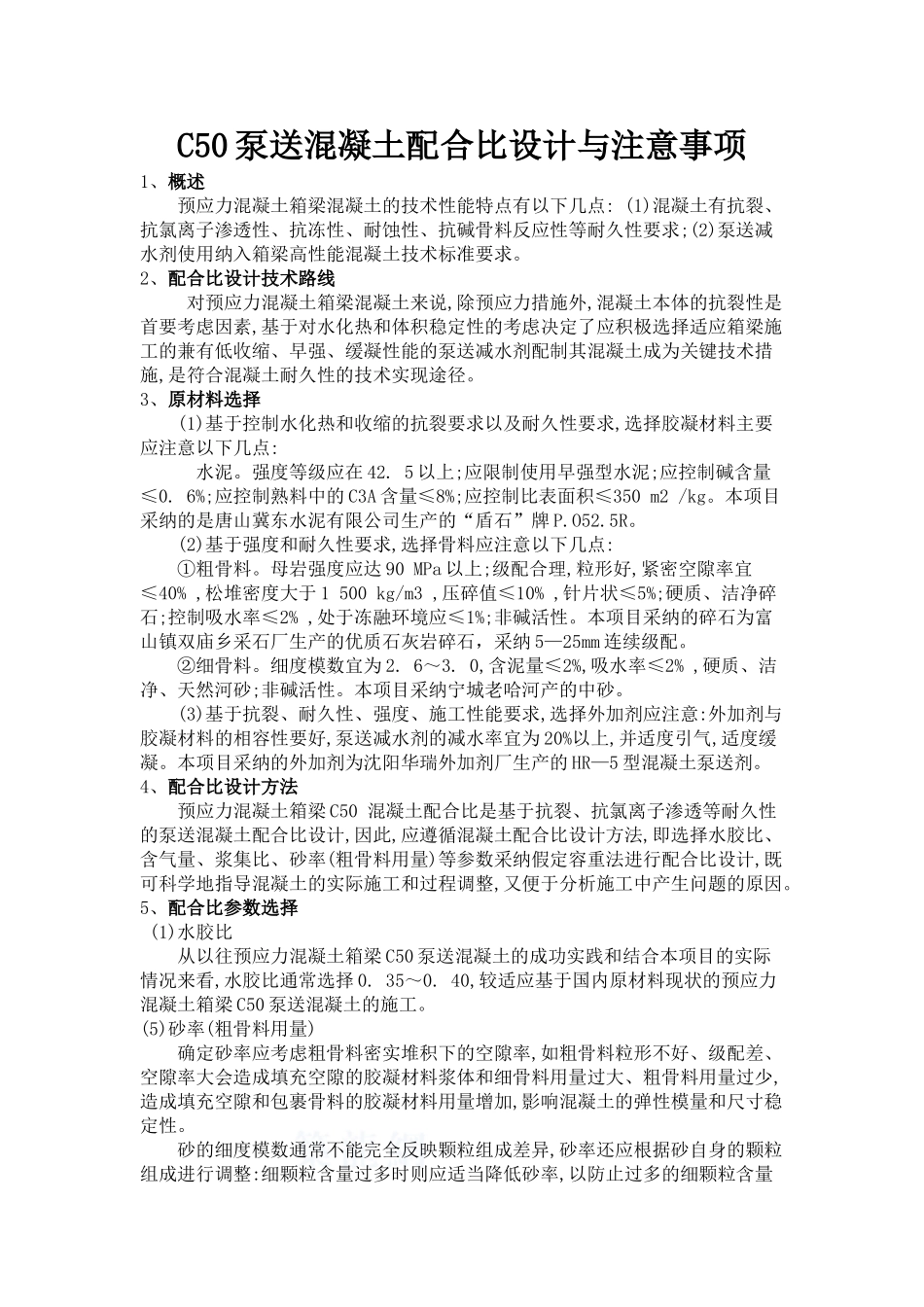

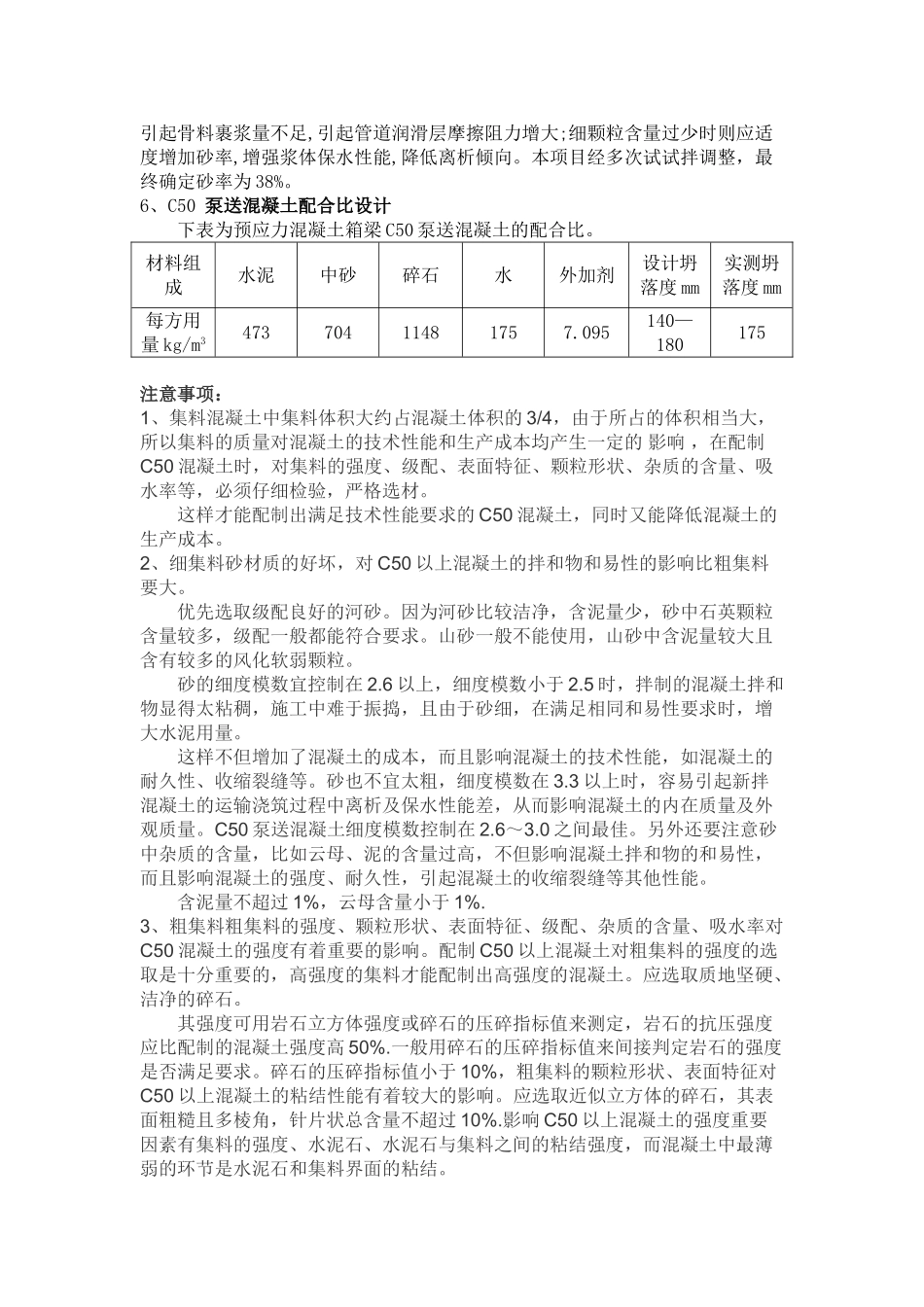

C50 泵送混凝土配合比设计与注意事项1、概述预应力混凝土箱梁混凝土的技术性能特点有以下几点: (1)混凝土有抗裂、抗氯离子渗透性、抗冻性、耐蚀性、抗碱骨料反应性等耐久性要求;(2)泵送减水剂使用纳入箱梁高性能混凝土技术标准要求。2、配合比设计技术路线 对预应力混凝土箱梁混凝土来说,除预应力措施外,混凝土本体的抗裂性是首要考虑因素,基于对水化热和体积稳定性的考虑决定了应积极选择适应箱梁施工的兼有低收缩、早强、缓凝性能的泵送减水剂配制其混凝土成为关键技术措施,是符合混凝土耐久性的技术实现途径。3、原材料选择 (1)基于控制水化热和收缩的抗裂要求以及耐久性要求,选择胶凝材料主要应注意以下几点: 水泥。强度等级应在 42. 5 以上;应限制使用早强型水泥;应控制碱含量≤0. 6%;应控制熟料中的 C3A 含量≤8%;应控制比表面积≤350 m2 /kg。本项目采纳的是唐山冀东水泥有限公司生产的“盾石”牌 P.O52.5R。 (2)基于强度和耐久性要求,选择骨料应注意以下几点: ①粗骨料。母岩强度应达 90 MPa 以上;级配合理,粒形好,紧密空隙率宜≤40% ,松堆密度大于 1 500 kg/m3 ,压碎值≤10% ,针片状≤5%;硬质、洁净碎石;控制吸水率≤2% ,处于冻融环境应≤1%;非碱活性。本项目采纳的碎石为富山镇双庙乡采石厂生产的优质石灰岩碎石，采纳 5—25mm 连续级配。 ②细骨料。细度模数宜为 2. 6～3. 0,含泥量≤2%,吸水率≤2% ,硬质、洁净、天然河砂;非碱活性。本项目采纳宁城老哈河产的中砂。 (3)基于抗裂、耐久性、强度、施工性能要求,选择外加剂应注意:外加剂与胶凝材料的相容性要好,泵送减水剂的减水率宜为 20%以上,并适度引气,适度缓凝。本项目采纳的外加剂为沈阳华瑞外加剂厂生产的 HR—5 型混凝土泵送剂。4、配合比设计方法 预应力混凝土箱梁 C50 混凝土配合比是基于抗裂、抗氯离子渗透等耐久性的泵送混凝土配合比设计,因此,应遵循混凝土配合比设计方法,即选择水胶比、含气量、浆集比、砂率(粗骨料用量)等参数采纳假定容重法进行配合比设计,既可科学地指导混凝土的实际施工和过程调整,又便于分析施工中产生问题的原因。5、配合比参数选择 (1)水胶比 从以往预应力混凝土箱梁 C50 泵送混凝土的成功实践和结合本项目的实际情况来看,水胶比通常选择 0. 35～0. 40,较适应基于国内原材料现状的预应力混凝土箱梁 C50 泵送混凝土的施工。(5)砂率(粗骨料用量) 确定砂率应考虑粗骨料密实堆积下的空隙率,如粗骨料粒...
