CQT速率问题定位手册VIP专享

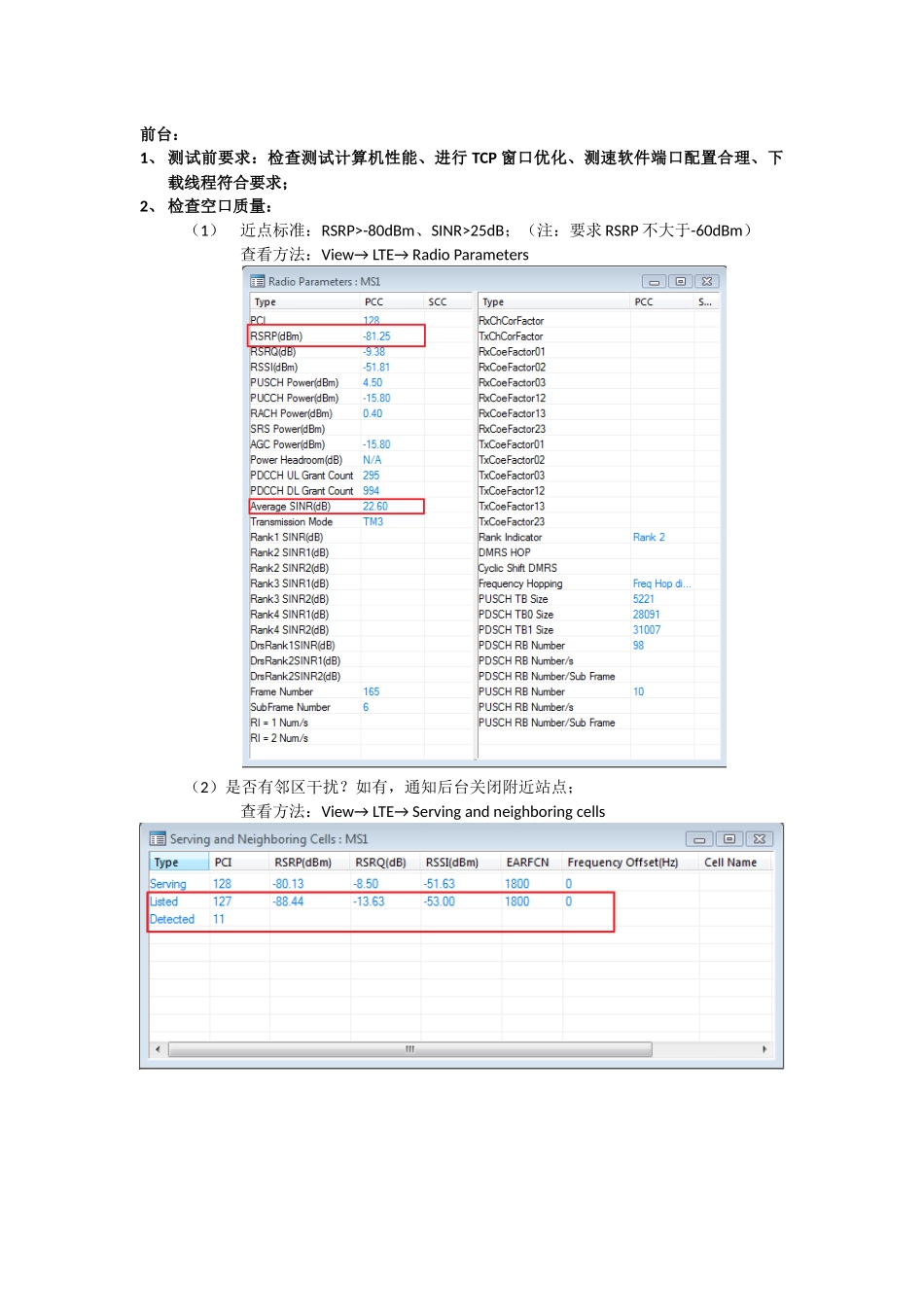

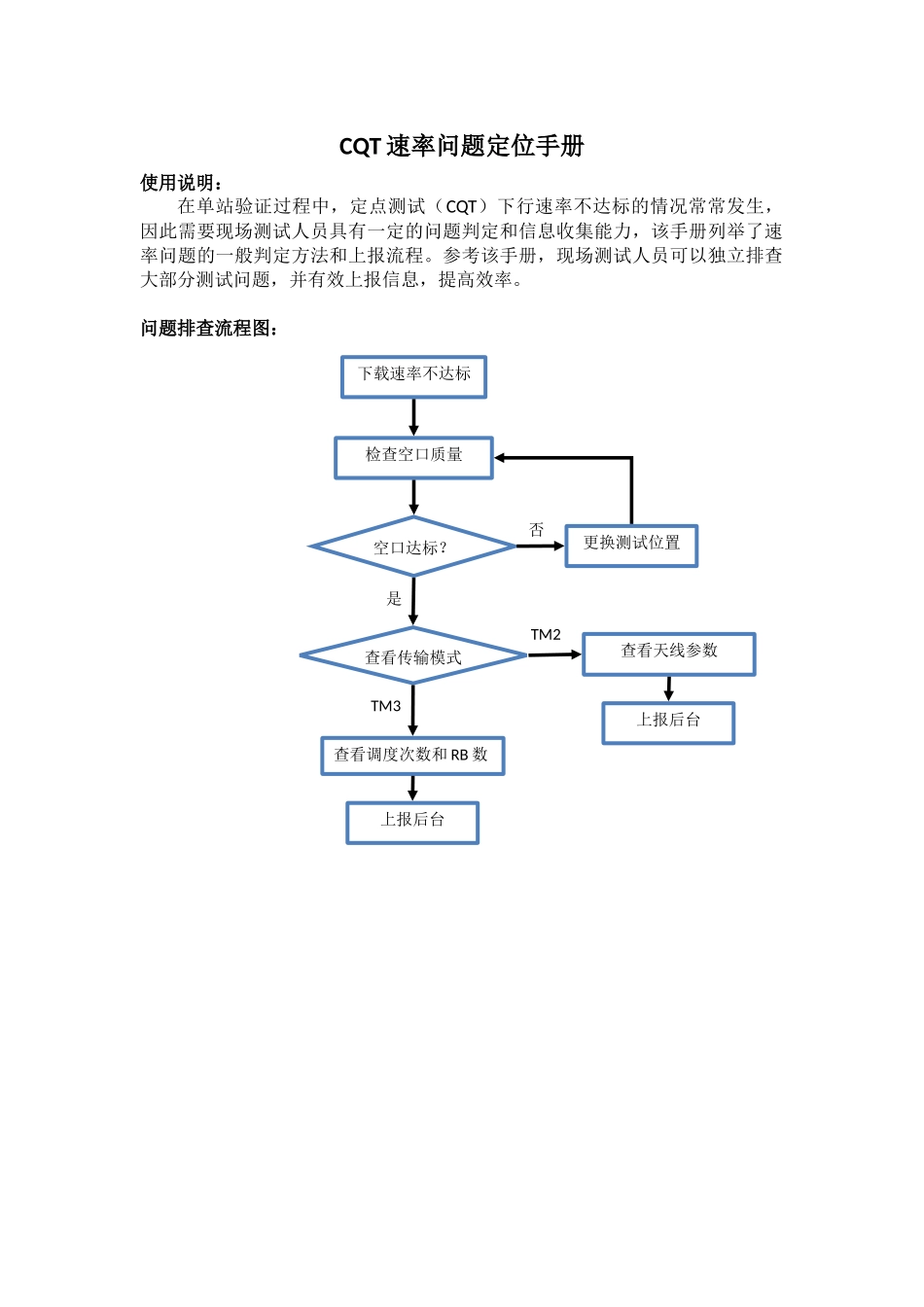

空口达标？下载速率不达标检查空口质量更换测试位置查看传输模式查看天线参数上报后台查看调度次数和 RB 数上报后台是否TM3TM2CQT 速率问题定位手册使用说明：在单站验证过程中，定点测试（CQT）下行速率不达标的情况常常发生，因此需要现场测试人员具有一定的问题判定和信息收集能力，该手册列举了速率问题的一般判定方法和上报流程。参考该手册，现场测试人员可以独立排查大部分测试问题，并有效上报信息，提高效率。问题排查流程图：前台：1、 测试前要求：检查测试计算机性能、进行 TCP 窗口优化、测速软件端口配置合理、下载线程符合要求；2、 检查空口质量：（1）近点标准：RSRP>-80dBm、SINR>25dB；（注：要求 RSRP 不大于-60dBm）查看方法：View→ LTE→ Radio Parameters（2）是否有邻区干扰？如有，通知后台关闭附近站点；查看方法：View→ LTE→ Serving and neighboring cells3、 查看传输模式： 高速下载要求传输模式：TM3（RANK2）；查看方法：View→ LTE→Radio Parameters→ Transmission Mode 假如是 TM2，则查看并上报天线参数：天线参数查看方法：View→ LTE→ Antenna Measurement上报内容：Antenna0 RSRP； SINR； Antenna1 RSRP； SINR； 假如天线 0 和天线 1 的 RSRP 相差超过 10dB，则尝试改变测试终端位置或更换终端后复测，假如 RSRP 仍相差较大，则怀疑为天馈连接问题（虚接或者鸳鸯线）。4、 假如是 TM3，则查看并上报 PDCCH 调度数和 RB 数：查看方法: View→ LTE→Radio Parameters:假如调度次数（DL Grant Count）明显不足（小于 950）或 RB 数少于 90，则判定为传输受限，尝试更换其他服务器进行测试。假如更换服务器仍不达标则上报后台。上报内容：调度次数（PDCCH DL Grant Count）; 调度 RB 数（PDSCH RB Number）;附：E392 终端 IP 查看方法： 在空口灌包测试中，需要前台上报终端的 IP 地址，但 E392 配套 mobil partener 需要进行如下修改后才能正常显示终端 IP：（1）右键单击 mobil partener 快捷方式，选择属性→“快捷方式”→ “打开文件位置 ” 后 在 mobil partener 安 装 文 件 夹 中 按 路 径 ..\Mobile Partner\plugins\DiagnosisPlugin 找到 DiagnosisConfig.xml 文件。（2）用记事本方式打开 DiagnosisConfig.xml 文件，“Ctrl+H”打开替换命令，将文件内所有“False”值全部替换为“True”，保存后关闭文件并重启 Mobil Partener。（3）重新插上 E392 后即可在 Mobile Partner 中观察到需要显示的项，如下： 注：cat4 终端可以通过在 IE 内输入 192.168.1.1 并登录后（登录用户名密码均为admin），在设备信息中查看到终端 IP。
