dn250、n200、dn150、dn125供热管网施工组织设计

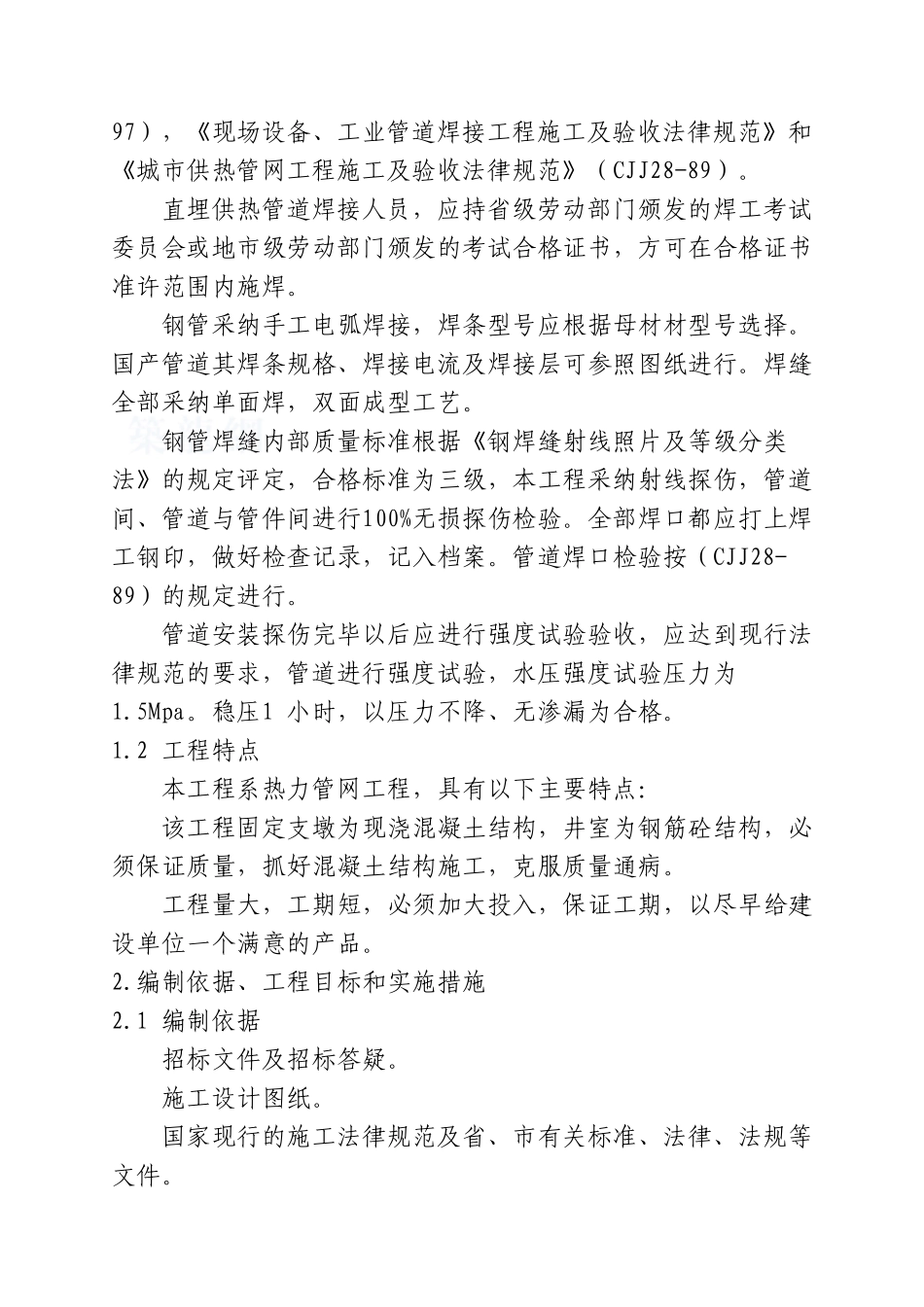

1.工程概况及特点1.1 工程概况工程名称：本工程为海关、华海嘉园、包钢供热工程，管径DN250 、DN200 、DN150 、DN125 、长399.98米。工程地点：青岛开发区阿里山路建设单位：青岛经济技术开发区市政公用局设计单位：沈阳市市政工程设计讨论院工程简况：本工程为海关、华海嘉园、包钢供热工程，管径为DN250、DN200、DN150、DN125，热力管道敷设及土建工程，全长约399.98米左右。设计温度为130/70，其附件耐温为150℃ 、耐压2.5MPa。供热管道采纳预制直埋保温管，制作要求符合《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》（CJ/T114-2000）规定，材质20# 钢，保温材料为聚氨酯泡沫塑料，外护高密度聚乙烯套管，管道保温前均要做防腐，刷铁红醇底漆两遍，弯头采纳预制管件，采纳热推弯头。采纳直埋敷设方式，覆土深度0.8 米。直埋固定墩：砼强度等级为C20 ，垫层为C10 ，钢材A3，焊材E43 ，设计地耐为150KPa，全部回填土分层夯实，当钢筋断开与套管相接时全部焊接。安装要求波纹补偿器必须按图纸要求冷紧量进行预拉伸安装。使用波纹补偿器管段必须按图纸所注管架位置安装导向支座以确保管道同心度。疏放水点由平面图所注管架位置安装。根据现场实际情况将凝聚水排至附近水沟或下水道。管道焊接：直埋预制保温管钢管的焊接，必须严格执行现行标准《工业金属管道工程施工及验收法律规范》（GB50235-97），《现场设备、工业管道焊接工程施工及验收法律规范》和《城市供热管网工程施工及验收法律规范》（CJJ28-89）。直埋供热管道焊接人员，应持省级劳动部门颁发的焊工考试委员会或地市级劳动部门颁发的考试合格证书，方可在合格证书准许范围内施焊。钢管采纳手工电弧焊接，焊条型号应根据母材材型号选择。国产管道其焊条规格、焊接电流及焊接层可参照图纸进行。焊缝全部采纳单面焊，双面成型工艺。钢管焊缝内部质量标准根据《钢焊缝射线照片及等级分类法》的规定评定，合格标准为三级，本工程采纳射线探伤，管道间、管道与管件间进行100%无损探伤检验。全部焊口都应打上焊工钢印，做好检查记录，记入档案。管道焊口检验按（CJJ28-89）的规定进行。管道安装探伤完毕以后应进行强度试验验收，应达到现行法律规范的要求，管道进行强度试验，水压强度试验压力为1.5Mpa。稳压1 小时，以压力不降、无渗漏为合格。1.2 工程特点本工程系热力管网工程，具有以下主要特点：该工程固定支墩为现浇混凝土结构，井室为钢筋砼结构，必须保证质量，抓...
