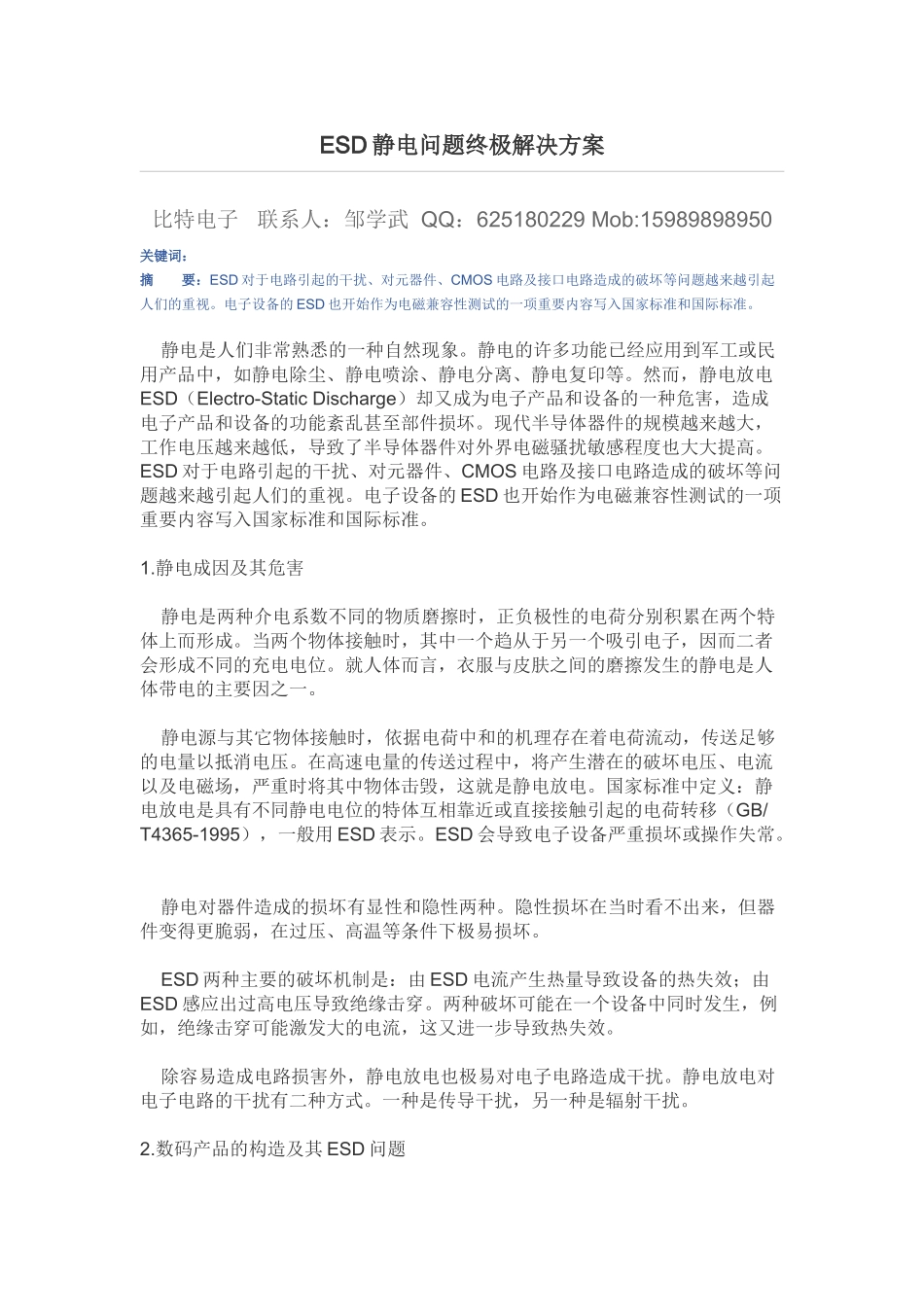

ESD 静电问题终极解决方案比特电子 联系人：邹学武 QQ：625180229 Mob:15989898950关键词： 摘 要：ESD 对于电路引起的干扰、对元器件、CMOS 电路及接口电路造成的破坏等问题越来越引起人们的重视。电子设备的 ESD 也开始作为电磁兼容性测试的一项重要内容写入国家标准和国际标准。 静电是人们非常熟悉的一种自然现象。静电的许多功能已经应用到军工或民用产品中，如静电除尘、静电喷涂、静电分离、静电复印等。然而，静电放电ESD（Electro-Static Discharge）却又成为电子产品和设备的一种危害，造成电子产品和设备的功能紊乱甚至部件损坏。现代半导体器件的规模越来越大，工作电压越来越低，导致了半导体器件对外界电磁骚扰敏感程度也大大提高。ESD 对于电路引起的干扰、对元器件、CMOS 电路及接口电路造成的破坏等问题越来越引起人们的重视。电子设备的 ESD 也开始作为电磁兼容性测试的一项重要内容写入国家标准和国际标准。 1.静电成因及其危害 静电是两种介电系数不同的物质磨擦时，正负极性的电荷分别积累在两个特体上而形成。当两个物体接触时，其中一个趋从于另一个吸引电子，因而二者会形成不同的充电电位。就人体而言，衣服与皮肤之间的磨擦发生的静电是人体带电的主要因之一。 静电源与其它物体接触时，依据电荷中和的机理存在着电荷流动，传送足够的电量以抵消电压。在高速电量的传送过程中，将产生潜在的破坏电压、电流以及电磁场，严重时将其中物体击毁，这就是静电放电。国家标准中定义：静电放电是具有不同静电电位的特体互相靠近或直接接触引起的电荷转移（GB/T4365-1995），一般用 ESD 表示。ESD 会导致电子设备严重损坏或操作失常。 静电对器件造成的损坏有显性和隐性两种。隐性损坏在当时看不出来，但器件变得更脆弱，在过压、高温等条件下极易损坏。 ESD 两种主要的破坏机制是：由 ESD 电流产生热量导致设备的热失效；由ESD 感应出过高电压导致绝缘击穿。两种破坏可能在一个设备中同时发生，例如，绝缘击穿可能激发大的电流，这又进一步导致热失效。 除容易造成电路损害外，静电放电也极易对电子电路造成干扰。静电放电对电子电路的干扰有二种方式。一种是传导干扰，另一种是辐射干扰。 2.数码产品的构造及其 ESD 问题 现在各类数码产品的功能越来越强大，而电路板却越来越小，集成度越来越高。并都或多或少的装有部分接口用于人机交互，这样就存在着人体静电放电的 ESD 问题。一般数码产...
