h5特大桥沉井施工方案07.2.28

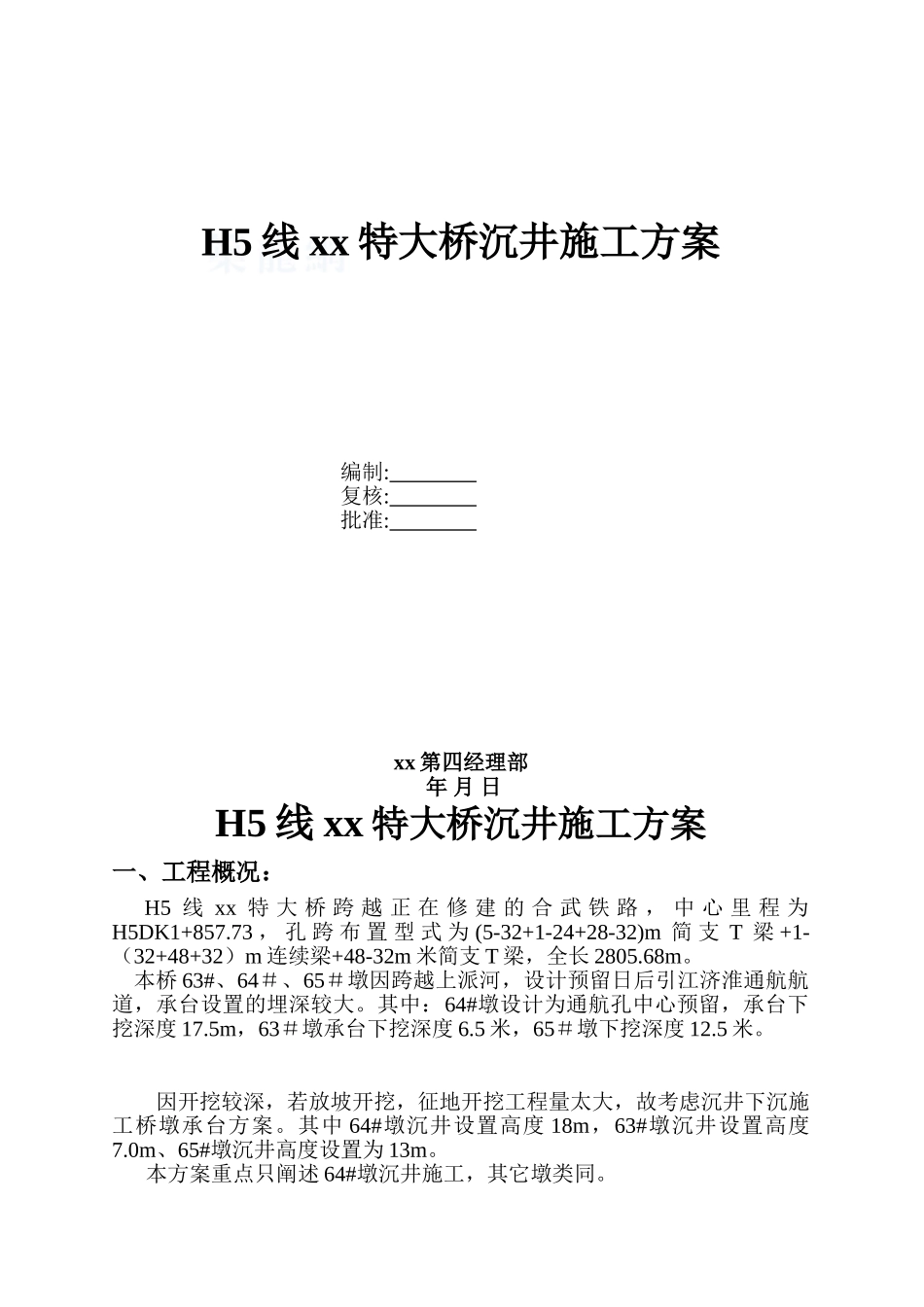

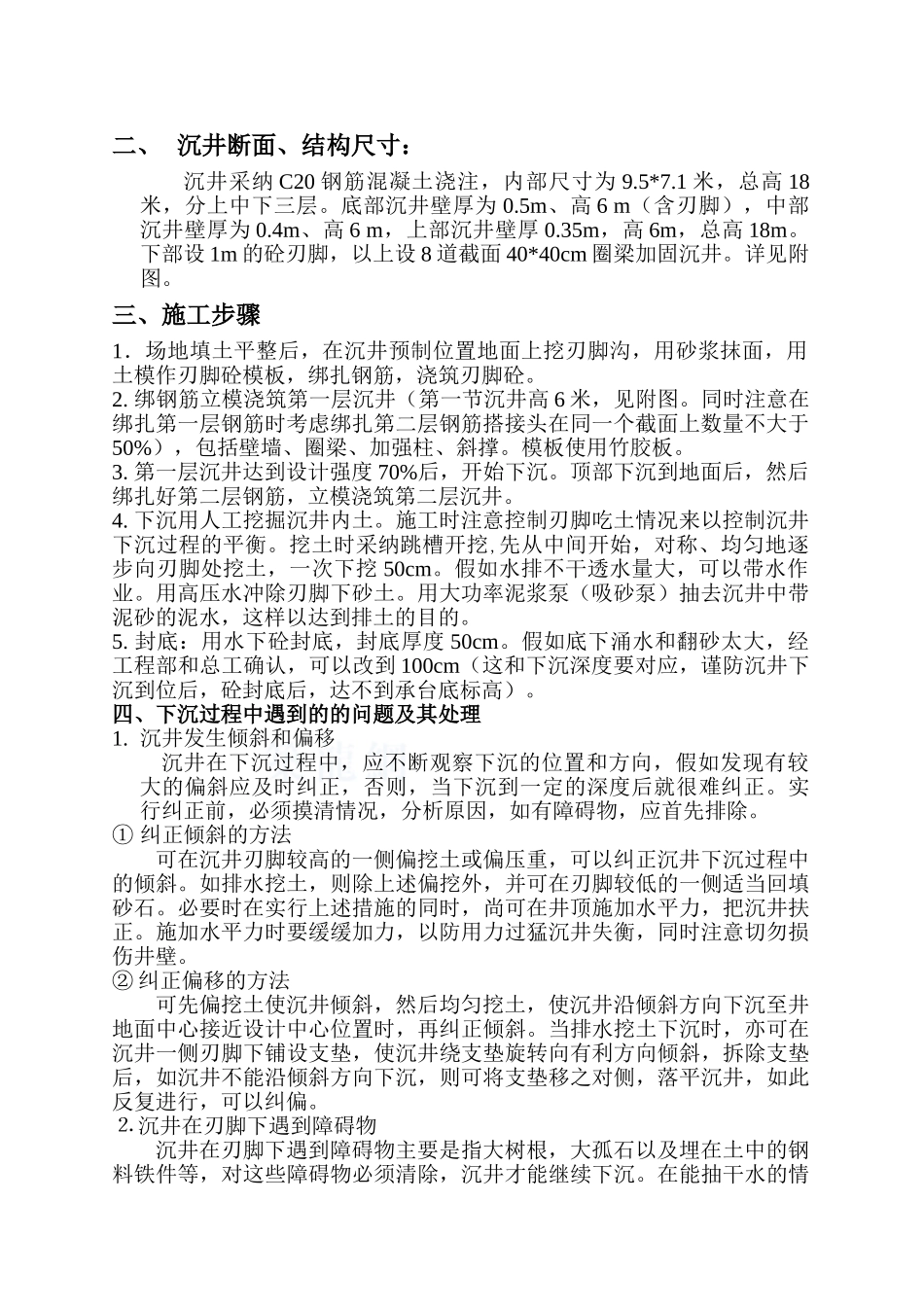

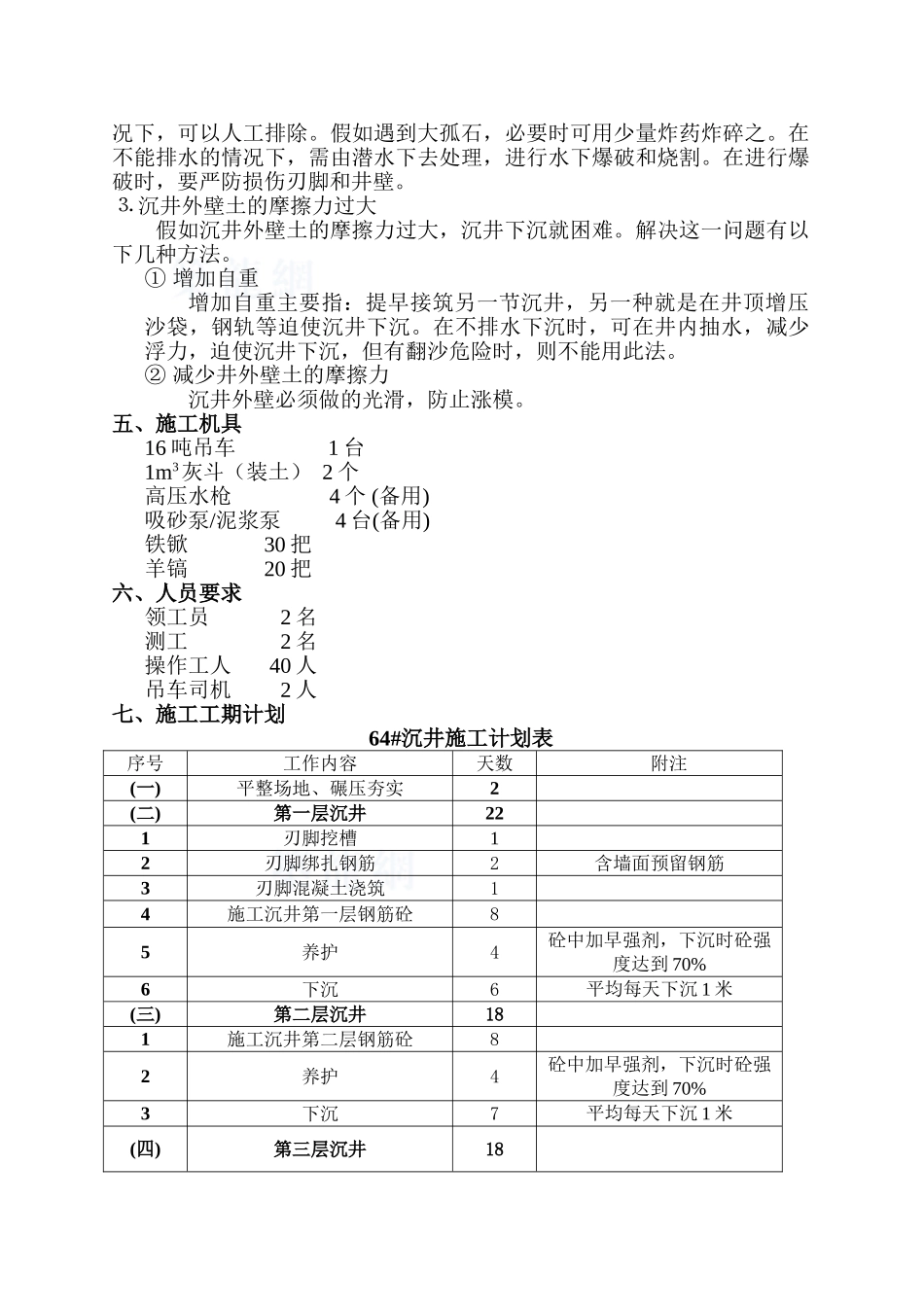

H5 线 xx 特大桥沉井施工方案编制: 复核: 批准: xx 第四经理部 年 月 日H5 线 xx 特大桥沉井施工方案一、工程概况：H5 线 xx 特 大 桥 跨 越 正 在 修 建 的 合 武 铁 路 ， 中 心 里 程 为H5DK1+857.73 ， 孔 跨 布 置 型 式 为 (5-32+1-24+28-32)m 简 支 T 梁 +1-（32+48+32）m 连续梁+48-32m 米简支 T 梁，全长 2805.68m。本桥 63#、64＃、65＃墩因跨越上派河，设计预留日后引江济淮通航航道，承台设置的埋深较大。其中：64#墩设计为通航孔中心预留，承台下挖深度 17.5m，63＃墩承台下挖深度 6.5 米，65＃墩下挖深度 12.5 米。 因开挖较深，若放坡开挖，征地开挖工程量太大，故考虑沉井下沉施工桥墩承台方案。其中 64#墩沉井设置高度 18m，63#墩沉井设置高度7.0m、65#墩沉井高度设置为 13m。本方案重点只阐述 64#墩沉井施工，其它墩类同。二、 沉井断面、结构尺寸：沉井采纳 C20 钢筋混凝土浇注，内部尺寸为 9.5*7.1 米，总高 18米，分上中下三层。底部沉井壁厚为 0.5m、高 6 m（含刃脚），中部沉井壁厚为 0.4m、高 6 m，上部沉井壁厚 0.35m，高 6m，总高 18m。下部设 1m 的砼刃脚，以上设 8 道截面 40*40cm 圈梁加固沉井。详见附图。三、施工步骤1．场地填土平整后，在沉井预制位置地面上挖刃脚沟，用砂浆抹面，用土模作刃脚砼模板，绑扎钢筋，浇筑刃脚砼。2. 绑钢筋立模浇筑第一层沉井（第一节沉井高 6 米，见附图。同时注意在绑扎第一层钢筋时考虑绑扎第二层钢筋搭接头在同一个截面上数量不大于50%），包括壁墙、圈梁、加强柱、斜撑。模板使用竹胶板。3. 第一层沉井达到设计强度 70%后，开始下沉。顶部下沉到地面后，然后绑扎好第二层钢筋，立模浇筑第二层沉井。4. 下沉用人工挖掘沉井内土。施工时注意控制刃脚吃土情况来以控制沉井下沉过程的平衡。挖土时采纳跳槽开挖,先从中间开始，对称、均匀地逐步向刃脚处挖土，一次下挖 50cm。假如水排不干透水量大，可以带水作业。用高压水冲除刃脚下砂土。用大功率泥浆泵（吸砂泵）抽去沉井中带泥砂的泥水，这样以达到排土的目的。5. 封底：用水下砼封底，封底厚度 50cm。假如底下涌水和翻砂太大，经工程部和总工确认，可以改到 100cm（这和下沉深度要对应，谨防沉井下沉到位后，砼封底后，达不到承台底标高）。四、下沉过程中遇到的的问题及其处理1. 沉井发生倾斜和偏移沉井在下沉过程中，应不...
