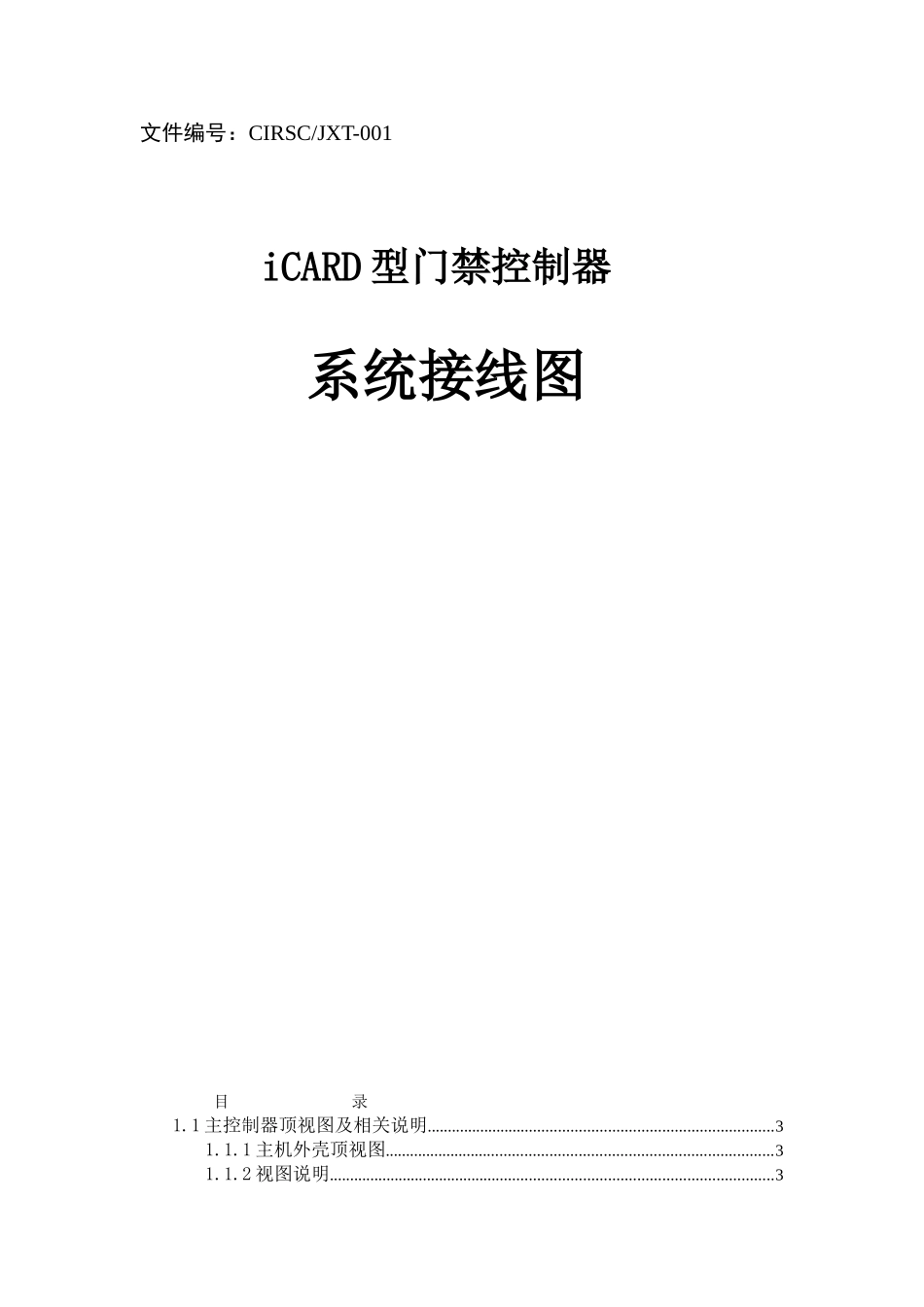

文件编号：CIRSC/JXT-001iCARD 型门禁控制器系统接线图 目 录1.1 主控制器顶视图及相关说明....................................................................................31.1.1 主机外壳顶视图..............................................................................................31.1.2 视图说明............................................................................................................31.2 主控器机箱内视图及说明.........................................................................................41.2.1 主控器内视图.....................................................................................................41.2.2 视图说明..............................................................................................................41.3 主控器机接口视图及说明.........................................................................................51.3.1 接口板视图..........................................................................................................51.3.2 控制器视图..........................................................................................................61.3.3 视图端子接口说明..........................................................................................61.4 电源视图及说明...........................................................................................................81.1 主控制器顶视图及相关说明1.1.1 主机外壳顶视图图 1 主机箱外壳顶视图1.1.2 视图说明1） 机箱左下角为铱星世纪公司商标和网站连接。2） 右上角为控制器工作状态显示区。POW 为电源状态指示灯，绿色为主电源正常供电；黄色为辅电源供电时；熄灭为辅电源欠压。NET 为网络状态指示灯，绿色为网络连接正常；熄灭为连接网络异常。ALA 为机箱防撬报警指示灯，显示红色为机箱门被非法打开；熄灭时为正常状态。RUN 为自检及运行状态指示灯，绿色为自检正常，运行正常；自检异常及运行出现故障时，熄灭。3） 左中部为机箱门钥匙口。1.2 主控器机箱内视图及说明1.2.1 主控器内视图图 2 主机箱内视图1.2.2 视图说明1） 控制器机箱要由主电源、控制...
