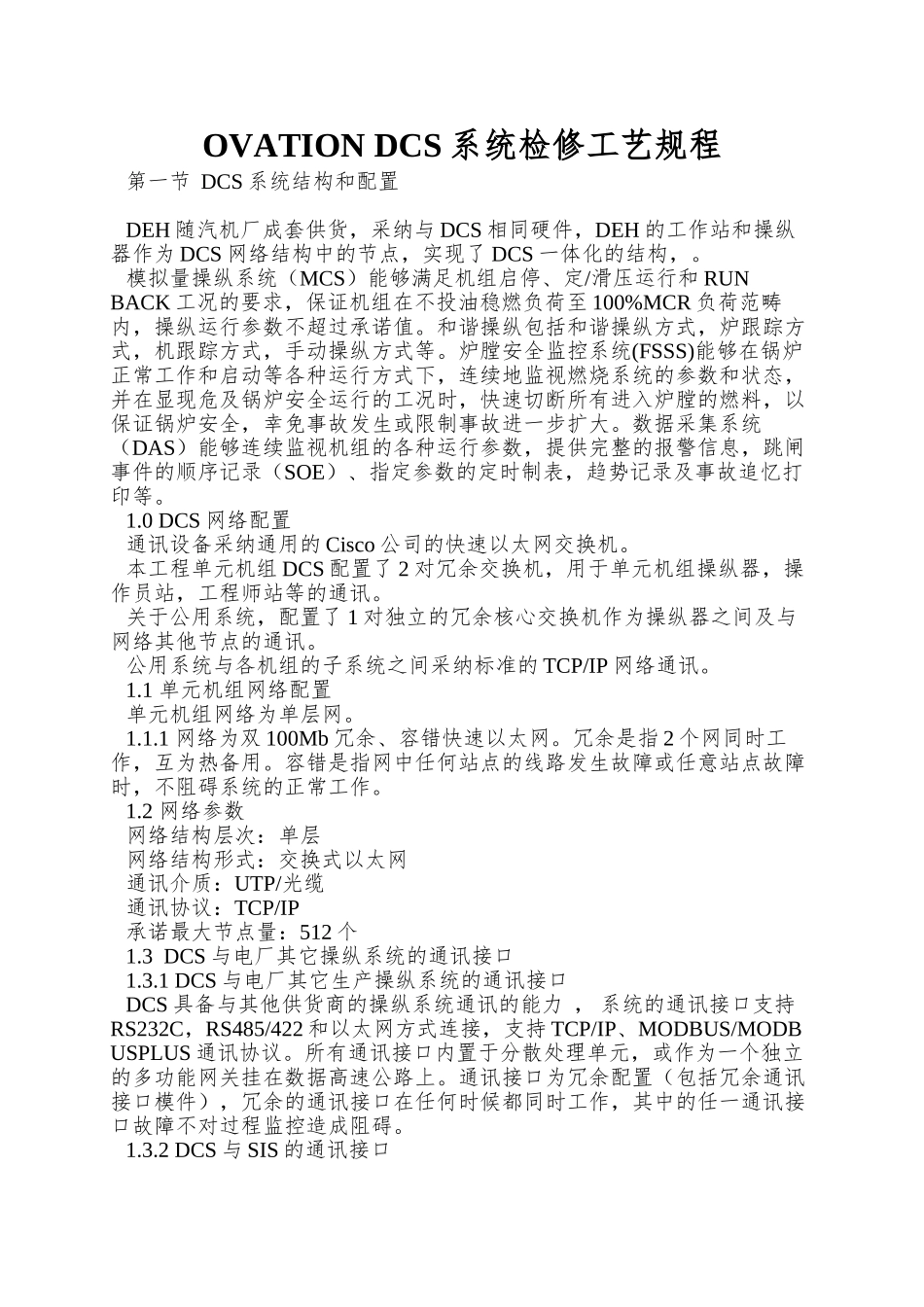

OVATION-DCS系统检修工艺规程

OVATION DCS 系统检修工艺规程第一节 DCS 系统结构和配置DEH 随汽机厂成套供货，采纳与 DCS 相同硬件，DEH 的工作站和操纵器作为 DCS 网络结构中的节点，实现了 DCS 一体化的结构，。模拟量操纵系统（MCS）能够满足机组启停、定/滑压运行和 RUN BACK 工况的要求，保证机组在不投油稳燃负荷至 100%MCR 负荷范畴内，操纵运行参数不超过承诺值。和谐操纵包括和谐操纵方式，炉跟踪方式，机跟踪方式，手动操纵方式等。炉膛安全监控系统(FSSS)能够在锅炉正常工作和启动等各种运行方式下，连续地监视燃烧系统的参数和状态，并在显现危及锅炉安全运行的工况时，快速切断所有进入炉膛的燃料，以保证锅炉安全，幸免事故发生或限制事故进一步扩大。数据采集系统（DAS）能够连续监视机组的各种运行参数，提供完整的报警信息，跳闸事件的顺序记录（SOE）、指定参数的定时制表，趋势记录及事故追忆打印等。1.0 DCS 网络配置通讯设备采纳通用的 Cisco 公司的快速以太网交换机。本工程单元机组 DCS 配置了 2 对冗余交换机，用于单元机组操纵器，操作员站，工程师站等的通讯。关于公用系统，配置了 1 对独立的冗余核心交换机作为操纵器之间及与网络其他节点的通讯。公用系统与各机组的子系统之间采纳标准的 TCP/IP 网络通讯。1.1 单元机组网络配置单元机组网络为单层网。1.1.1 网络为双 100Mb 冗余、容错快速以太网。冗余是指 2 个网同时工作，互为热备用。容错是指网中任何站点的线路发生故障或任意站点故障时，不阻碍系统的正常工作。1.2 网络参数网络结构层次：单层网络结构形式：交换式以太网通讯介质：UTP/光缆通讯协议：TCP/IP承诺最大节点量：512 个1.3 DCS 与电厂其它操纵系统的通讯接口1.3.1 DCS 与电厂其它生产操纵系统的通讯接口DCS 具备与其他供货商的操纵系统通讯的能力 ， 系统的通讯接口支持RS232C，RS485/422 和以太网方式连接，支持 TCP/IP、MODBUS/MODBUSPLUS 通讯协议。所有通讯接口内置于分散处理单元，或作为一个独立的多功能网关挂在数据高速公路上。通讯接口为冗余配置（包括冗余通讯接口模件），冗余的通讯接口在任何时候都同时工作，其中的任一通讯接口故障不对过程监控造成阻碍。1.3.2 DCS 与 SIS 的通讯接口DCS 通过专用的 OPC 接口站、DMZ 交换机和路由器三重隔离向 SIS 传送数据，为每台机组配置一台专用的数据采集接口运算机，该接口运算机提供的服务能够让 SIS 系统通过...
