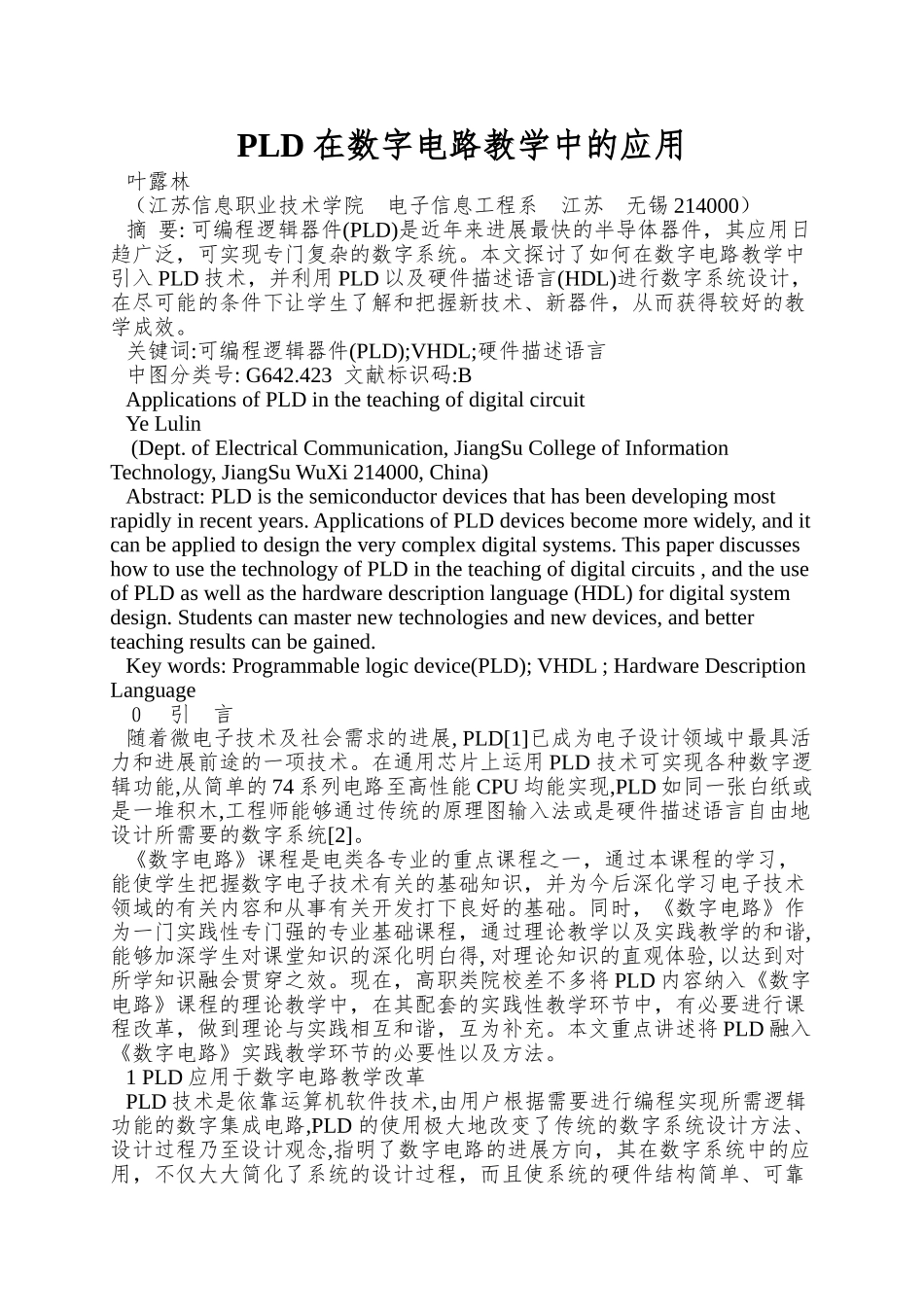

PLD在数字电路教学中的应用

PLD 在数字电路教学中的应用叶露林（江苏信息职业技术学院 电子信息工程系 江苏 无锡 214000）摘 要: 可编程逻辑器件(PLD)是近年来进展最快的半导体器件，其应用日趋广泛，可实现专门复杂的数字系统。本文探讨了如何在数字电路教学中引入 PLD 技术，并利用 PLD 以及硬件描述语言(HDL)进行数字系统设计，在尽可能的条件下让学生了解和把握新技术、新器件，从而获得较好的教学成效。关键词:可编程逻辑器件(PLD);VHDL;硬件描述语言中图分类号: G642.423 文献标识码:BApplications of PLD in the teaching of digital circuitYe Lulin (Dept. of Electrical Communication, JiangSu College of Information Technology, JiangSu WuXi 214000, China)Abstract: PLD is the semiconductor devices that has been developing most rapidly in recent years. Applications of PLD devices become more widely, and it can be applied to design the very complex digital systems. This paper discusses how to use the technology of PLD in the teaching of digital circuits , and the use of PLD as well as the hardware description language (HDL) for digital system design. Students can master new technologies and new devices, and better teaching results can be gained.Key words: Programmable logic device(PLD); VHDL ; Hardware Description Language０ 引 言随着微电子技术及社会需求的进展, PLD[1]已成为电子设计领域中最具活力和进展前途的一项技术。在通用芯片上运用 PLD 技术可实现各种数字逻辑功能,从简单的 74 系列电路至高性能 CPU 均能实现,PLD 如同一张白纸或是一堆积木,工程师能够通过传统的原理图输入法或是硬件描述语言自由地设计所需要的数字系统[2]。《数字电路》课程是电类各专业的重点课程之一，通过本课程的学习，能使学生把握数字电子技术有关的基础知识，并为今后深化学习电子技术领域的有关内容和从事有关开发打下良好的基础。同时，《数字电路》作为一门实践性专门强的专业基础课程，通过理论教学以及实践教学的和谐, 能够加深学生对课堂知识的深化明白得, 对理论知识的直观体验, 以达到对所学知识融会贯穿之效。现在，高职类院校差不多将 PLD 内容纳入《数字...
